Revit MEP2019可以将平行线管添加到通过设备表面连接件连接的现有线管管路上，也可以添加到与电缆桥架连接的现有线管管路上。

1. 打开您希望添加平行线管的视图。

2. 单击“系统”选项卡 “电气”面板  “平行线管”。

3. 在功能区中，指定以下选项：

   目标	操作
   使用原始线管的弯曲半径绘制平行线管	单击 （相同的弯曲半径）。
   使用不同的弯曲半径绘制平行线管 注： 此选项仅适用于无管件的线管。	单击 （同心的弯曲半径）。
   更改水平或垂直线管管路的默认数量	在“水平数”或“垂直数”右侧的文本框中输入一个值。
   更改水平或垂直线管管路的默认偏移	在“水平偏移”或“垂直偏移”右侧的文本框中输入一个值。

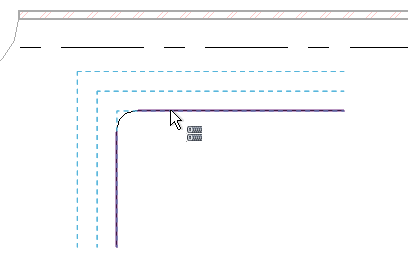

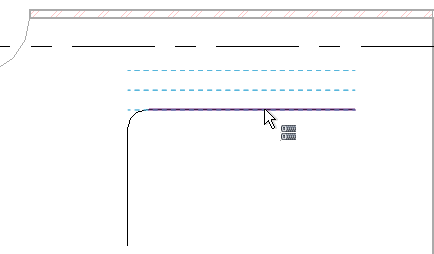

4. 在绘图区域中，将光标移动到现有线管以高亮显示一段管段。 将光标移动到现有线管的任一侧时，将会显示平行线管的轮廓。



按 Tab 键以选择整个线管管路。



5. 单击以放置平行线管。

6. 要完成平行线管管路，请单击“修改”。
