下面的示例演示 Revit 如何计算 36” x 24" 矩形风管的 100 ft 分段的压降，该风管传输的风量为 12,000 CFM。

• 空气密度 = 0.0751 lbs/cu ft

• 空气动态粘度 = 0.01805 cP（处于 66°F 的标准大气）

• 粗糙度 = 0.0003'（按照《2005 ASHRAE Handbook: Fundamentals》一书的第 35.7 页中的定义，为中等平滑度的镀锌钢制风管）

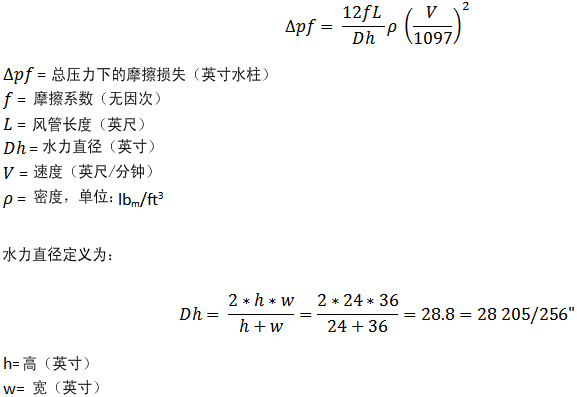

压降按如下方式定义：

该值与风管属性中的“水力直径”参数值一致。

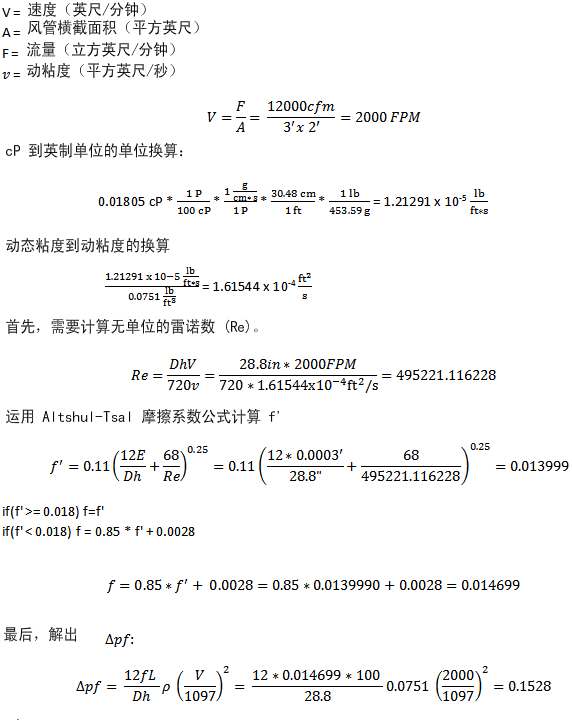

速度是以横截面的面积为基础的，其中：

所计算的压降值与在 Revit 中的风管属性中找到的值一致。
