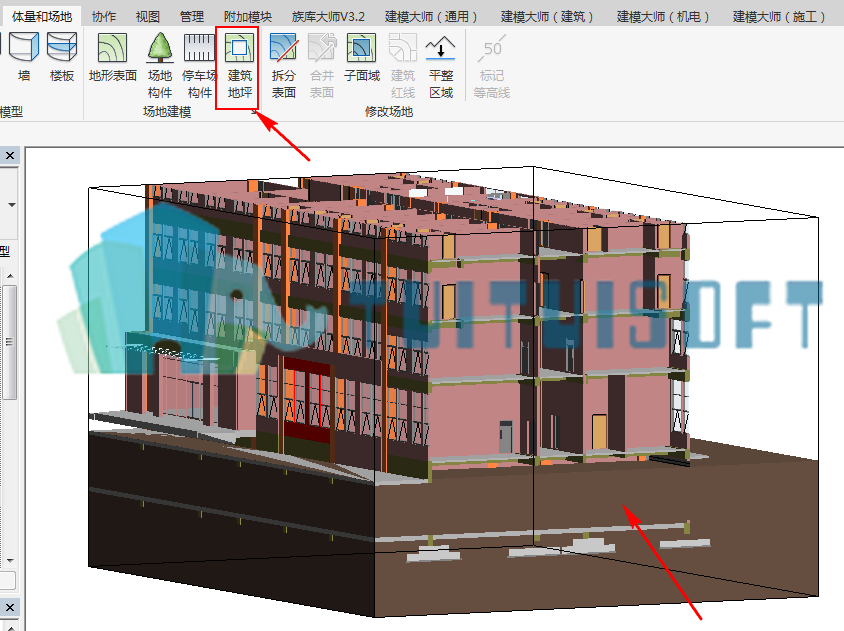

创建完“地形表面”，在“属性”面板中☑剖面框，将剖面框进行拖动房屋内部，发现地下室被场地覆盖，这时可以通过创建“建筑地坪”将不需要的场地剪切，细心的朋友会发现没有创建“地形表面”时“建筑地坪”显示灰色没有被激活，只有在创建地形表面后被激活。

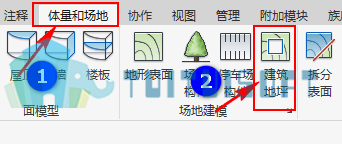

1）创建建筑地坪。切换到楼层平面视图，选择“体量和场地”点击“建筑地坪”，选择“拾取线”绘制方式，拾取墙外边缘线（绘制方式与板的绘制方式一致）。将“标高”输入“F01”(想要被挖的底面)，点击“√”。
