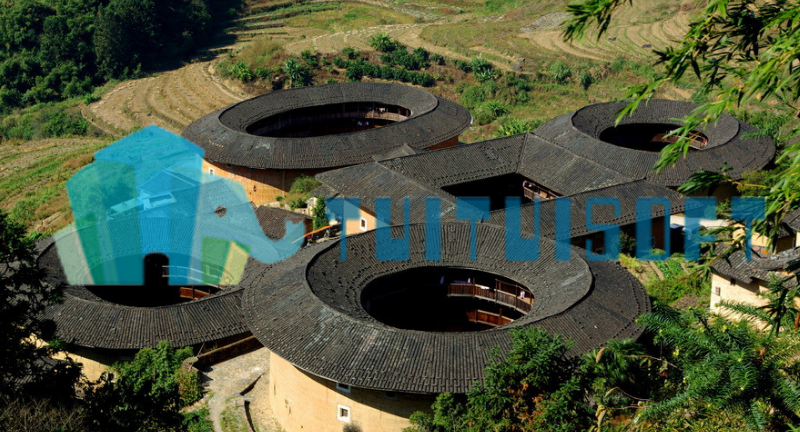

大家可以通过图片看到咱们这个土楼屋顶呢，中间是空的外圈是斜屋顶，我们以圆形的屋顶为例，介绍如何创建这样的土楼屋顶。

1）创建参照平面。创建两条垂直相交的参照平面（定位圆心）。

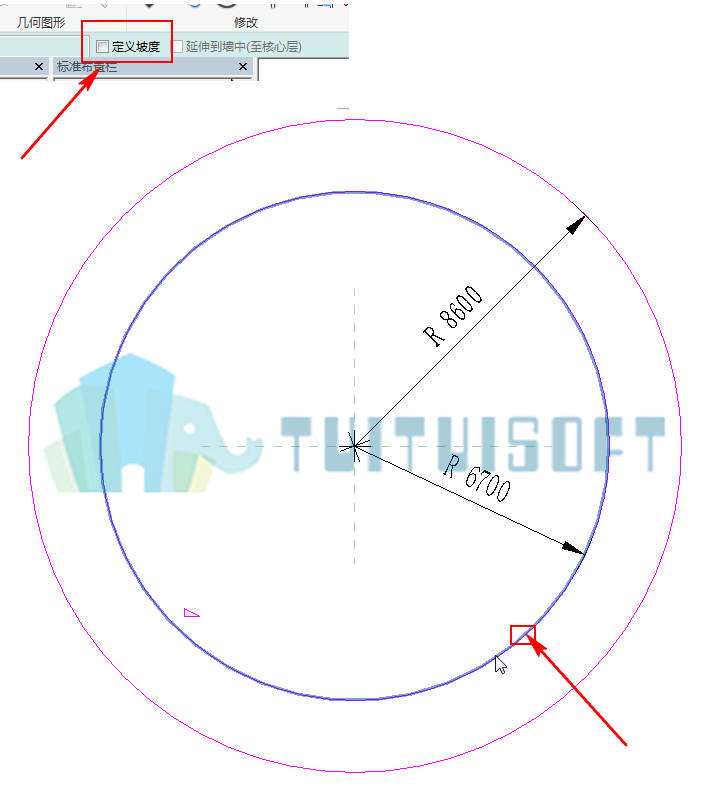

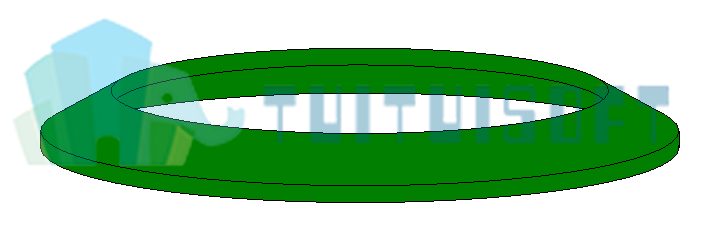

2）创建迹线屋顶（外部）。在建筑选项卡选择“屋顶”下滑点击“迹线屋顶”，绘制如下图圆形轮廓，将内圆定义坡度勾选取消。

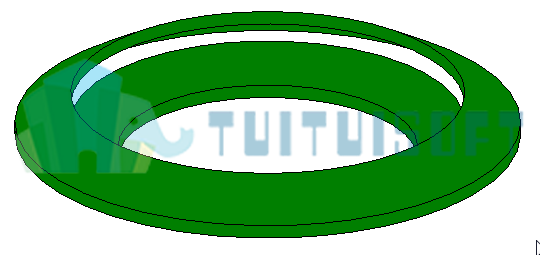

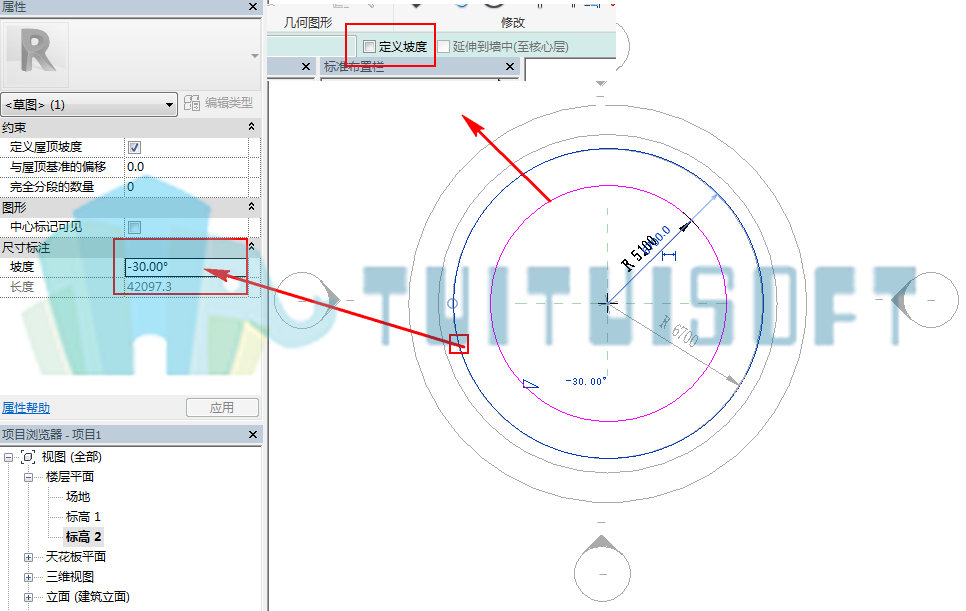

3）创建迹线屋顶（内部）。在建筑选项卡选择“屋顶”下滑点击“迹线屋顶”，绘制如下图圆形轮廓，将内圆定义坡度勾选取消，外圆坡度输入“-30”。

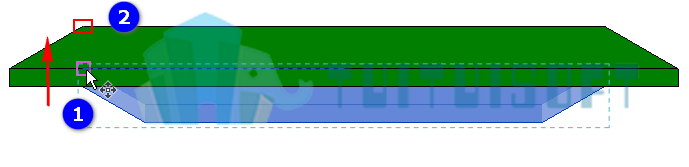

4）调整位置。切换任意一个立面将两个屋顶顶部对齐。
