关于旋转
旋转是指围绕轴旋转某个形状而创建的形状。可以旋转形状一周或不到一周。 如果轴与旋转造型接触，则产生一个实心几何图形。

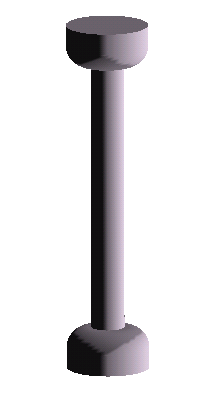

靠近轴创建的实心旋转几何图形
如果远离轴旋转几何图形，则会产生一个空心几何图形。
远离轴创建的旋转几何图形
使用实心旋转创建族几何图形，如门和家具球形捏手、柱和圆屋顶。
以下步骤是创建旋转几何图形的常规方法。这些步骤可能会随设计意图的不同而变化。
创建实心或空心旋转
在“族编辑器”中的“创建”选项卡
“形状”面板上，执行下列一项操作：注： 如有必要，请在绘制旋转之前设置工作平面。 单击“创建”选项卡
“工作平面”面板
（设置）。单击
（旋转）。 单击“空心形状”下拉列表
（空心旋转）。 放置旋转轴：
在“修改 | 创建旋转”选项卡
“绘制”面板上，单击
（轴线）。 在所需方向上指定轴的起点和终点。
使用绘制工具绘制形状，以围绕着轴旋转：
注意： 如果轴与旋转造型接触，则产生一个实心几何图形。如果轴不与旋转形状接触，旋转体中将有个孔。
单击“修改 | 创建旋转”选项卡
“绘制”面板
（边界线）。 要创建单个旋转，请绘制一个闭合环。
要创建多个旋转，请绘制多个不相交的闭合环。
在“属性”选项板上，更改旋转的属性：
要修改要旋转的几何图形的起点和终点，请输入新的“起始角度”和“结束角度”
要设置实心旋转的可见性，请在“图形”下，单击“可见性/图形替换”对应的“编辑”。
要按类别将材质应用于实心旋转，请在“材质和装饰”下单击“材质”字段，然后单击
以指定材质。 要将实心旋转指定给子类别，请在“标识数据”下选择子类别作为“子类别”。
单击“Apply”。
在“模式”面板上，单击
（完成编辑模式）。要查看旋转，请打开三维视图。
要在三维视图中调整旋转大小，请选择并使用夹点进行编辑。
注： 不能将起始面和结束面拖曳旋转 360 度。
