首先按照我们的建模习惯讲，就应该先绘制标高再创建轴网，如果我们因为先创建好轴网再绘制标高，在新绘制的标高楼层视图中将不显示轴网，想要将轴网显示出来可以有以下几个方法：

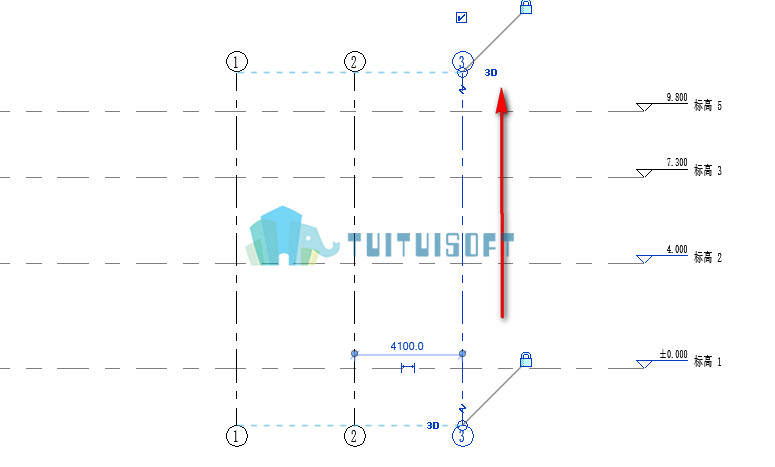

第一种：进入立面视图拖动轴网超过标高平面（此方法只对垂直立面视图的轴网奏效）

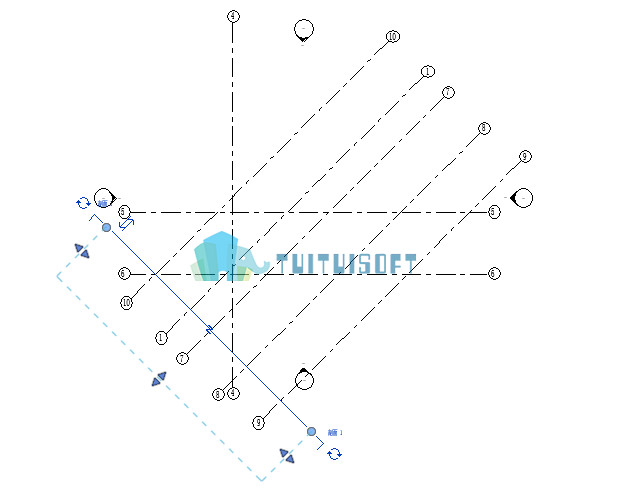

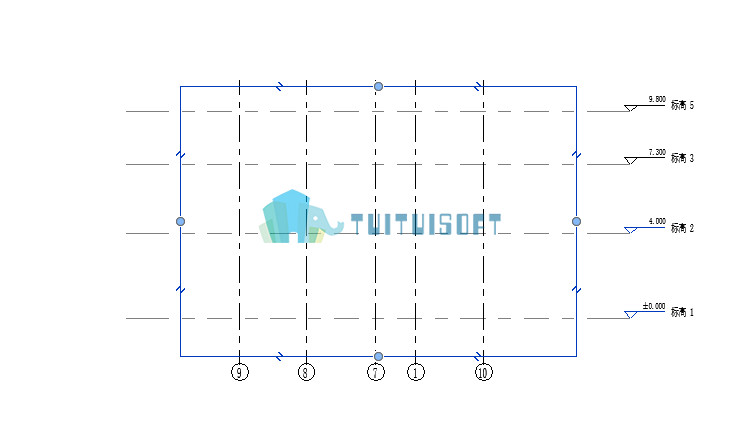

第二种：如果是与东南西北四个方向不垂直的斜轴网的话在立面视图中不显示我们就要绘制一个与轴网垂直的剖面视图，然后进入到剖面视图中移动轴网顶端。

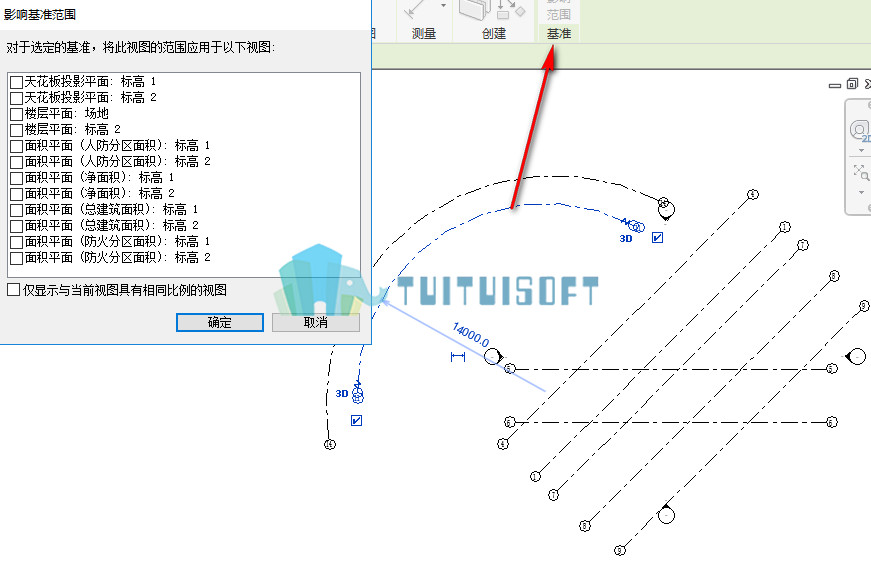

第三步：工具来调整。选中弧形轴网在“修改/轴网”选项卡下点击“影响范围”命令，弹出“影响基准范围”对话框，勾选轴网需要显示的楼层平面视图即可，此时切换至相应的平面视图轴网已经显示出来了。
