Revit中可以巧用空心拉伸进行剪切墙体，通过内建模型，创建一个空心拉伸然后通过剪切工具就可以实现。

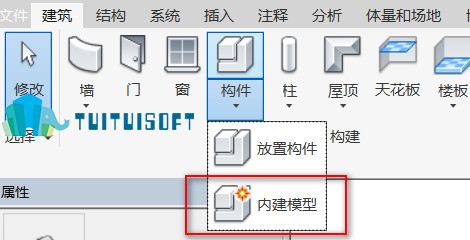

我们通过打开建筑选项卡中的构件/内建模型进入族编辑环境，只有族编辑环境才有空心拉伸工具。

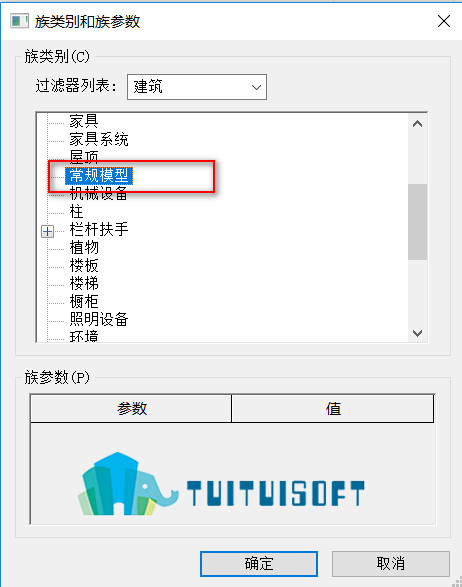

我们选择常规模型进行创建空心拉伸。

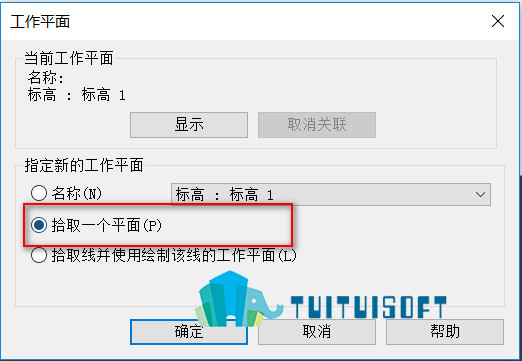

选择空心拉伸工具，这时候我们可能无法绘制，通过设置工作平面，选择拾取墙为工作平面进行绘制。

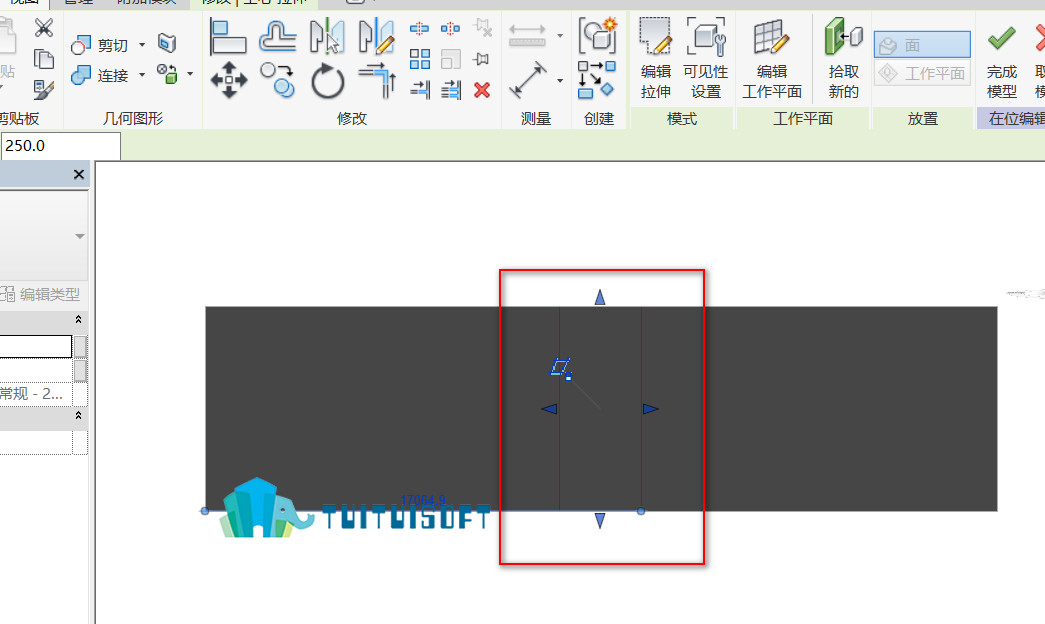

我们简单的绘制一个矩形，完成空心拉伸，再利用剪切工具进行墙与空心拉伸的剪切。
这样我们就通过空心拉伸加上剪切工具对墙体进行了剪切。
