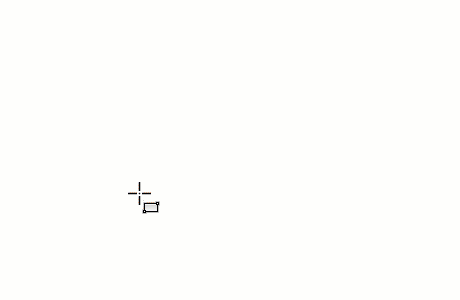

选择 2 个对角点的位置来绘制矩形。

1. 选择用于绘制矩形的工具。

   例如，单击“注释”选项卡 “详图”面板 （详图线）。

2. 单击“修改 | 放置线”选项卡（或对应的“修改 | 放置 <图元>”选项卡或“修改 | 创建 <图元>”选项卡）“绘制”面板 （矩形）。

3. 在选项栏上：

1. （可选）为“偏移量”指定一个值。

2. （可选）选择“半径”并指定值。

   指定半径可以在矩形的角处创建圆角。

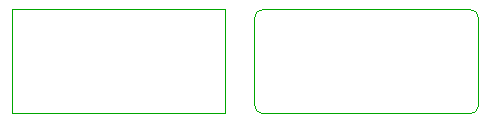

   下图显示了未选择“半径”的情况下绘制的矩形和选择“半径”的情况下绘制的矩形。



   注： 如果指定半径，则“偏移”选项将被替代。

4. 单击绘制区域，指定矩形的第一个角。

5. 移动光标并单击，指定矩形的对角。

6. 可选：使用临时尺寸标注以指定矩形的尺寸。
