在拿到一套建筑施工图的时候，里面肯定会有一个门窗详图表，那么类似于表现门窗样式的详图表怎么在Revit里面制作出来呢？这边我们教大家一个方法，简单又实用，以门族为例进行讲解。

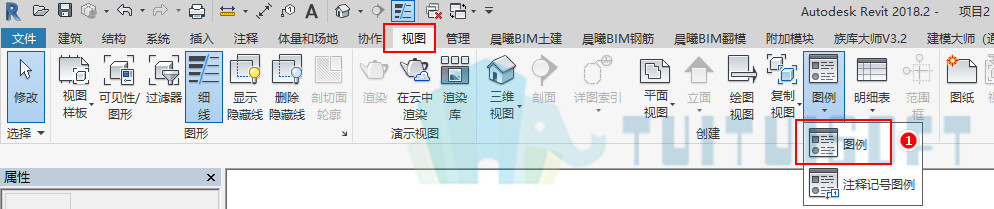

1、打开带有门族的revit文件，接着选择工具栏选项卡“视图”下的1“图例”工具；

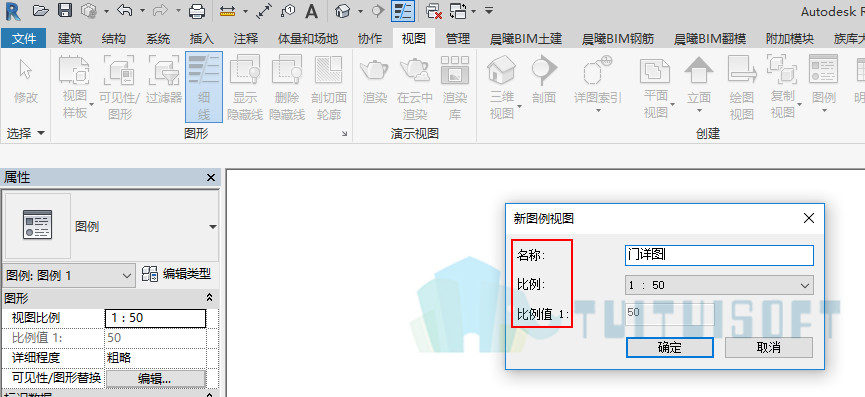

2、接着弹出一个窗口，修改视图：名称、比例，点击确定；

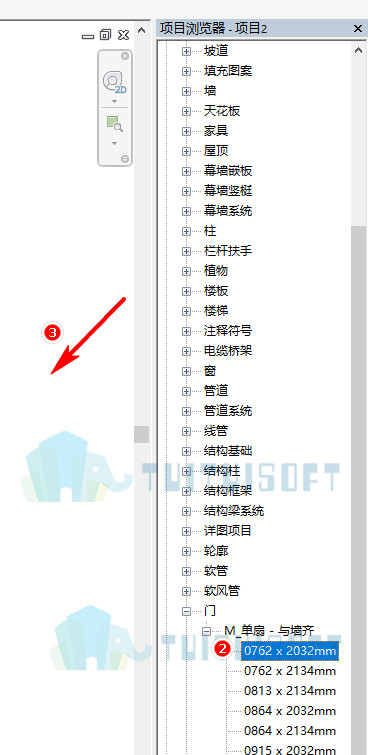

3、找到项目浏览器“门族”，将2门0762x2032mm长按鼠标左键拖动至空白处3；

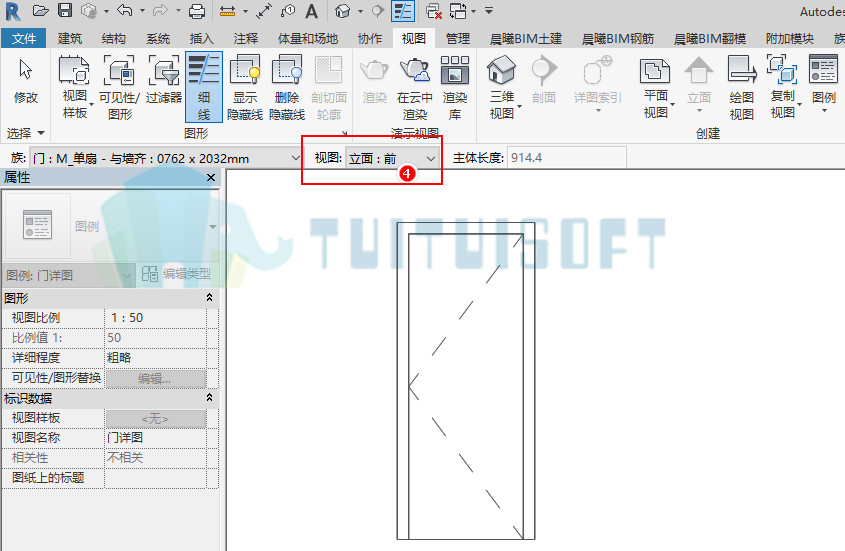

4、修改视图为“立面图前“或者自己需要的样式；

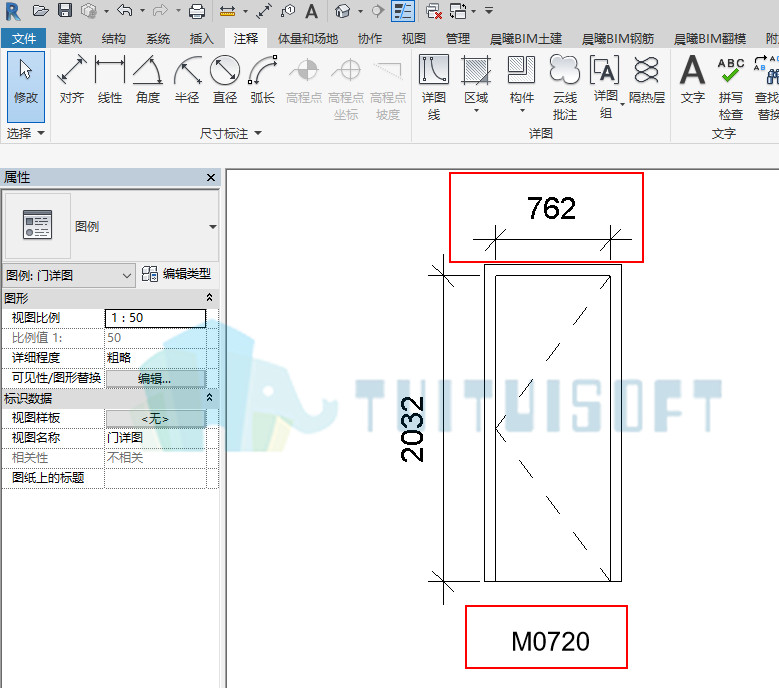

5、然后在图上注释门的编号及宽度、高度，得到如下图所示样式；

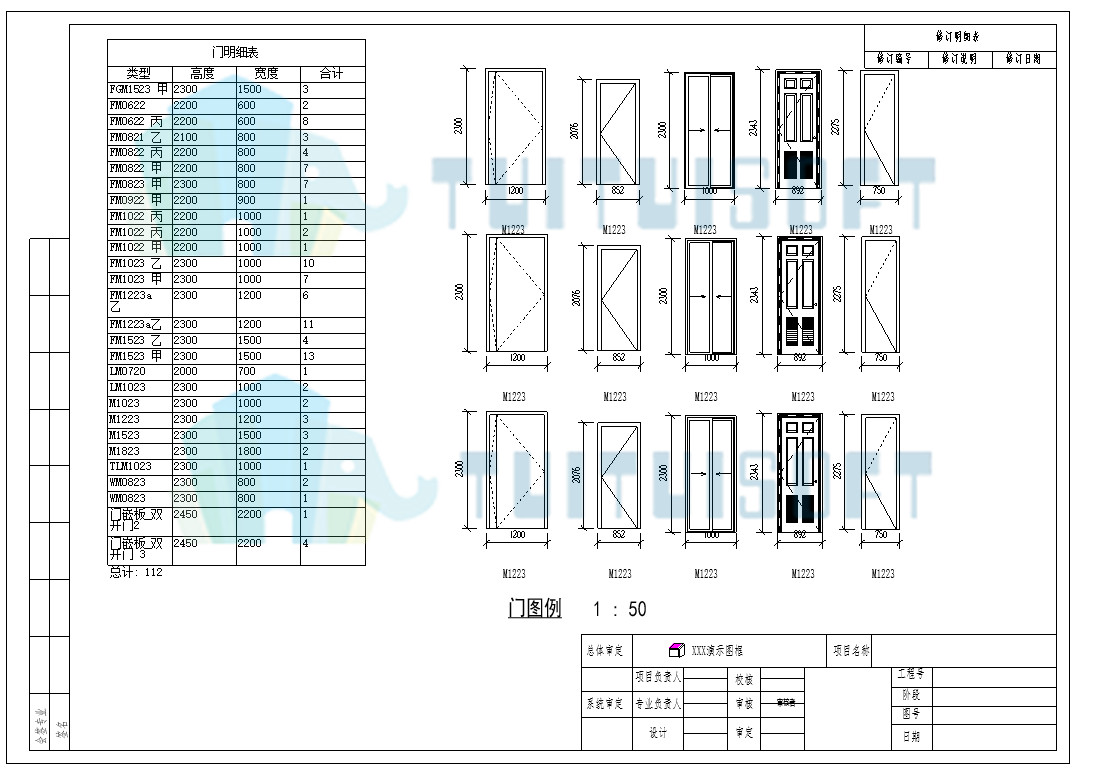

6、最后新建图纸，将图例拖至图纸当中即可。
