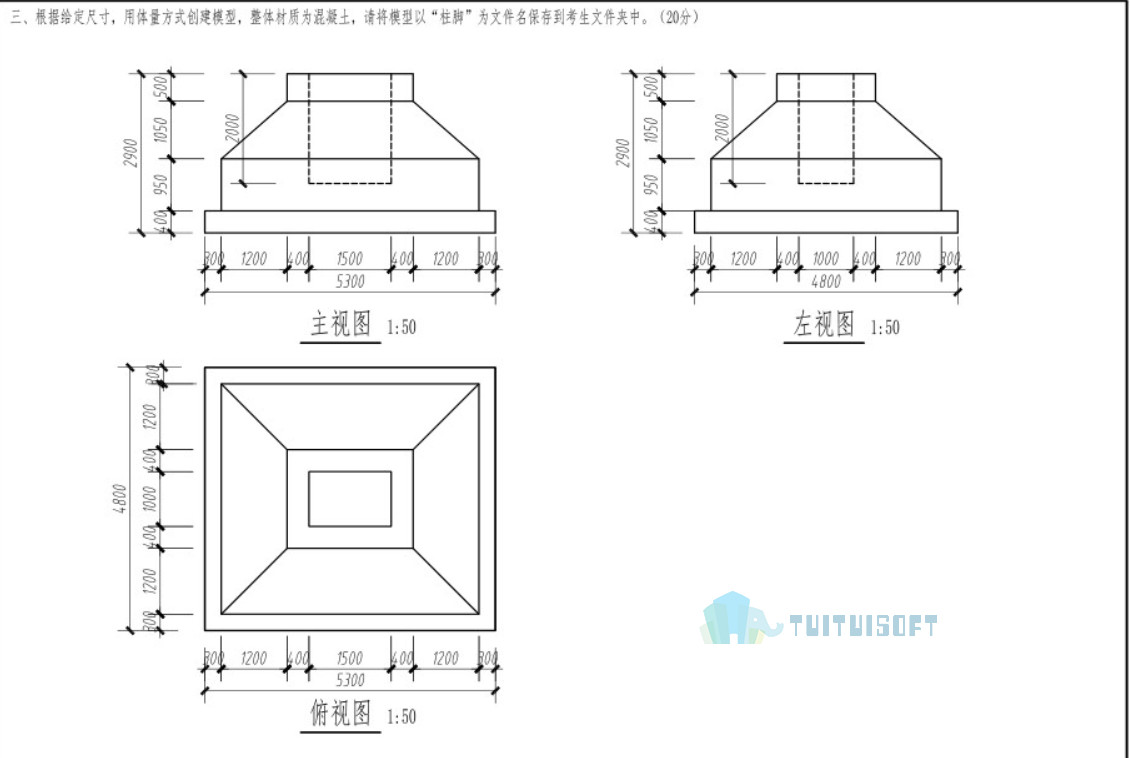

如何用体量来绘制一个桩基础呢？这里采用BIM等级考试一级第十期的第三题来教大家

新建体量样板，选择公制体量来绘制

按题目要求先复制4个参照标高平面，同时按住ctrl+shift拖动标高再修改高度就可以

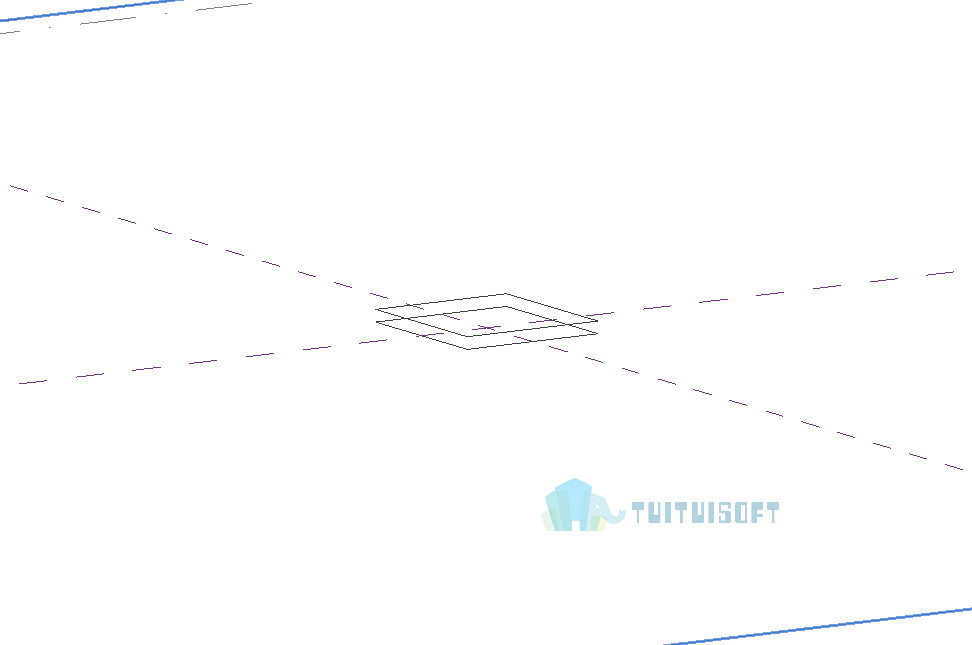

开始绘制基础的最底层，按题目要求在标高1和标高2各绘制好两个矩形

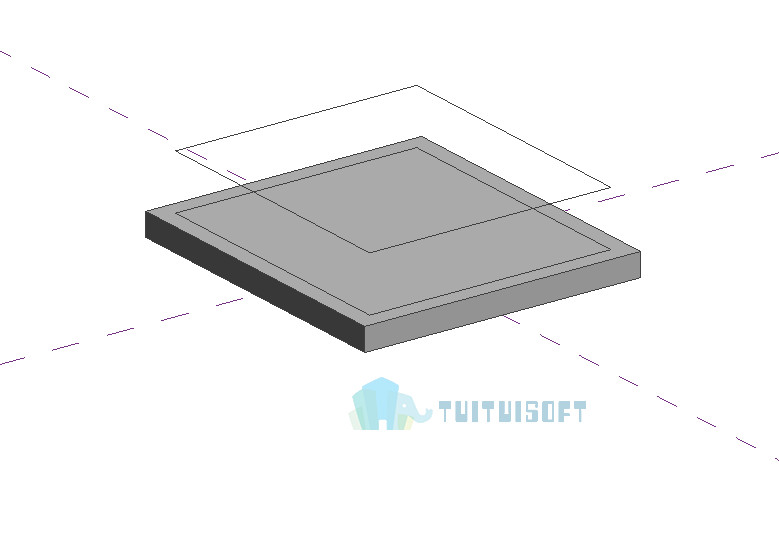

框选绘制好的两个矩形，创建实心形状，这样基础的底层就绘制好了

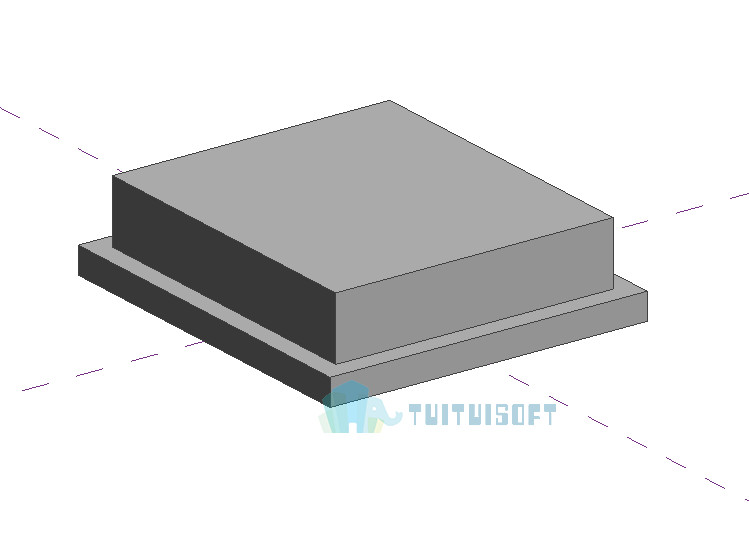

接下来绘制中级的矩形体，在标高2和标高3绘制矩形，选中两个矩形点击创建实心形状就完成了第二个矩形体的绘制

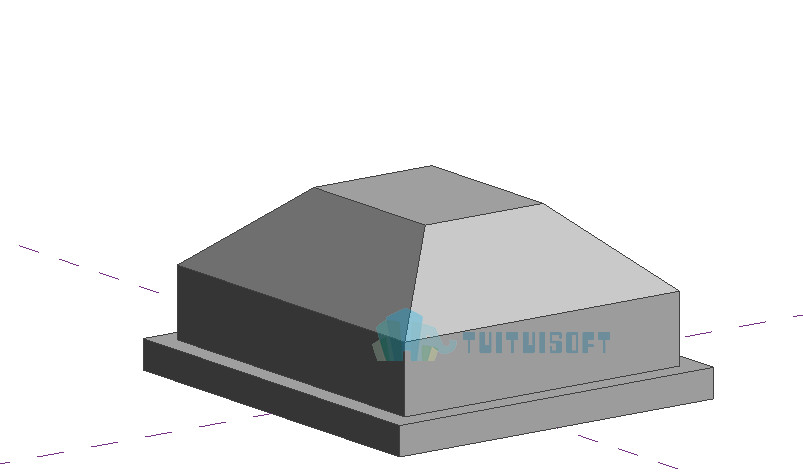

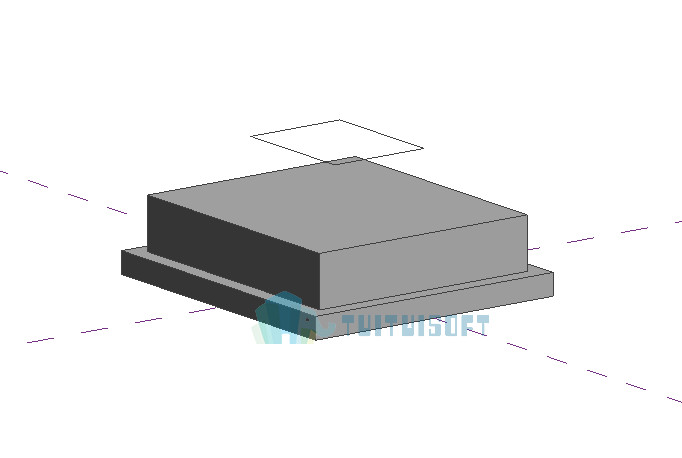

继续绘制第三个梯形体，只需要在标高4上绘制一个矩形，然后选择矩形和第二个矩形体的表面创建实心形状，就绘制好梯形体了

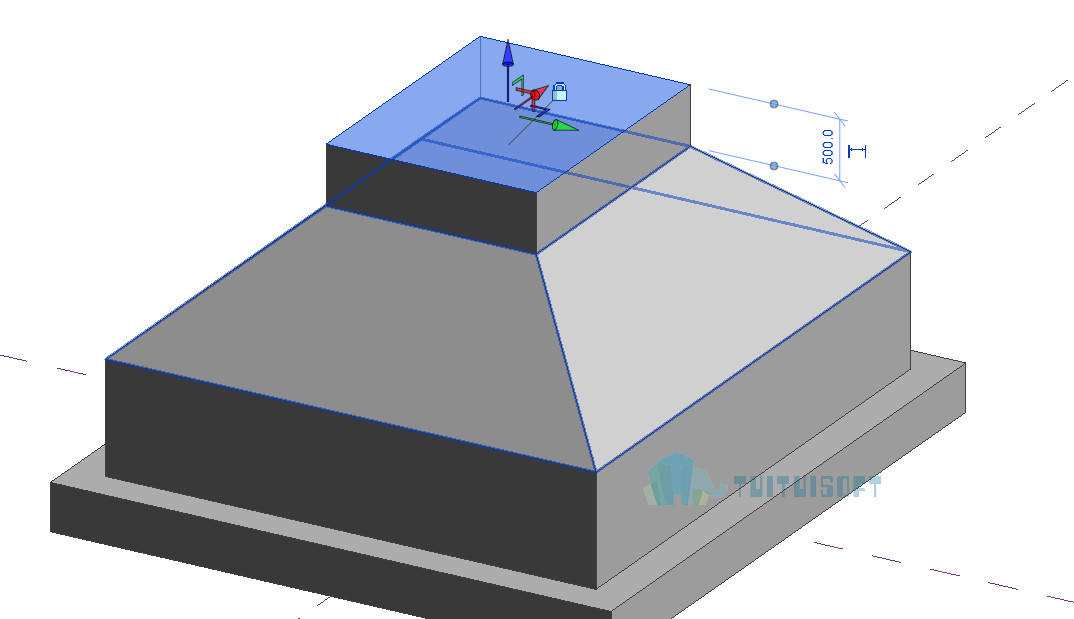

最后一个矩形体直接选择梯形体的上表面，选择创建实心形状，再修改其高度就可以了

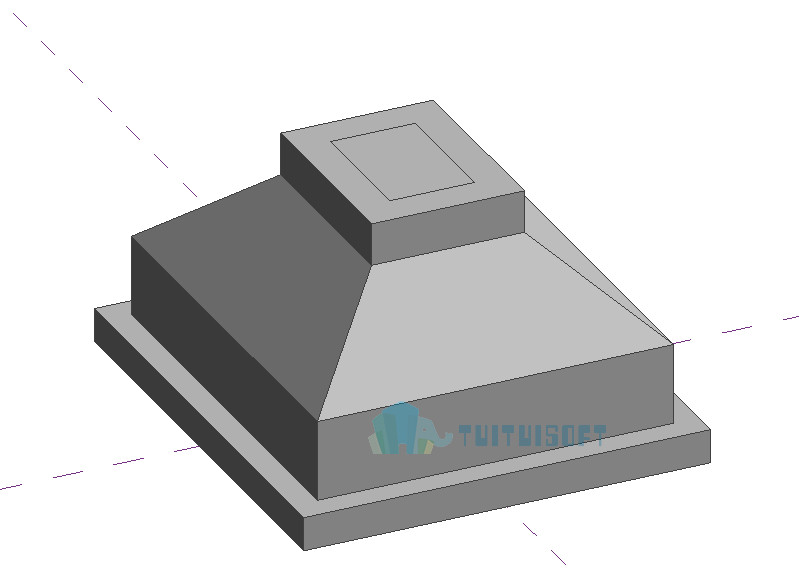

最后绘制一个空心形状，标高5绘制一个要空心的矩形，选中矩形创建空心形状

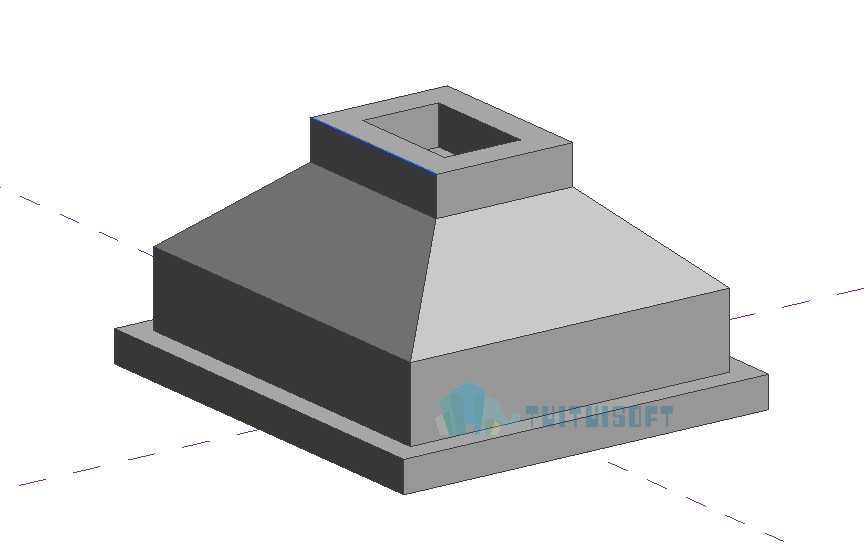

再按题目要求调整空心形状高度，这样就完成了一个桩基础的绘制
