如何创建楼梯前缘轮廓族

在我们绘制完楼梯后，我们也知道为了美观以及日常的需要，楼梯前缘都需要有不同的样式，那我们今天来学习如何绘制不同的样式的楼梯前缘轮廓族。

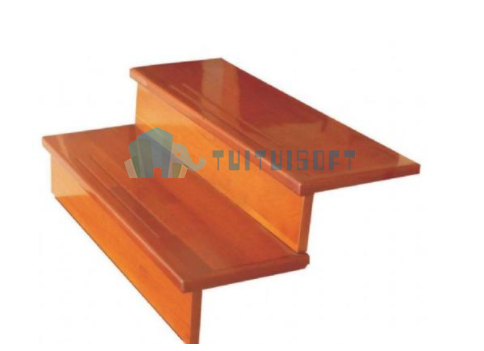

楼梯前缘样式

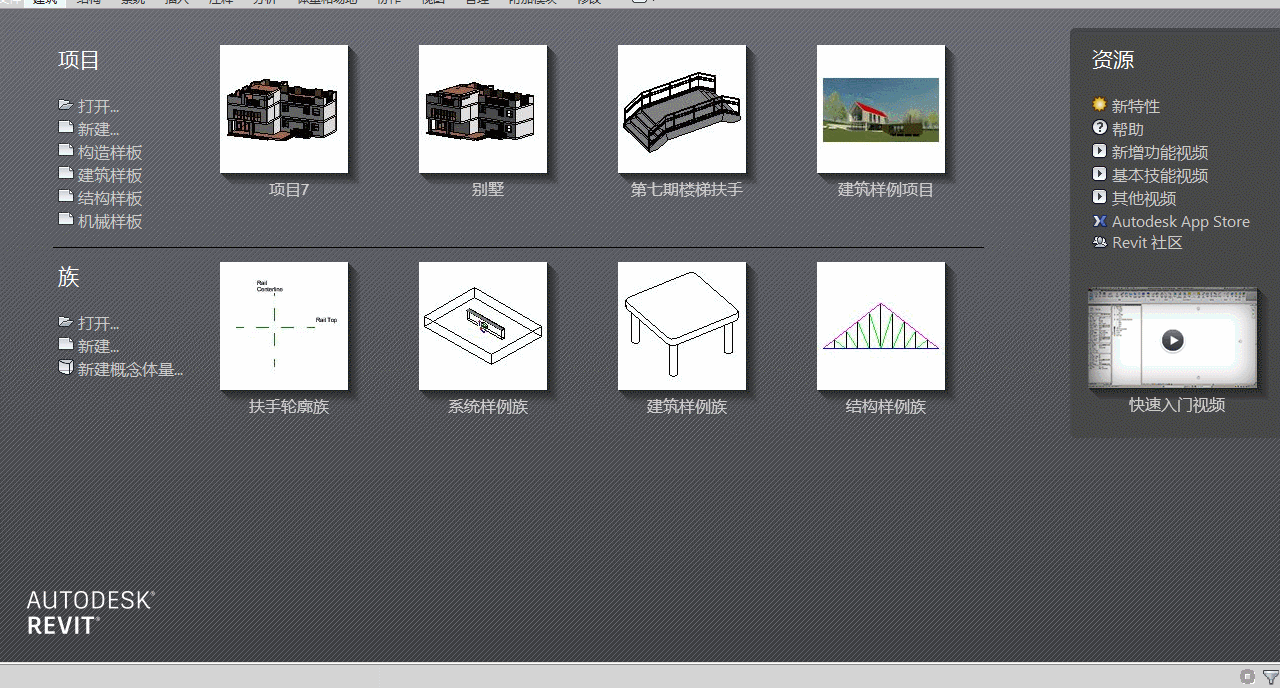

打开Revit族样板，点击“公制轮廓-楼梯前缘”样板，先修改文件名为“楼梯前缘轮廓”，更改最大备份数为1，将我们的族类别改为“楼梯前缘”，创建绘制所需的参照平面并更改参照平面的间距。通过样条曲线，以及直线和圆弧为楼梯前缘创建一些“造型”（如果是特殊的造型没有必要做参数化）

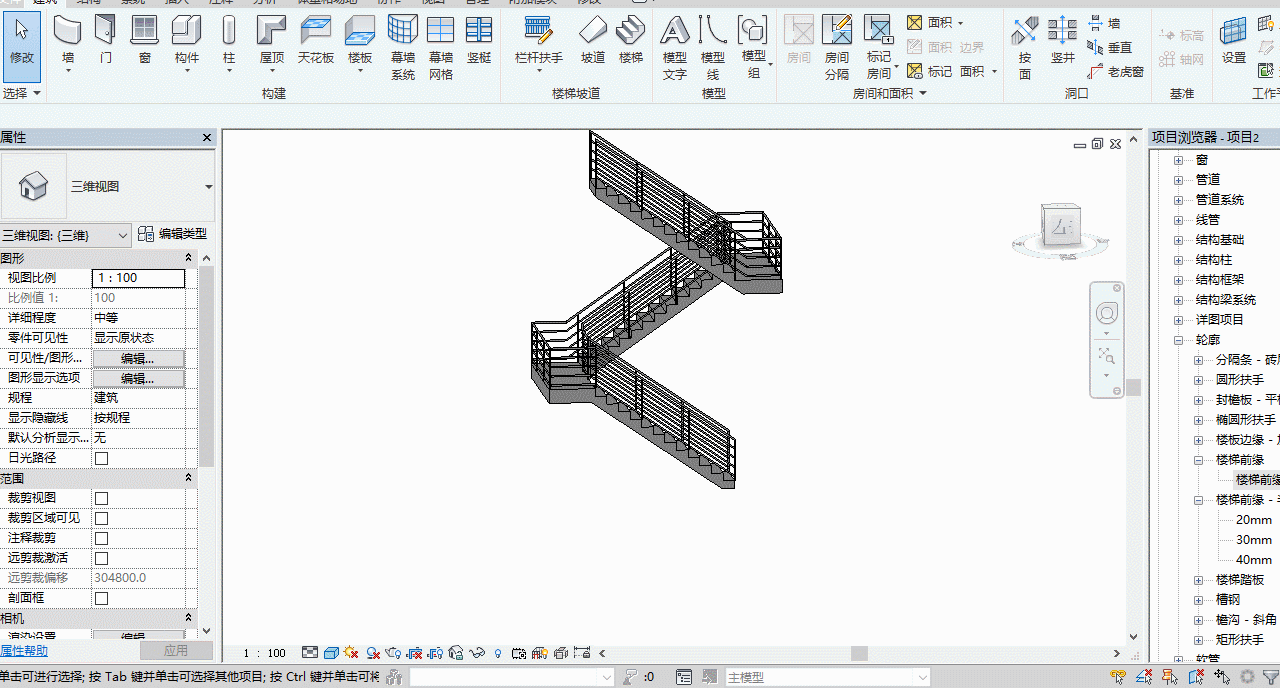

绘制好的楼梯前缘轮廓族载入到项目中，在项目浏览器中的族中找到刚才所绘制的轮廓，选中楼梯编辑“梯段”，修改楼梯前缘长度并且更改楼梯前缘轮廓，设置楼梯踏板材质（楼梯前缘材质会跟随楼梯踏板材质变化）。

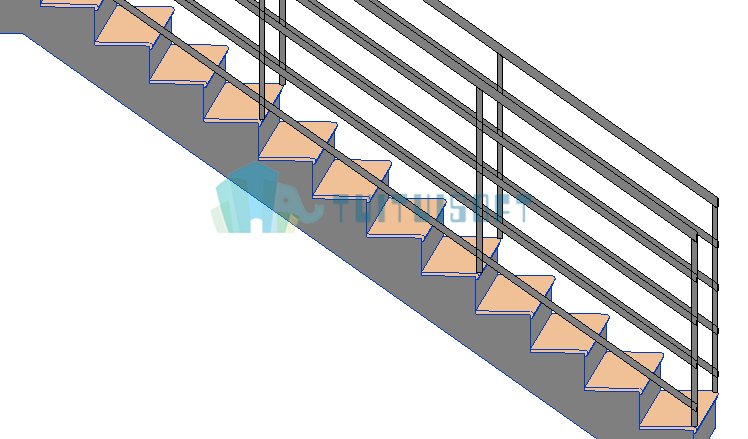

·成果展示

转载请注明来源本文地址：https://www.tuituisoft/blog/1096.html
