提问：族构件创建的管道连接件如何将连接件移动其他位置？

族类型（消防箱：添加管道连接件，在项目模型中管道与消防箱连接，形成一套系统）

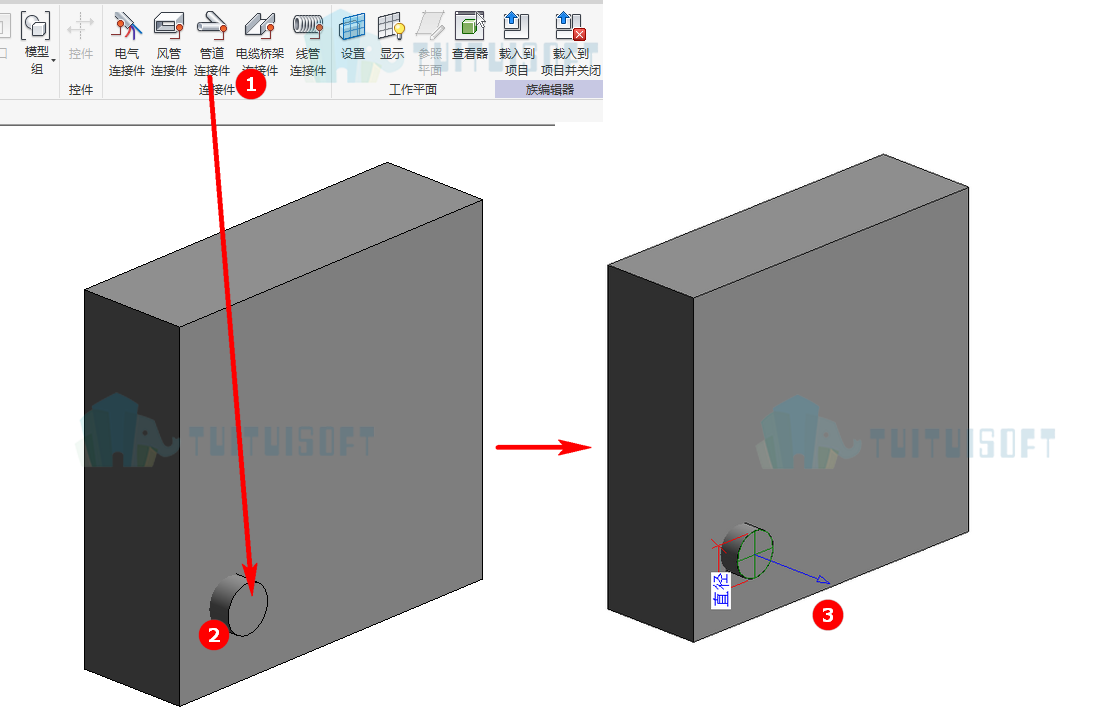

解决方法：1、创建拉伸圆，形成管道并将管道连接件按面添加至拉伸构件。

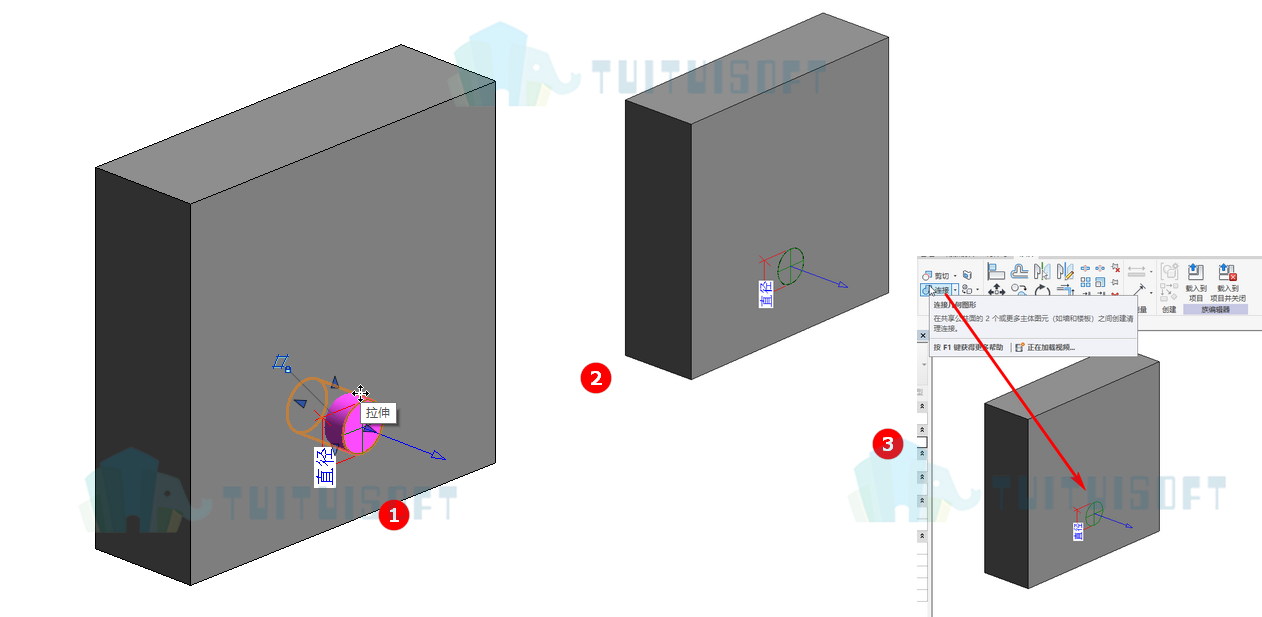

可通过拉伸的构件控制连接件进行移动，如需只显示连接件（可将拉伸构件与消防箱平齐，并点击连接工具使消防箱与拉伸构件连接）

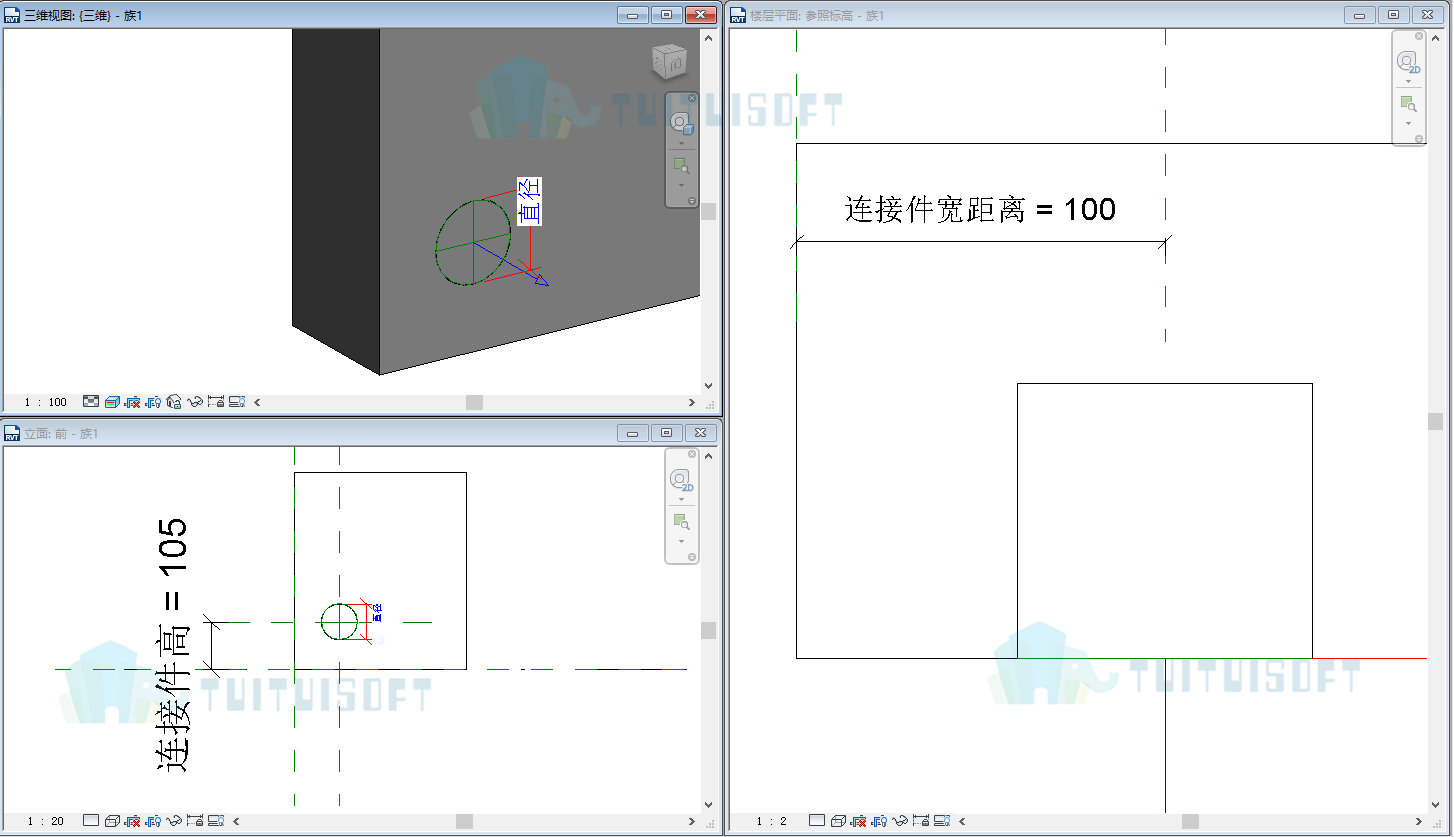

解决方法：2、在平面图创建参照平面控制连接件的位置。
