如何绘制顶部扶栏轮廓族

在我们绘制扶栏时，有时候需要更改顶部扶栏的样式以满足我们的需求，那我们应该怎么去绘制顶部扶栏轮廓族呢？

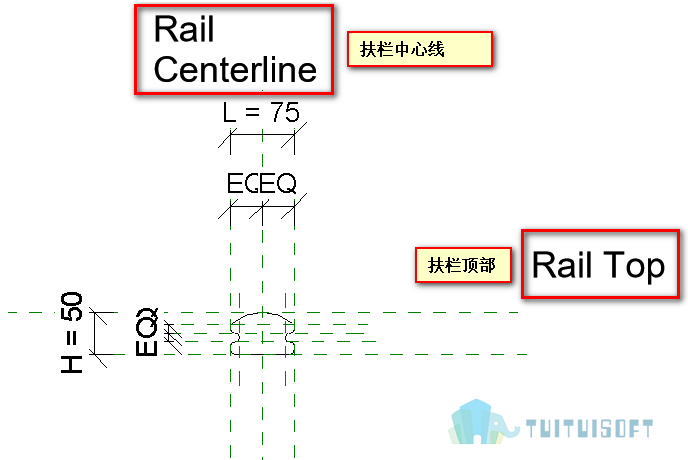

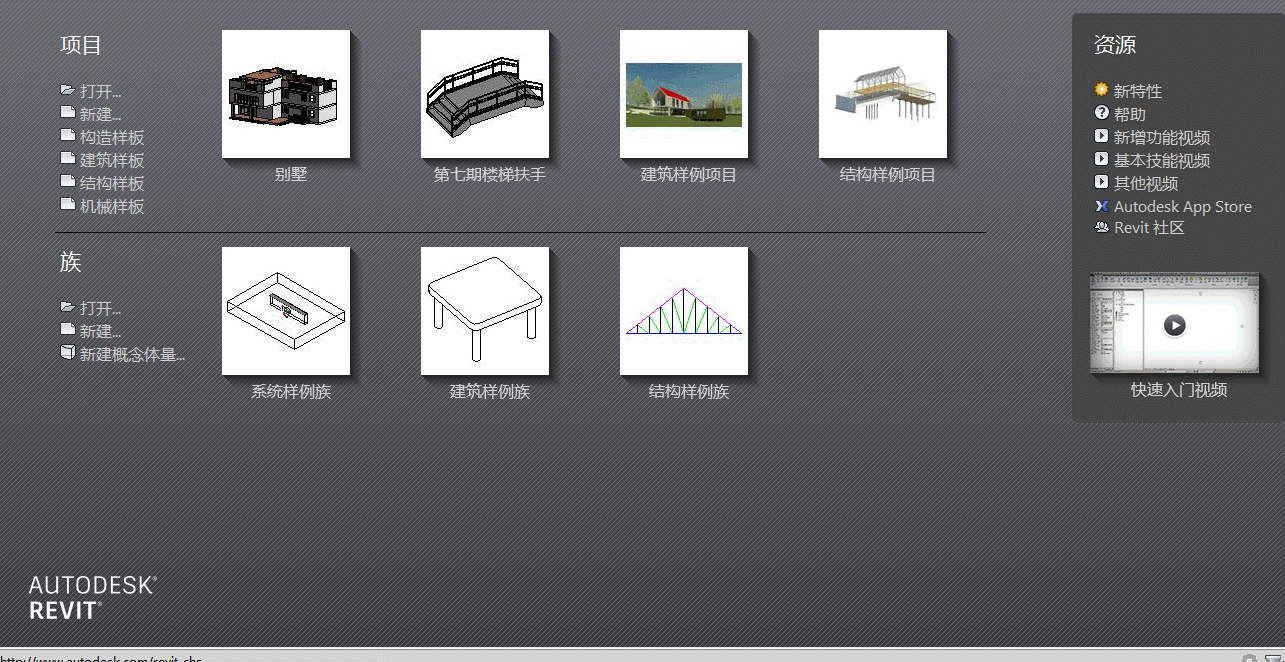

1. 在Revit的族中创建“公制轮廓-扶栏”，保存族样板，绘制参照平面，通过注释后等分（注释出长度与高度），为其给定参数（细节部分不用参数化）

2. 绘制轮廓-通过绘制模型线，并修改轮廓边的弧度，绘制完成后保存并加载到项目中（模型线必须是闭合线，可以通过VV快捷键打开注释类别后将参照平面占时隐藏以便于查看模型线是否闭合）。

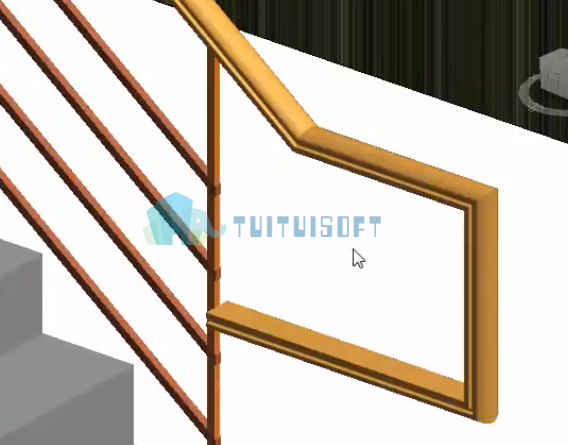

·成果展示
