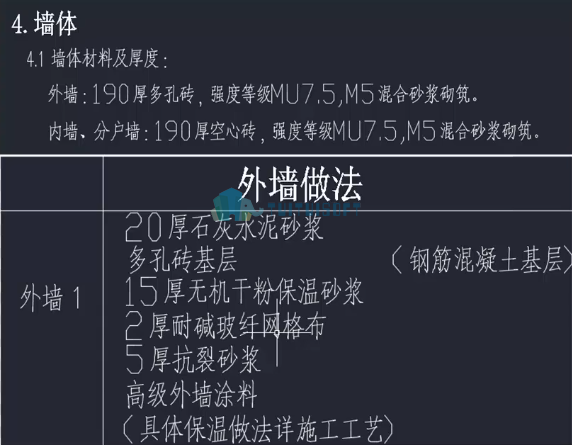

根据施工图创建Revit中的复合墙体。

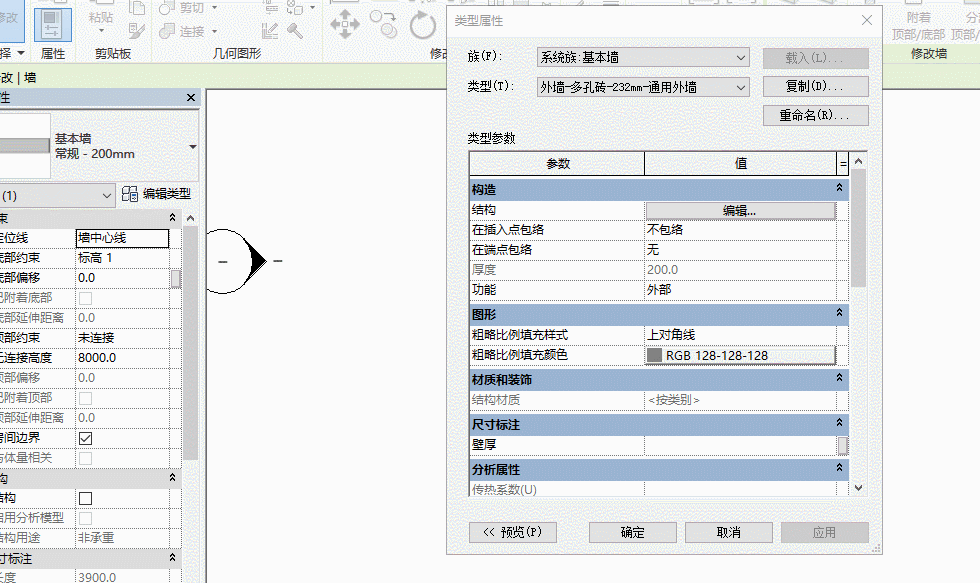

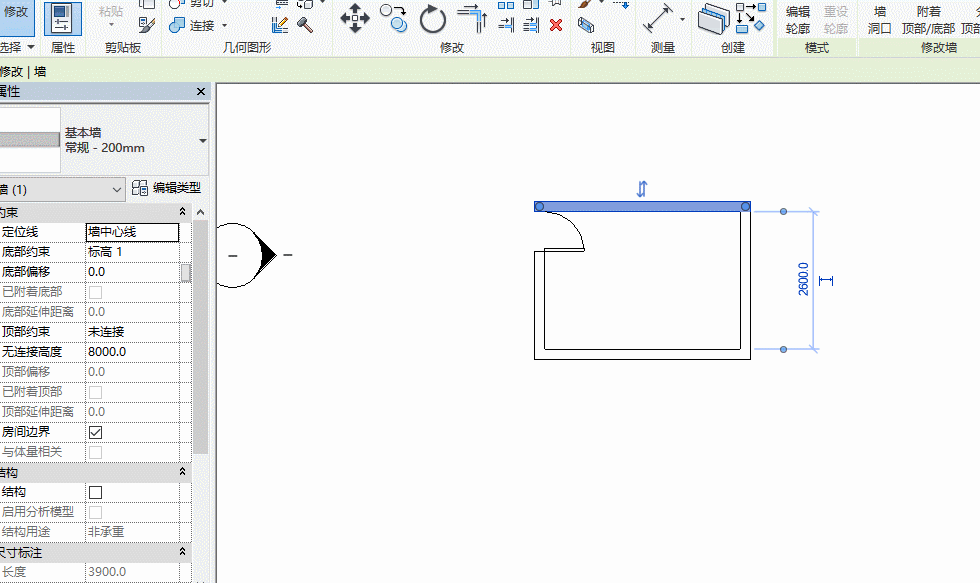

·第一步：创建一个简单的墙体，选择墙体并编辑类型，备注合理的名称并合理命名。

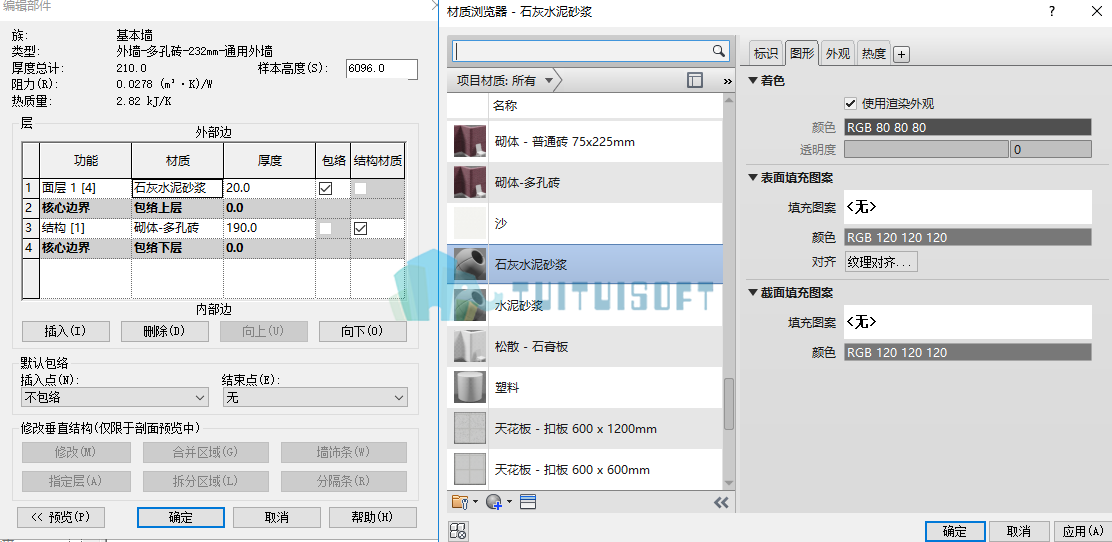

·第二步：填充样式并更改厚度，添加材质。

·第三步：插入面层，相同的更改厚度并添加材质

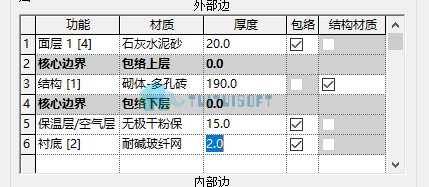

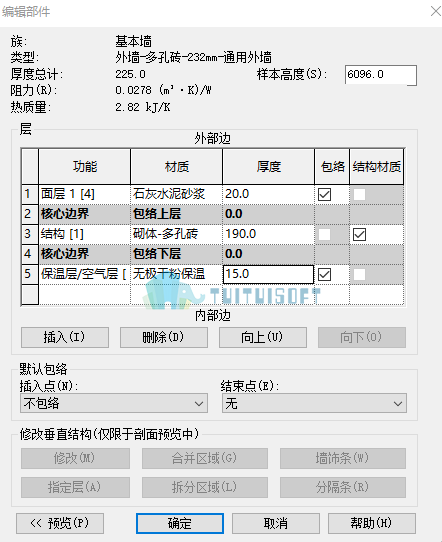

·第四步：插入保温层，添加并赋予材质更改厚度，最后调整保温层在核心边界上下的位置。

·第五步：插入衬底，添加并赋予材质，更改厚度，调整保衬底在核心边界上下的位置

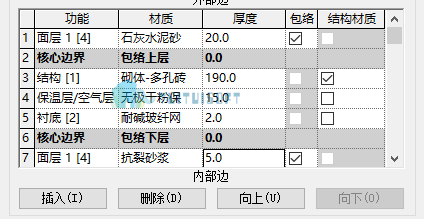

·第六步：最后添加面层以及涂膜层，相同的更改其厚度以及材质的赋予，再调节各层与核心边界的位置关系。

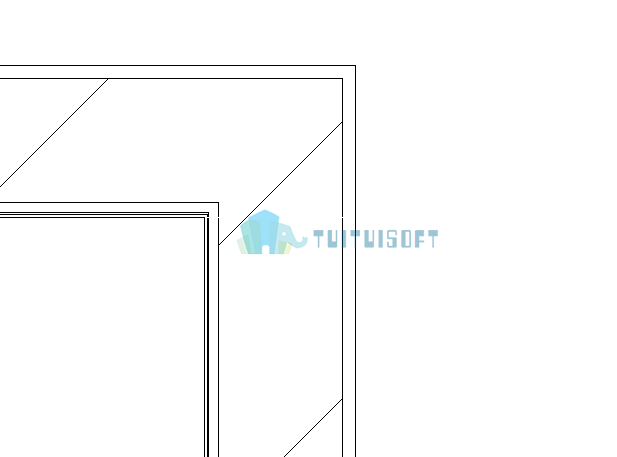

·第八步：将墙体全部修改完成作品

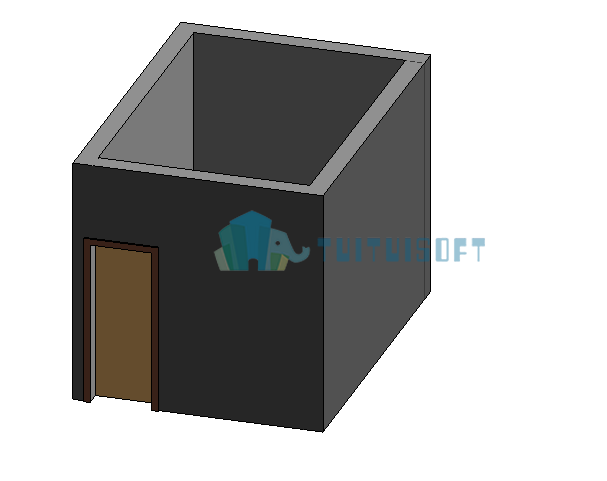

·效果展示
