最近在做的一个项目，屋面是异形曲面的，团队在绘制施工图时，为了能准确地处理构件关系，需要根据图纸快速建立整个屋面的三维实体模型。于是，用Grasshopper实现了这一需求。

一、基本思路

基本思路是，提供梁中心线、截面信息文字、两端标高信息文字，柱截面线段，分别采用下述方法实现梁和柱的快速建模：

梁建模：遍历所有的梁中心线，为其找到最近的截面信息文字，为其两端分别找到最近的标高信息文字。根据标高，修改梁中心线两端标高，根据截面信息赋予截面。

柱建模：遍历所有柱线，为其找到最近的标高信息文字。根据柱线生成柱断面曲面，根据标高拉伸成柱实体。

二、梁建模示例

图2.1为一根梁的基本信息，包含梁中心线、截面文字、标高文字，图2.2为梁建模示例电池组，图2.3为完整生成过程。

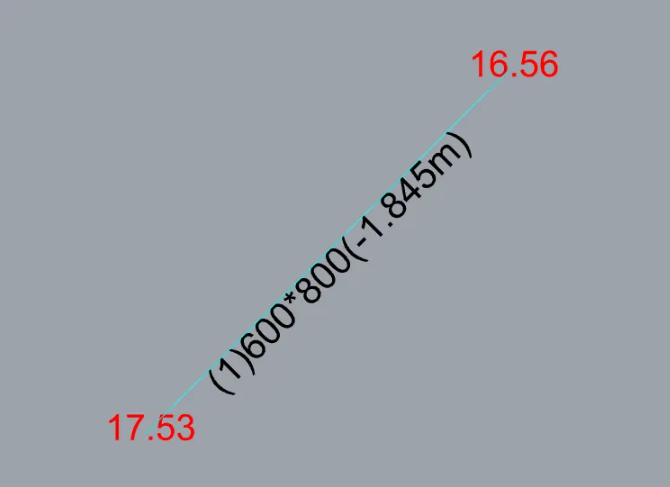

图2.1、基本信息

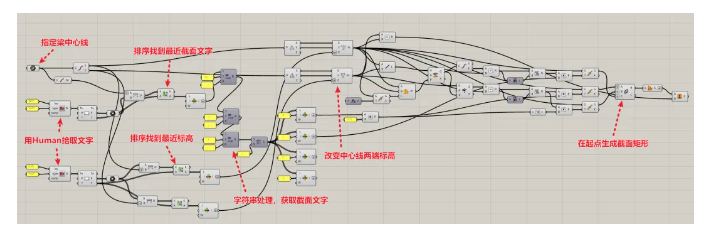

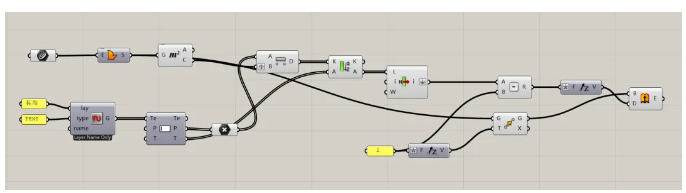

图2.2、生成电池组

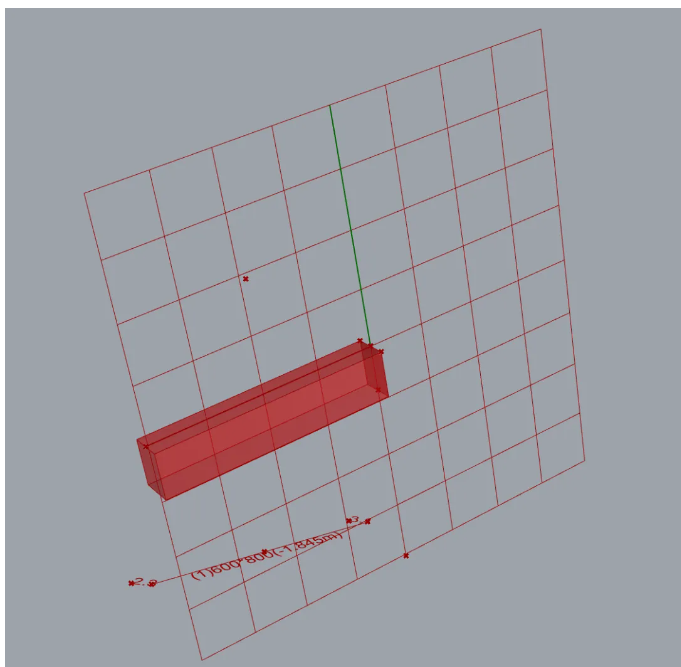

图2.3、完成生成过程

三、柱建模示例

柱建模非常简单，图1为一根柱的基本信息，包含封闭的柱线和标高文字，图3.2为梁建模示例电池组，图3.3为完整生成过程。

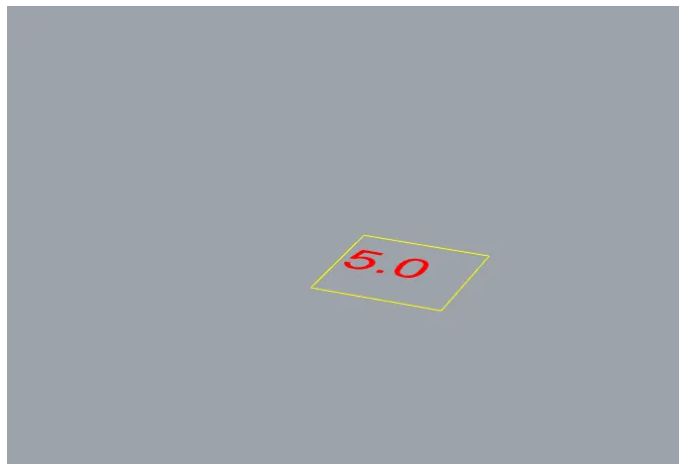

图3.1、基本信息

图3.2、生成电池组

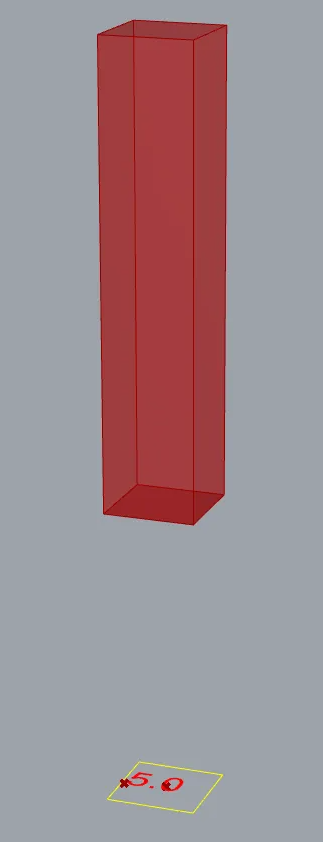

图3.3、完成生成过程

四、完整案例

图4.1为屋面层（局部）的基本信息，梁中心线、柱线、梁截面文字可以由YJK等计算软件导出，为了模型精准，梁中心线和柱线也可以根据施工图处理后得到。标高文字可以由建筑通过表皮模型提供。

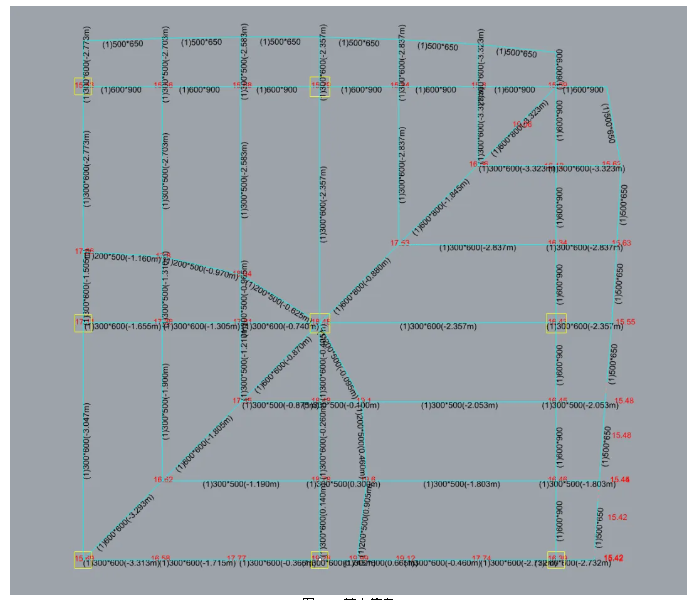

图4.1、基本信息

完整的电池组可以通过本文后面的链接下载。生成的效果如图4.2所示。

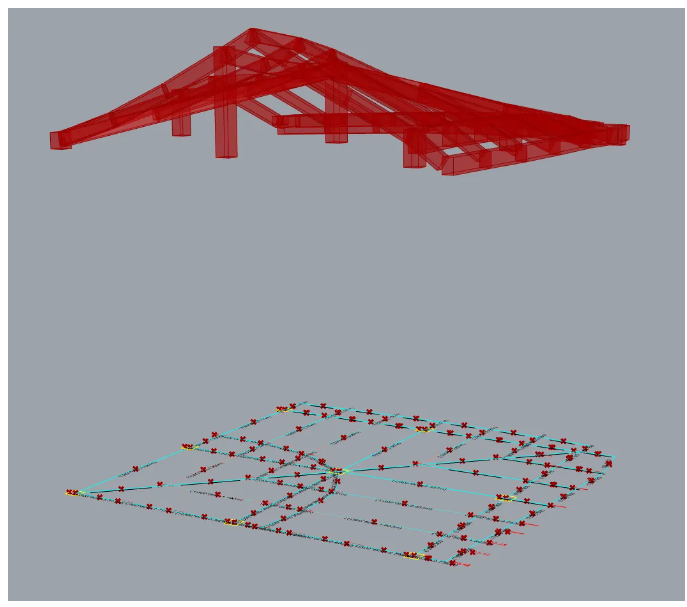

图4.2、局部生成效果

其下一层为平楼板，也可以用类似的方法生成，效果如图4.3所示。

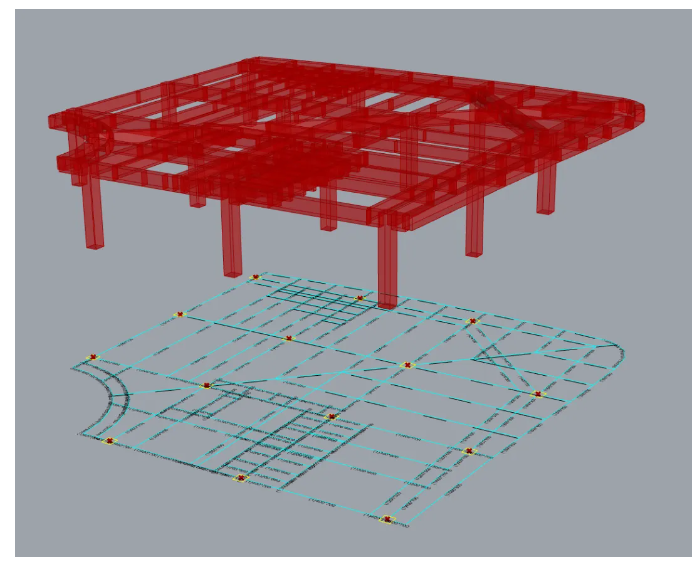

图4.3、下层平楼板生成效果

将上下两层平移组装后得到最终完成模型，如图4.4所示。

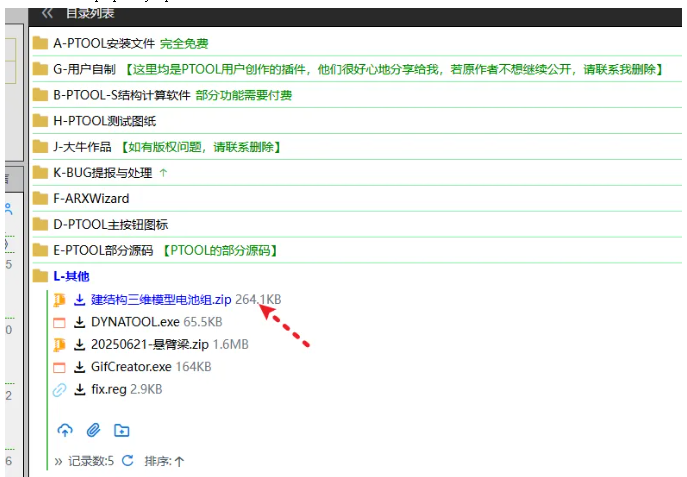

五、电池组下载

链接地址：http://ptool.ysepan.com/

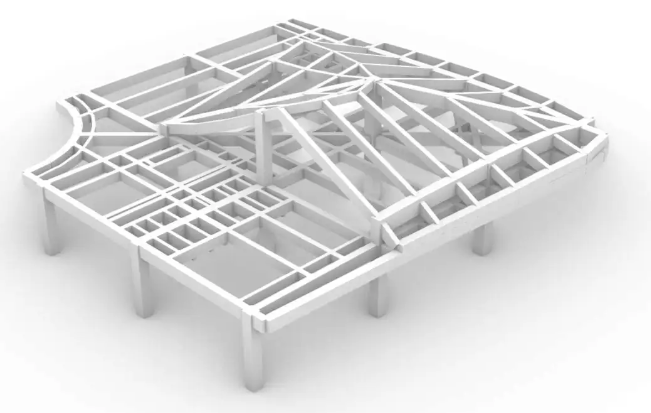

图4.4、完整模型效果（局部）
