阀门大家都不陌生，是机电模型中常见的构件，如蝶阀、截止阀、止回阀等。

不同的阀门使用在不同的部位，而不同尺寸的管道上也会有不同连接方式的阀门。那么关于阀门又有什么需要说说的呢?

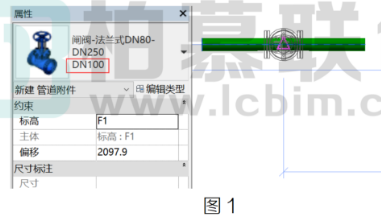

不知道大家有没有留意过，建模过程中放置阀门时有有两种情况:1)选择指定阀门，根据管道尺寸选择指定类型，然后放置在指定位置，如图1所示:

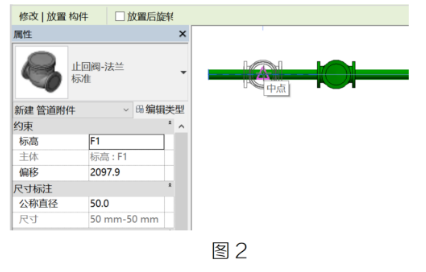

2) 选择指定阀门直接放置在指定位置，不需要选择或设置阀止尺寸，如图2所示:

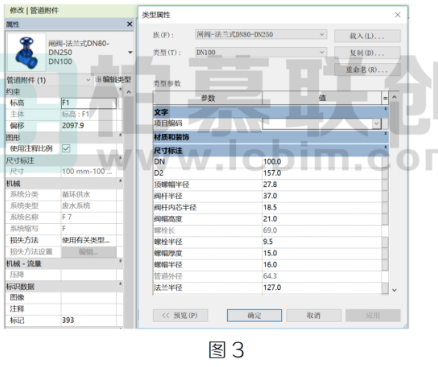

两种情况根本的区别在于阀门族参数类型的不同:第一种情况阀门相关参数(如管道尺寸)为类型参数(图3)，而第二种为实例参数。

那这两种情况哪种好呢?

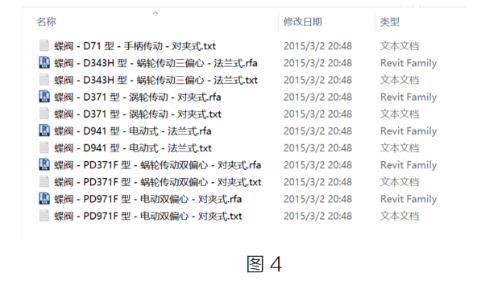

从使用上来说，可能第二种更方便一点;这种情况因为要灵活变化，需要参数间有严格的关联，不易做到很多时候不同一个族只能保证在一定范围内参变;而第一种族制作起来会更容易些。同时，类型参数的阀门可以借助于类型目录功能，方便管理，如图4所示:
