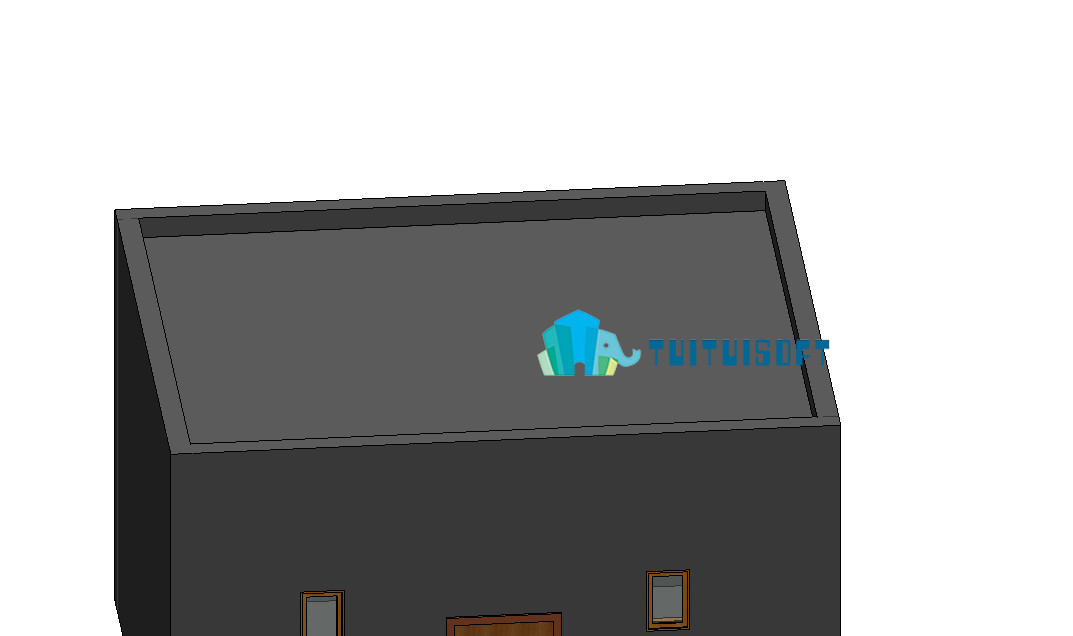

Revit中可以使用分割线对屋顶或是楼板进行拆分，如下屋顶，我们对它进行添加分割线。

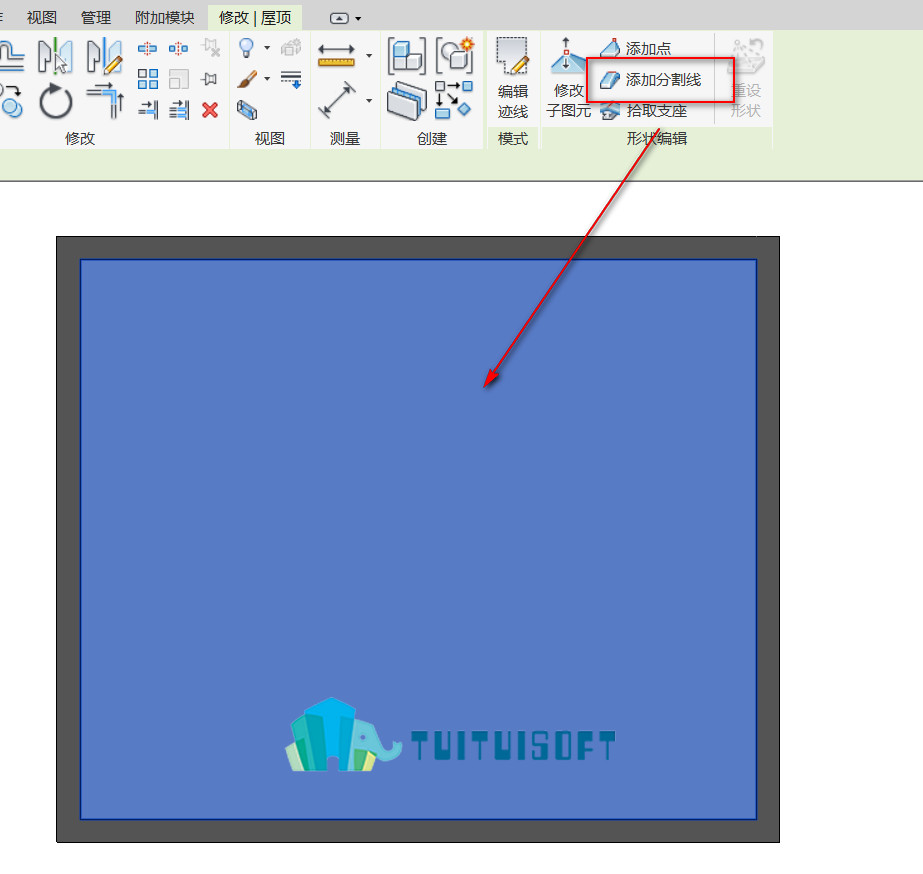

在平面视图中选择屋顶，选择形状编辑面板中的添加分割线

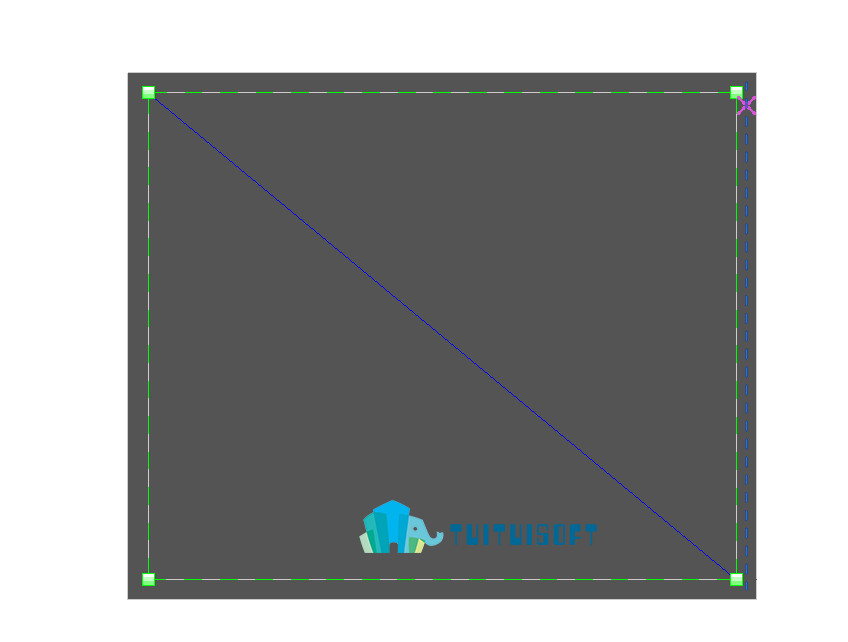

可以在屋顶面上的任意位置添加起点和终点。如果光标在顶点或边缘上，则编辑器将捕捉三维顶点和边缘，并且沿边缘显示标准捕捉控制柄以及临时尺寸标注。如果未捕捉任何顶点或边缘，则选择时，线端点将投影到表面上最近的点。 将不在面上创建临时尺寸标注，我们添加一条分割线。

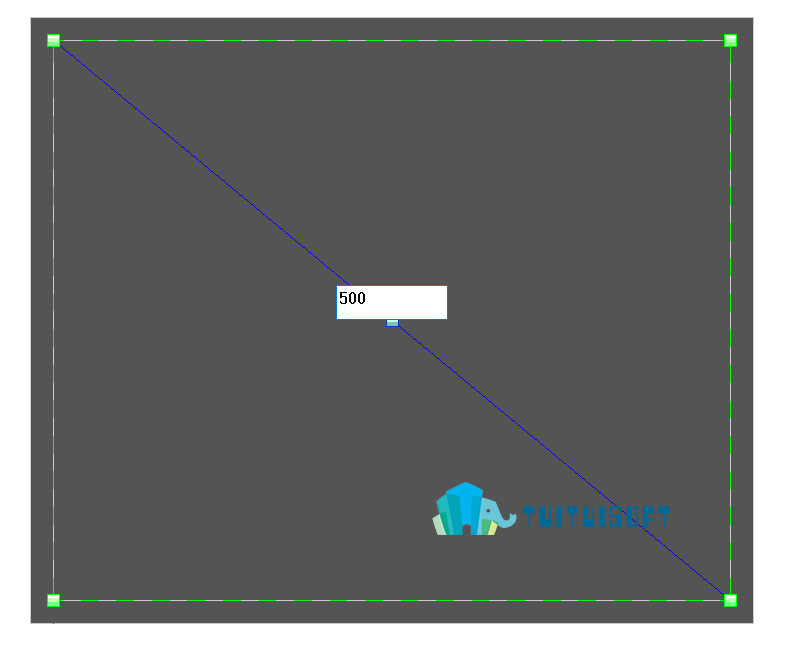

并可以在分割线上添加点，修改点图元标高

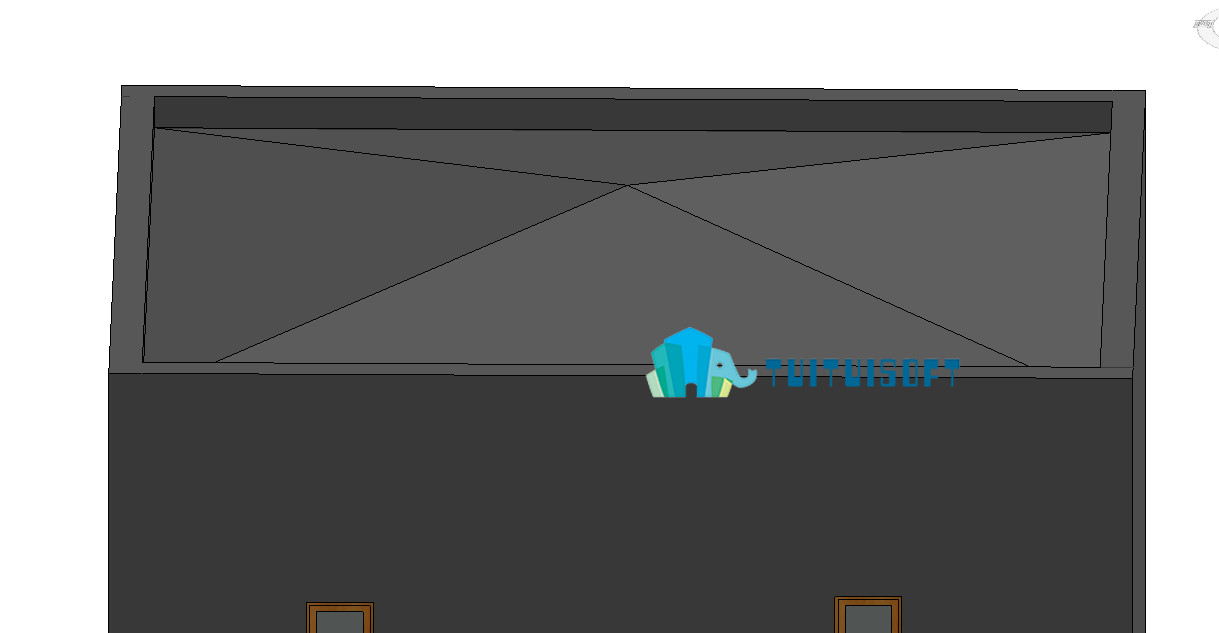

这样我们就对屋顶进行了拆分，并且添加了点图元使屋顶中间标高高于四周。
