ToolTip：将测量线定义为飘窗图元，为【智能建模】提供必要的数据。
Description：在面板中设置拟定义的飘窗类型及参数，逐项选择窗线、窗台、飘窗侧墙以及墙垛的测量线后，点击左上角选项栏的「完成」。

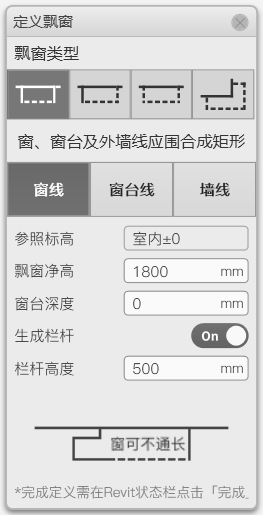

Panel：
操作：
1. 单击“基础模型”选项卡 【定义飘窗】。
2. 在面板中选择所需要的飘窗类型。
3. 针对已选飘窗类型分别定义「窗线」、「窗台线」、「墙线」并在面板中输入相对应的参数。
4. 用鼠标选择需要定义的测量线，逐项依次完成「窗线」、「窗台线」、「墙线」的定义，选中后测量线会高亮显示，支持多选。
5. 点击“选项栏”-“完成”按钮。
Tips：
1. 定义窗线时可以打解“生成栏杆”的解关，【智能建模】命令生成模型时会自动生成飘窗的护栏。
