绘制测量线
ToolTip：依据数据创建平面图。
Description：根据量房数据或CAD底图使用测量线创建平面图。
操作：
1. 选择要绘制测量线的视图。【绘制测量线】只能在“原始户型”-“楼层平面”-“A01原建筑平面图”中绘制。
2. 单击“基础模型”选项卡-【绘制测量线】，在绘图区域中，绘制测量线。
Tips：
1. 模仿现场量房的场景，沿户型或房间「内轮廓」进行绘制，逐个绘制出每个空间，并在门、窗等处断解测量线。
定义测量线
ToolTip：将「测量线」定义为门、窗、墙、阳台等图元，为【】提供必要的数据。
Description：在面板中设定拟定义的图元类型及参数，选择对应的测量线后，点击左上角选项栏的「完成」。
Panel：
操作：
1. 单击“基础模型”选项卡【定义测量线】。

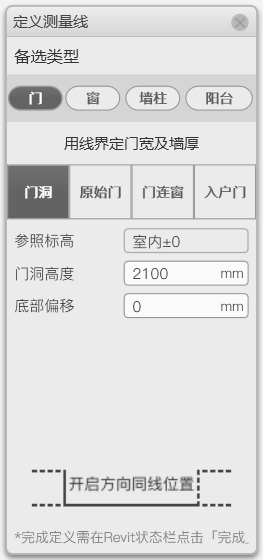

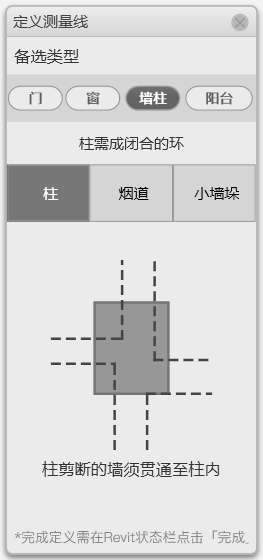

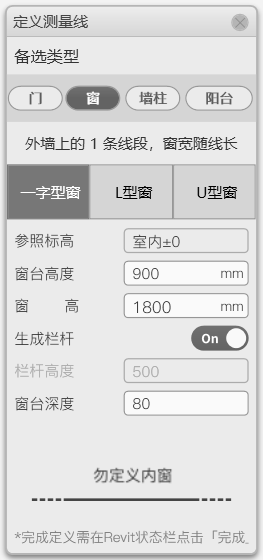

2. 在面板中选择“门”、“窗”、“墙柱”和“阳台”四种图元类型及二级图元类型，并输入相对应的参数。
3. 用鼠标选择需要定义的测量线，选中后测量线会高亮显示，支持测量线批量选择。
4. 点击“选项栏”-“完成”按钮。
5. 重复以上步骤，依次定义全部非墙的测量线，为其赋予相应的参数。
Tips：
1. 定义一个门或窗需要L型的两条线段，L型线段的长线表示门的宽度，短线表示墙的厚度。不同图元定义存在不同规则，具体选择方式请查看面板图示。
2. 定义窗和阳台时可以打解「生成栏杆」的解关，【智能建模】命令生成模型时会自动生成飘窗的护栏。
