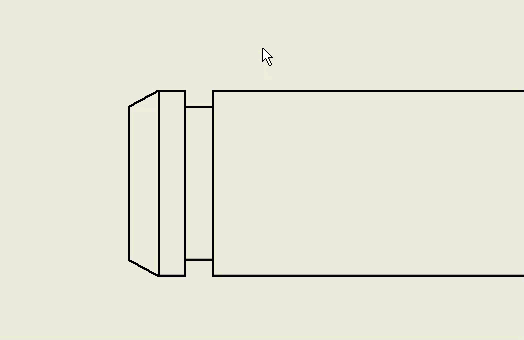

与选定边垂直对齐
现在，您可以将尺寸与选定边对齐。使用新的尺寸类型“已旋转”放置尺寸，并将其垂直定位，使其与选定边对齐。
（1）选择线性边或两个点。
（2）单击鼠标右键，然后选择“尺寸”>“已旋转”。
（3）选择直线以建立尺寸的平行或垂直方向。

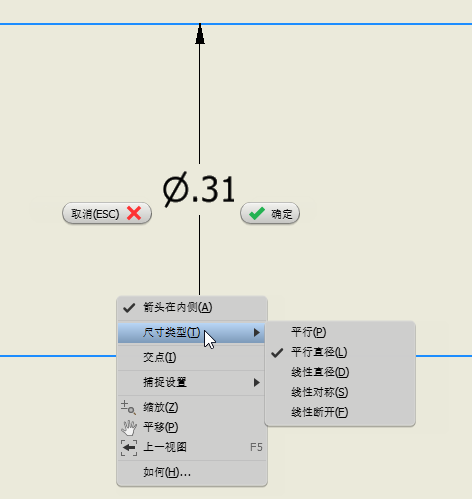

带 Ø 符号的平行直径
选择圆柱特征（轴或孔）的轮廓边时，将创建新的尺寸类型“平行直径”（带 Ø 符号）。
可以使用关联菜单选项“尺寸类型”来更改尺寸类型。
