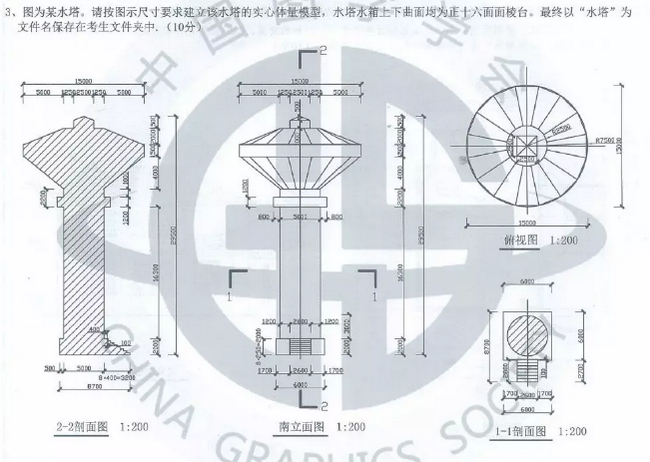

全国BIM等级考试的一级考试，虽然是最简单的入门级BIM考，但是不代表其没有需要我们发挥的聪明才智和比较 有难度的题目。通过以往考试经验总结，体量往往是BIM一级等考试中难度较大的题目。所以这期我们通过讲解第五期BIM技能一级等级考试题目-“水塔”，对体量类题目进行讲解。
1、先在立面视图或者三维视图中创建出对应标高。
操作技巧：
标高的复制-体量中标高可以“Ctrl键+左键拖拽”以快速复制创建。标高即为模型创建时的工作平面。
2、在标高1上利用内接多边形绘制出水塔基座轮廓，边数为4，半径勾选，并将半径设置为3000。
操作技巧：
①工作平面的选择-体量中单击工作平面，即可设置为工作平面。
②通过中心点绘制已知边长四边形-可利用“内接多边形”或者“外接多边形”命令创建，设置半径为边长一半即可。
3、用轮廓创建形状，并利用顶面拖拽柄对齐至标高
操作技巧：
体量中形体边界控制-可以通过拖拽至约束平面(可以是标高或者创建的平面)对齐，或者点击对应的面改变临时尺寸修改。
4、用拾取参照平面，从中心(左/右)平面两侧各拾取出偏移参照平面作为楼梯参照边界。
操作技巧：
参照平面的创建-可以利用拾取命令+给定偏移值来快速创建定位平面
5、设置为线框模式，单击标高1作为工作平面。在其上绘制出楼梯深入基座部分轮廓，然后创建空心形状，拖拽上顶面手柄进行与基座对齐。
操作技巧：
视图模式-灵活切换视图样式，方便操作。
6、设置中心(左/右)立面为工作平面，绘制楼梯轮廓，并进行创建形状，创建完成后与4中创建的参照平面拖拽对齐。
操作技巧：
复制命令-绘制出一个台阶轮廓，利用复制命令，勾选“多个”，进行连续复制放置。
7、单击标高2，将其设为工作平面，转换视图至楼层平面-标高2。
绘制圆，选中圆后点击创建形状即可创建柱，并将顶面对齐至标高3。
8、切换工作平面至标高3，同理绘制两个半径为3300、2500的圆，点击创建形状，即可得到半径不同两个圆柱。
9、利用标高5中的16边形及标高4中圆形进行融合。
操作技巧：
与多边形融合前需对图形进行拆分，该题目圆需拆分至16段。若没有将圆形进行拆分，圆与16边形融合将得到下图扭曲形体。
10、重复以上步骤，得到成型的水塔体，绘制顶部三角形，点击标高8将其设置为工作平面。

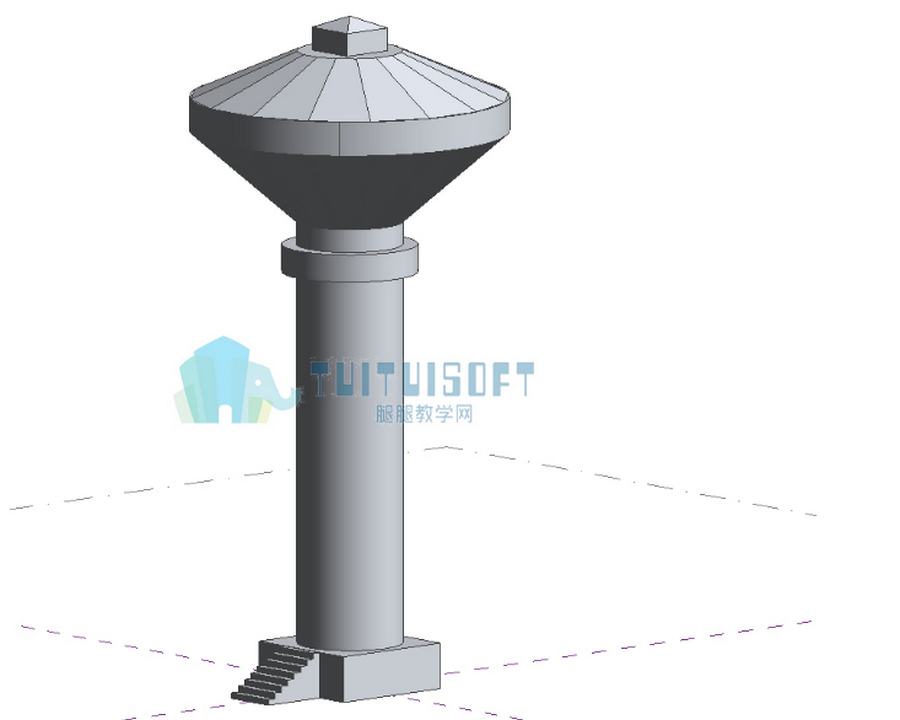

绘制正方形后转换工作平面为中心前/后，绘制三角形，正方形为放样路径，三角形为放样形状。全部选择后点击创建形状，即得到题目要求形体。
差不多整体的操作步骤和技巧，小编都放上来啦！不知道你对此有没有什么感触，题目虽然难，但是掌握了技巧，相信你也能很快学会哦！
