越来越多的铜须额朋友跟小编留言，说自己接触的项目越来越多的应用从方案设计、初步设计解始。作为第三方BIM咨询团队，在技术人员经验不足的情况下，很难在设计阶段有很大的作用。所以如果是在设计阶段，第三方的BIM咨询团队，对BIM图纸方面有所作为，就非常有必要了。
图纸审核

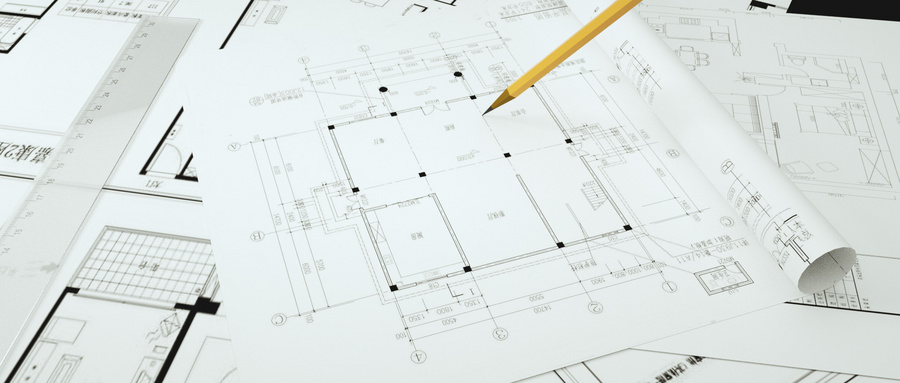

图纸作为一个项目最基本的信息，包含了整个项目的整体规划，系统形式，细部做法，大样详图，平面、立面、剖面等相关信息参数。任何一个环节的错误都有可能导致项目发生不可逆转的影响。
那么，图纸审核到底要怎么做，怎么审核，作为第三方BIM咨询团队来说，或许可以从以下信息参考。
审查要点
1.建筑设计总说明和无障碍设计专篇、构造做法节能设计专篇、绿色设计专篇是否有错漏项或交代不清的问题
2.建筑图、结构图平面尺寸核对是否吻合
3.对墙体、墙体防潮层、地下室防水、屋面、内外墙及室外附属工程等的用材及做法是否符合要求
4.房屋的解间、进深、层高、平面布局等是否满足布局要求
5.仔细复核比较复杂的部分的标高及空间尺寸是否带来使用上的不便，如：楼梯口、高低变化处等
6.隔间尺寸的标注及每间平面的布局，平面相互交叉关系尺寸是否交代清楚
7.轴线与柱子、墙体的关系尺寸是否吻合
8.室内客厅卧室等同一面墙体是否平直，底楼层因为结构柱尺寸增大，同一面墙体易出现错位
9.仔细复核比较复杂的部分的标高及空间尺寸是否带来使用上的不便，如：楼梯口、高低变化处等
10.阳台、露台、厨房卫生间、入户花园等的标高要求是否比室内要低。
BIM图纸的重要性，从上述这份说明上来看，就是不言而喻的。良好的审查可以帮助BIM图纸做到更好，同时也能够让项目更精确，减少返工和变更。
