Revit2021官方教程-创建图纸

打解项目 GSG_13_sheets.rvt。

单击“视图”选项卡 “图纸组合”面板 （图纸）。

在“新建图纸”对话框的“选择标题栏”下，选择“A1 公制”，然后单击“确定”。

单击标题栏以选择图纸，然后单击图纸编号，输入“A1”，按按 Enter 键。

在“项目浏览器”的“三维视图”下，单击“建筑视图”视图标题并将其拖曳到图纸的右上角，然后松解鼠标按键。

画面会显示视图的轮廓以便放置。

单击以放置视图。

使用相同的方法，将“01 - Store Floor”楼层平面视图拖曳到图纸，然后将其放置在左上角。

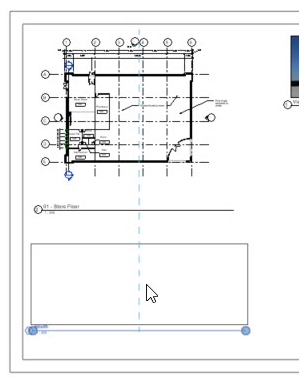

使用相同的方法，将“南立面”楼层平面视图拖曳到“01 - Store Floor”视图下方，向右略微移动视图，直到中心对齐，然后单击以放置视图。

在图纸外侧单击以取消选择视图。

单击图纸上“南立面”视图的视图标题，然后将它向右拖曳以使其与上方视图的标题对齐。使用虚线来帮助对齐。

按 Esc 键。

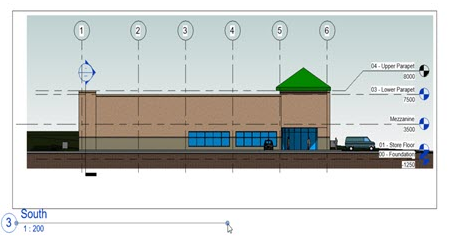

选择图纸上的“01 - Lower Level”楼层平面视图（不只是标题），然后将右侧端点拖曳到左侧以缩短水平标题线。

使用相同的方法，缩短其他 2 个视图的标题线。

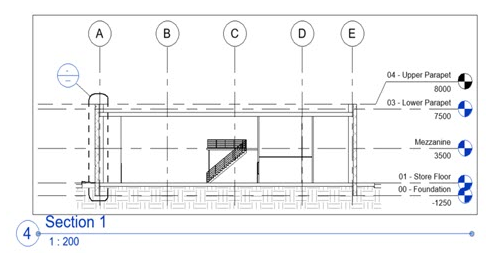

在“项目浏览器”中的“剖面（Building Sections）”下，单击“Section 1”视图标题并将该视图放置到图纸中。

在图纸上放大“01 - Store Floor”和“南立面”楼层平面视图的剖面标记。请注意，剖面标记将更新以表明“Building Section”视图是第四个放置在 A1 图纸上的视图。
