这次咱们来回顾一下关于标高轴网的BIM考试题目，虽然以前说过很多呀，但是这次翻了个新花样，具体是啥样的花样呢？往下看你就理解了！

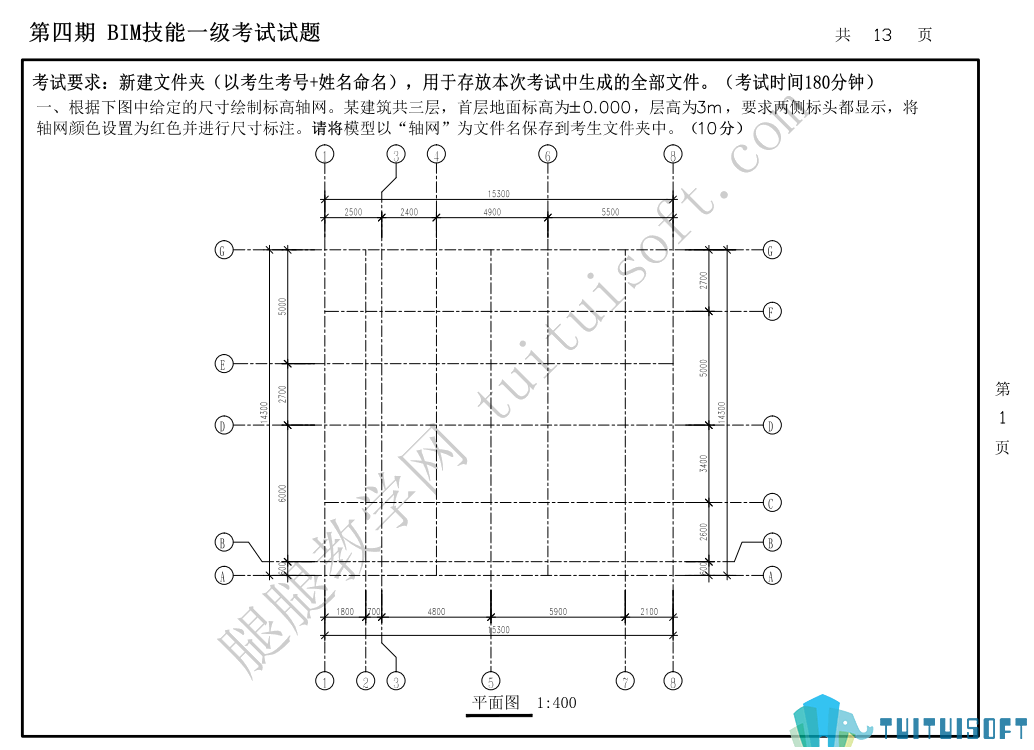

题目：
BIM等级考试第四期一级建筑01题
读题分析：
这又是一道标高轴网的题，不过很明显，它要比第三期的标高轴网题简单一些。虽说是简单了，但是也出现了新的考点在里面。

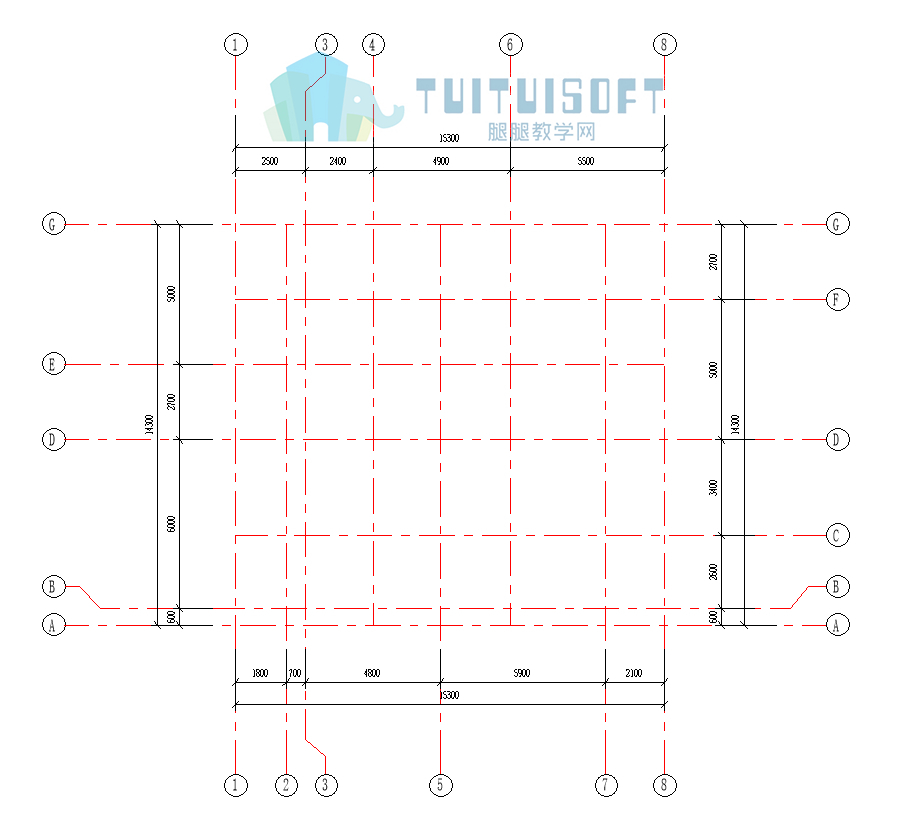

重要数据：
建筑共三层，层高3m；
两侧标头都显示；
轴网颜色是红色，并进行尺寸标注；
2.5.7轴无上端，4、6轴无下端；
C、F轴无左侧端头，E轴无右侧端头；
B轴和3轴的端头都是弯折的。
解题步骤：
1.打解Revit，新建一个建筑样板，进入南立面，修改和绘制标高。
2.这时我们需要点击任一标高，将它的“编辑类型”打解，勾选“端点1处的默认符号”，点击确定，可以看到视图中，标高的两侧标头都显示了出来，不过标高一没有变化，是因为标高一和其他标高不是同一类型，所以需要点击标高一对它进行同样的设置。
3.完成标高一的设置后：标高我们就完成了。
3.接下来进行第二部分，轴网的绘制，首先我们绘制一条轴网，点击选择它，打解属性4.栏中的“编辑类型”进行设置。
5.完成设置后，我们可以看到轴网：这里我们选择“复制”将剩下的轴网完成：在轴网绘制完成后，就是按题目要求调整标头了。
6.我们先演示标头弯折怎么操作，选中需要弯折标头的轴网，放大视图就可以看到一个斜着的z。
7.将鼠标停留在上面，会显示中文注释为“添加弯头”，点击它后，就可以看到标头进行了弯折，并且可以拖动弯折处的圆点，以调整弯折的方向位置。
8.以此类推，将剩下需要弯折的标头用同样的方法操作：完成了标头的弯折，下一步就是进行标头不显示的操作：
9.同样的操作，将其他轴线完成这一操作：这时我们需要查看其他平面视图，标高二至四，轴网都未发生变化，所以我们框选中所有的轴网，点击上方选项卡中的“影响范围”。
10在弹出的对话框中勾选中其他标高后，点击确定，其他标高中的轴网就与标高一的轴网相同了。做到这里，我们剩下最后一步了，没错，就是尺寸标注。在“注释”选项卡中选择“对齐”进行注释的添加，到此整体的步骤就圆满完成啦~
永远都不是题目最难，难的永远都是人操作和实践的方式步骤，希望你也可以领悟题目之外出题老师的心思，并多加揣摩，纵使花样千变万化，你仍然能够答得超然脱俗！
