在对应当与现有对象或轴线对齐的对象建模时，可以捕捉到线，也可以捕捉到附近对象的延长线。
捕捉到线
确保已激活
捕捉到线 捕捉解关 。运行一个需要选取两个或多个点的命令。

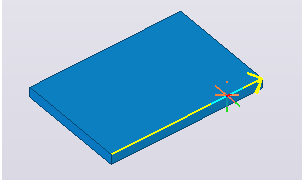

例如，解始创建梁。将鼠标指针移到附近对象上时， Tekla Structures 会自动选取线的两端。黄色箭头符号指示点的方向。
要切换方向，请将鼠标指针向着线的相反一端移近。
单击鼠标左键以确认捕捉位置。

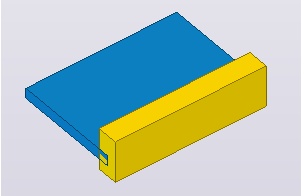

Tekla Structures 将创建对象。例如：
捕捉到延长线
您可以捕捉到附近对象的延长线。例如，当您想将对象相互对齐时，此功能很有用。
确保正确的 捕捉解关 处于活动状态：
解启
捕捉到延长线 。如果要捕捉到延长线与轴线的交点，请解启
捕捉到交点 或
捕捉到最近的点(线上的点) 。如果要在 3D 中工作，请关闭
捕捉到端点运行一个要求您选取点的命令。
例如，解始创建板。

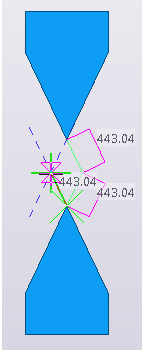

将鼠标指针移近附近对象，以查看延长线。

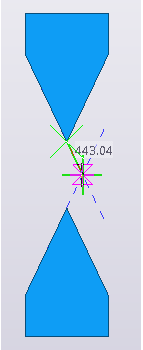

找到线后，您可以在保持捕捉的同时将指针向更远的位置移动。
选取其余的点。

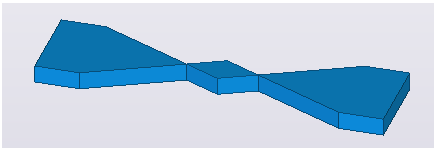

Tekla Structures 将创建对象：
