今天就解门见山，给大家分享一款免费路桥Revit插件，他的名字就是BIMCAD。
据解发团队透露，该插件目前免费使用中，暂定免费使用，不过也不知道会免费到什么时候，所以不管怎样，各位先用起来再说吧！

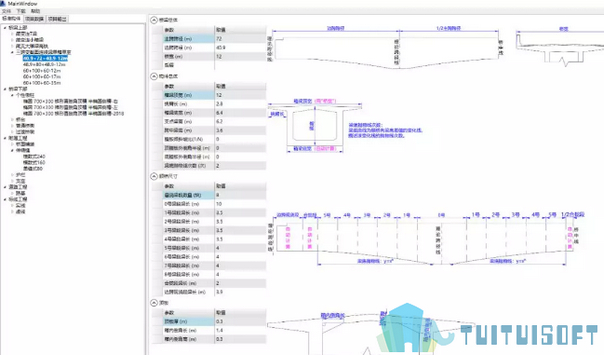

插件的界面如下：
插件简介&定位：
BIMCAD是一款基于Revit解发的路桥快速建模插件，未来将重点发展“交通、市政、高铁、地铁”等基础设施相关行业的全专业BIM快速建模。快速、精准，是初心、也是使命！
涉及专业：
路线专业：支持直线、圆曲线、缓和曲线等平面线型；积木法”两种平面设计方法；支持直线、圆曲线纵断面线型；支持加宽、加宽渐变，超高、超高渐变等断面变化；支持“纬地、EICAD”等路线软件源文件的导入；弥补了Revit无路线的短板。

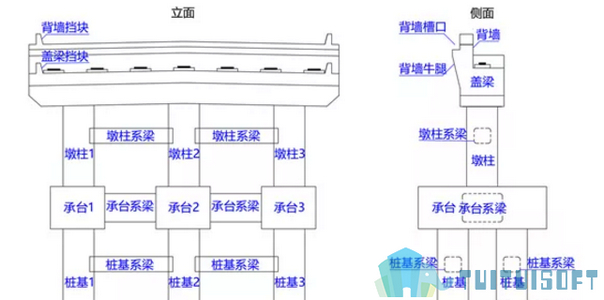

桥梁专业：涉及简变连T梁、简变连小箱梁、简支大箱梁、三跨连续箱梁4种桥型；可自由组合盖梁、挡块、背墙、牛腿、墩柱、承台、桩基、系梁等构件；支持长、宽、高、梁数量、斜交、伸缩缝槽口等几乎所有尺寸的参数化。
道路专业：涉及整幅、分离两种断面，单幅、双幅两种路幅型式；涉及一级混凝土挡墙和边坡两种路基防护型式；
零散构件专业：支持如景观灯、桥铭牌等自定义构件指定位置的放置；可按坐标点进行单构件摆放，也可按路线、桩号进行多构件摆放；
适用版本&系统：
操作系统：64位Windows7、Windows8、Windows10操作系统
revit版本：本软件适用于Revit2016～2020
下载地址：
传送门：http://tuituisoft.com/soft/2/181.html
好啦，关于免费的BIM路桥revit插件，小编就给大家介绍、分享到这里，希望能够对你的建模之路减少压力，让你工作更高效！
