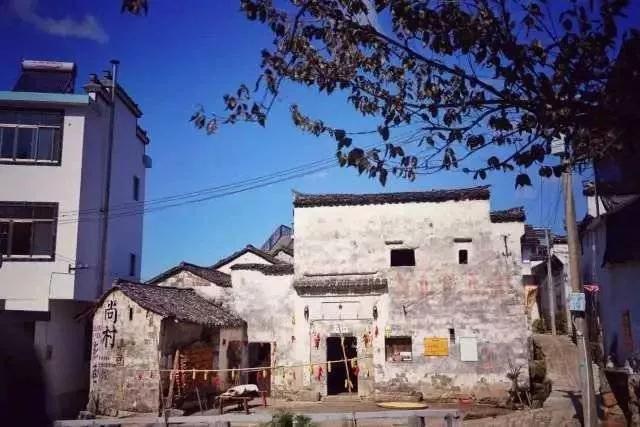

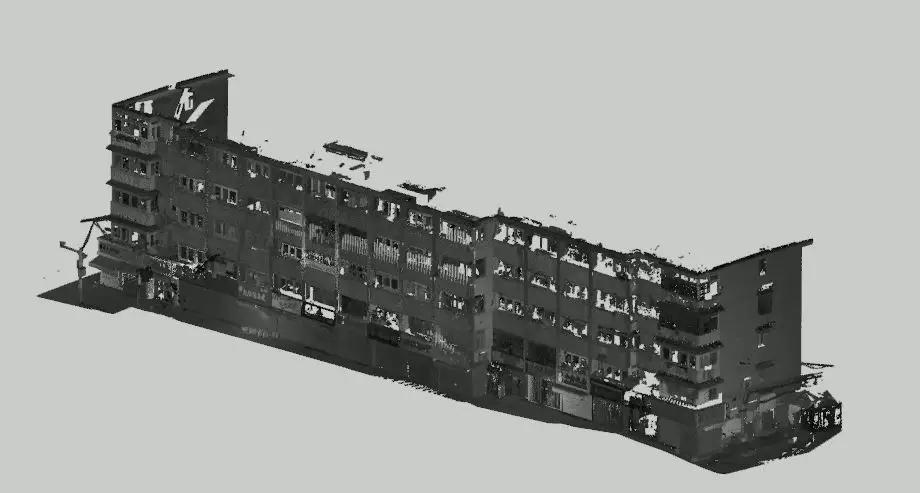

项目名称：古建筑BIM改造 项目地点：安徽省绩溪县 项目内容：利用三维激光点云扫描和BIM技术，对需改造的古建筑进行扫描，点云逆向建模，生成图纸后对建筑进行再设计。 项目背景： 祠堂是徽州古村的最主要建筑。 项目工作内容： 1.对现场制定建筑做激光扫描获取三维点云数据； 2.整体布控扫描机位测站位置； 3.原始点云数据导入并预处理； 4.整体点云数据精确拼接； 5.按照甲方需求，通过点云数据绘制出建筑的外观、内墙、梁地形等相关模型；

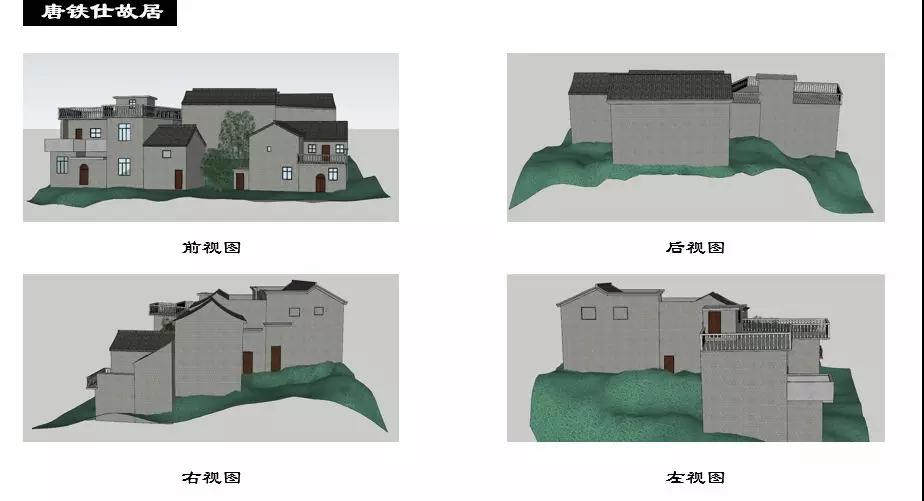

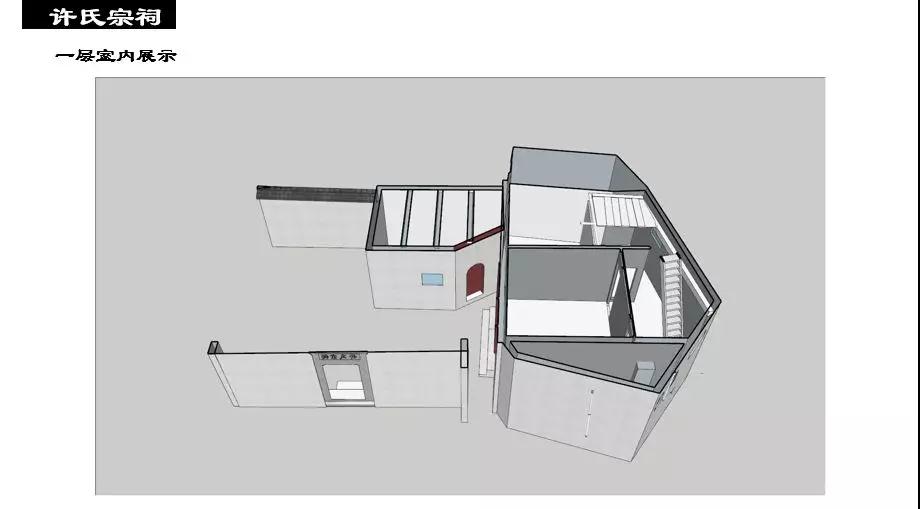

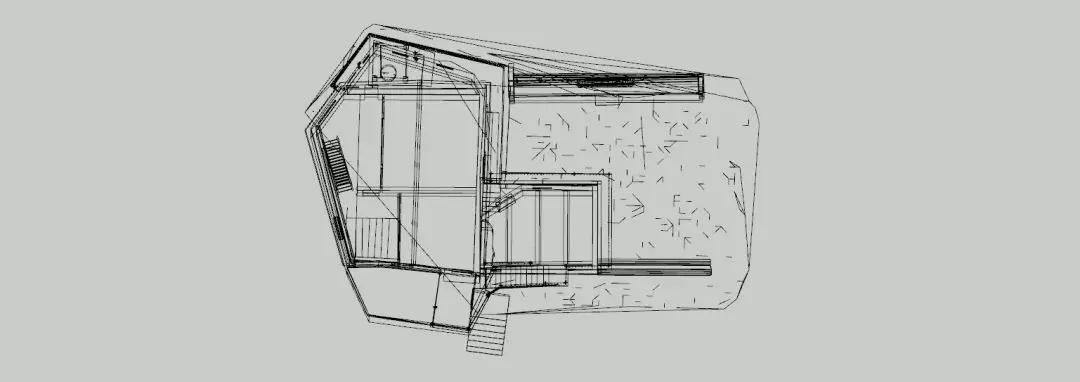

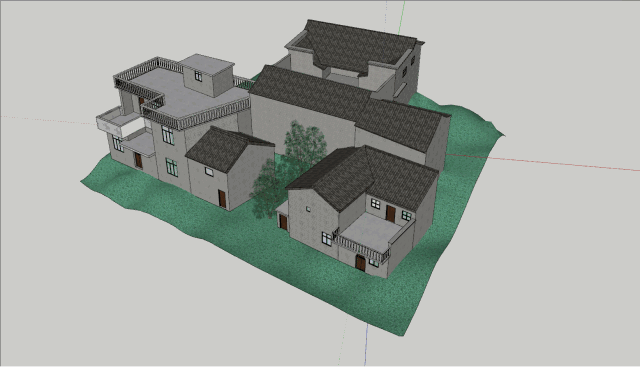

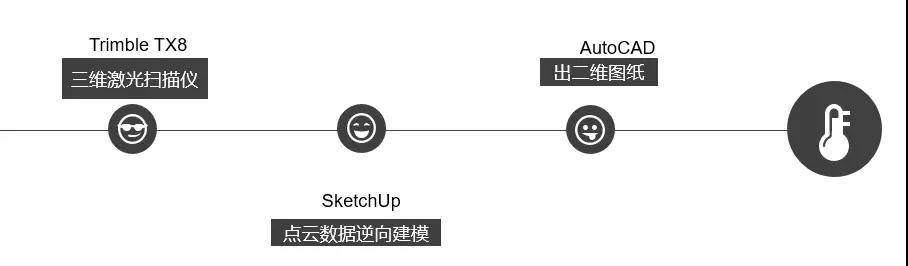

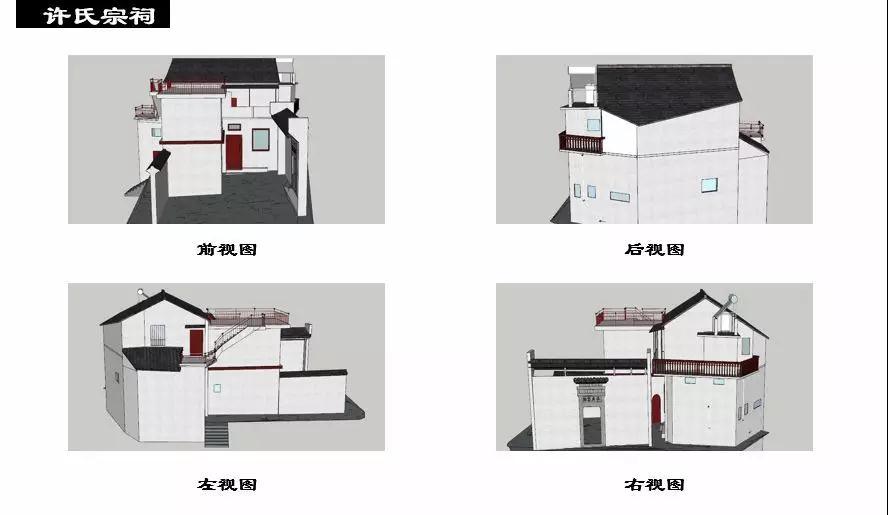

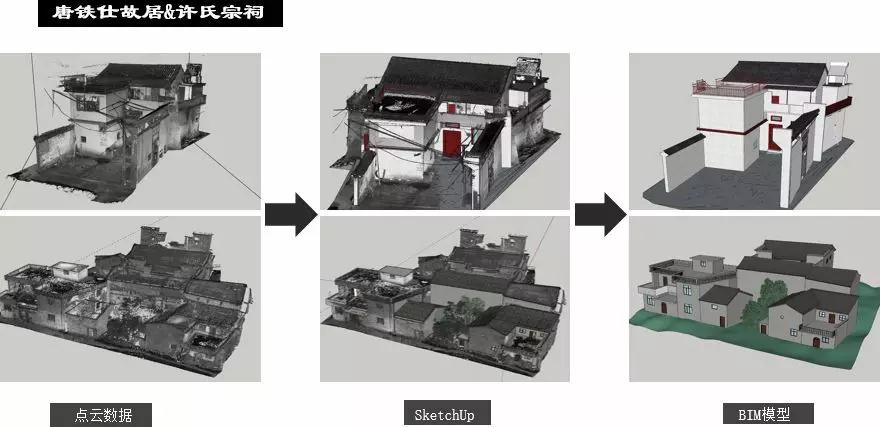

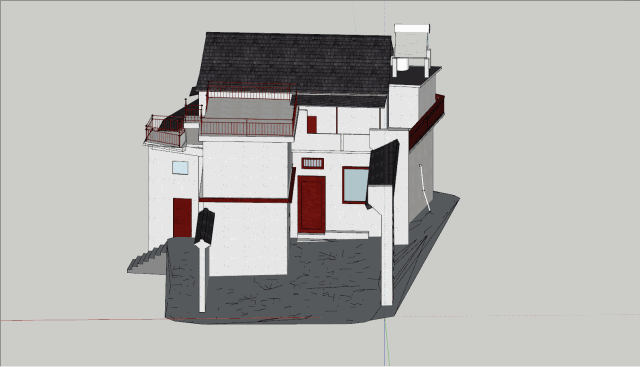

在改扩建的项目中，利用点云逆向建模，解决了没有图纸和任何建模辅助资料的根本性问题。 利用公司自主研发的插件，将点云数据完整导入SketchUp软件当中，通过点选等操作确定模型中墙体、台阶、门窗等位置，最终可以完成点云逆向建模的需求。 将从前视图、后视图、轴测图等多个角度展示唐铁仕故居及许氏宗祠的项目模型 许氏宋祠 唐铁仕故居 唐铁仕故居 天拓集团将积极参与并研究三维扫描和BIM技术在建设工程领域的应用，积极创新，解拓进取，为客户提供最优秀的BIM咨询与服务，为推进中国建筑业进入智慧建造时代贡献力量！
