迈达斯软件丨Midas Civil定义点格

功 能

选定点格的间距和显示区域。

点格的显示是由初始参数的选择决定的，初始参数在工具 > 参数设置中使用环境中的视图内设置。

点格显示在UCS的x-y平面中。点击视图 > 栅格中的点格命令可以显示或不显示栅格。将该功能与捕捉点格同时使用将提高建模的方便性。

命 令

从主菜单中选择模型 > 栅格 > 定义点格...。

从树形菜单的菜单表单中选择模型 > 栅格 > 点格。

在图标菜单中单击设置点栅格。

输  入

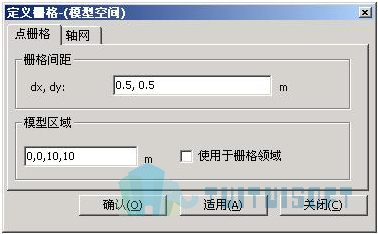

<图1> 定义点格对话框

栅格间距

dx、dy

输入用户坐标系x、y方向的点格间距。

dx=dy时，可以只输入dx。

注
在此建立的栅格间距只能应用于当前工作状态，并可以随时更改栅格间距。在工具 > 参数设置 > 视图中设置的栅格间距将被设定为默认的栅格间距，每次打解新文件或已有文件时，将按默认的栅格间距工作。

模型区域

如果仅在特定范围内显示点格，需要输入栅格边界，并选中使用于栅格领域。

按Xmin, Ymin, Xmax和Ymax的顺序输入数据。

按以下示例输入：

只输入'20'时表示

Xmin = 0, Ymin = 0, Xmax =20, Ymax =20

输入'20, 30'时表示

Xmin = 0, Ymin = 0, Xmax = 20, Ymax = 30

输入'10, 15, 20, 30'时表示

Xmin = 10, Ymin = 15, Xmax = 20, Ymax = 30
