可以检查结构梁的梁底净高，并对结果进行按类型进行分组、汇总和显示。
在“isBIM通用”选项卡下选择点击“梁高检查”，如下图所示。

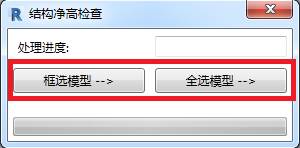

在弹出的“结构净高检查”对话框中，选择点击“框选模型”或者“全选模型”按钮来确定梁高检查的范围，进行检查操作。

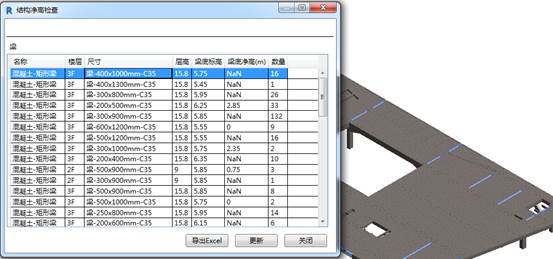

操作完成后，弹出“结构净高检查”对话框，其中梁列表显示了梁的名称、楼层、尺寸、层高、梁底标高、梁底净高和数量信息。双击列表中一行，可以在模型中突出显示所选梁的实例，如下图所示。
具体参数解释如下：
层高：为该构件的高程点；

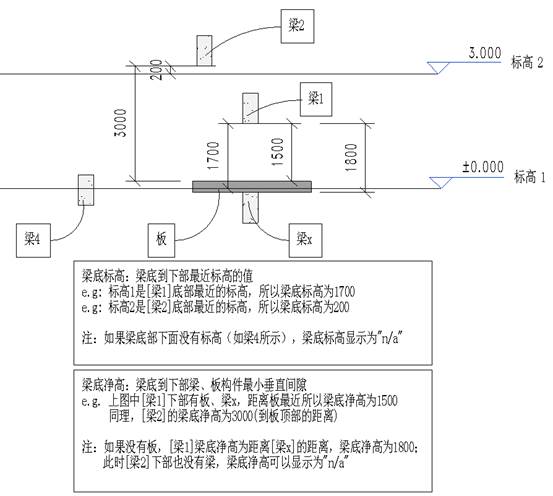

梁底标高、梁底净高如图所示：

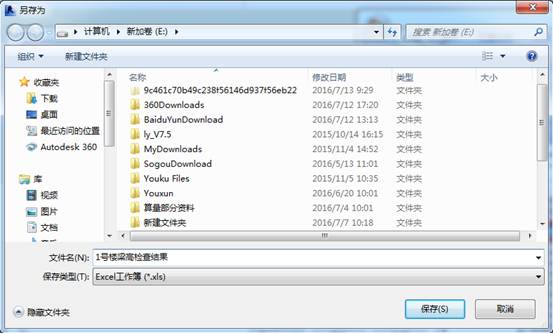

在对话框中点击“导出Excel”按钮，将会弹出“另存为”窗口，在窗口中选择保存目录，输入文件名称，点击“保存”按钮，将当前信息导出，如下图所示。
操作完成后，可以在设置目录中看到导入的Excel文件，内容与对话框一致。
