在注释选项卡中，我们提供了单行文字、尺寸标注、构件平面定位和构件标记等功能。
柱定位
该功能用于标注柱定位相关的尺寸，目前支持矩形柱、非矩形柱、圆形柱。暂时不支持斜柱。

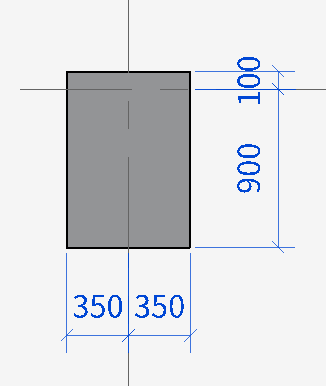

图：矩形柱定位标注

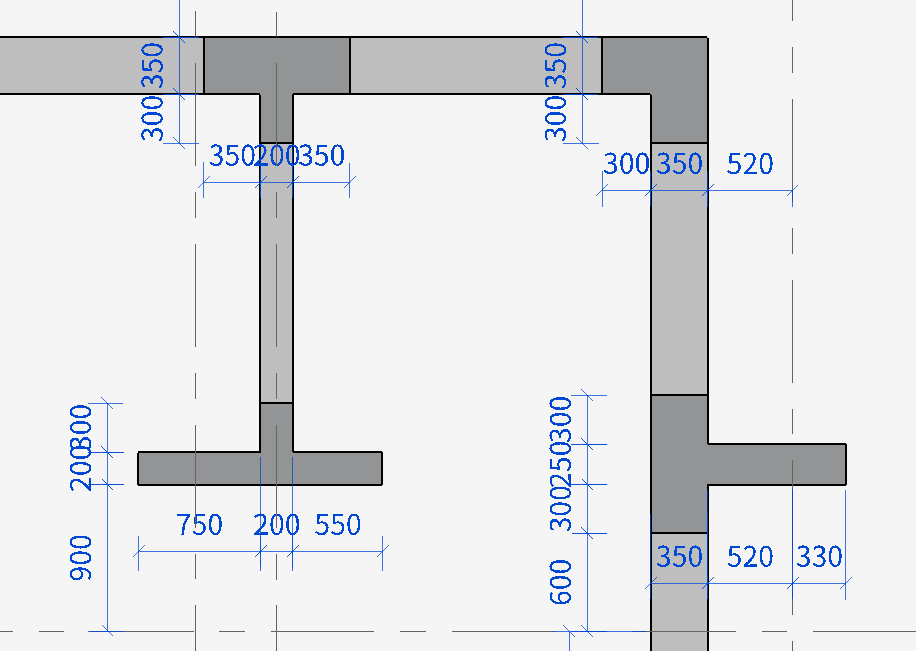

图：非矩形柱定位标注

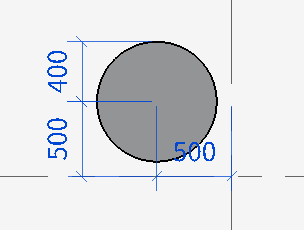

图：圆形柱定位标注
墙定位
该功能用于标注墙定位相关的尺寸。暂不支持弧形墙和变截面墙。

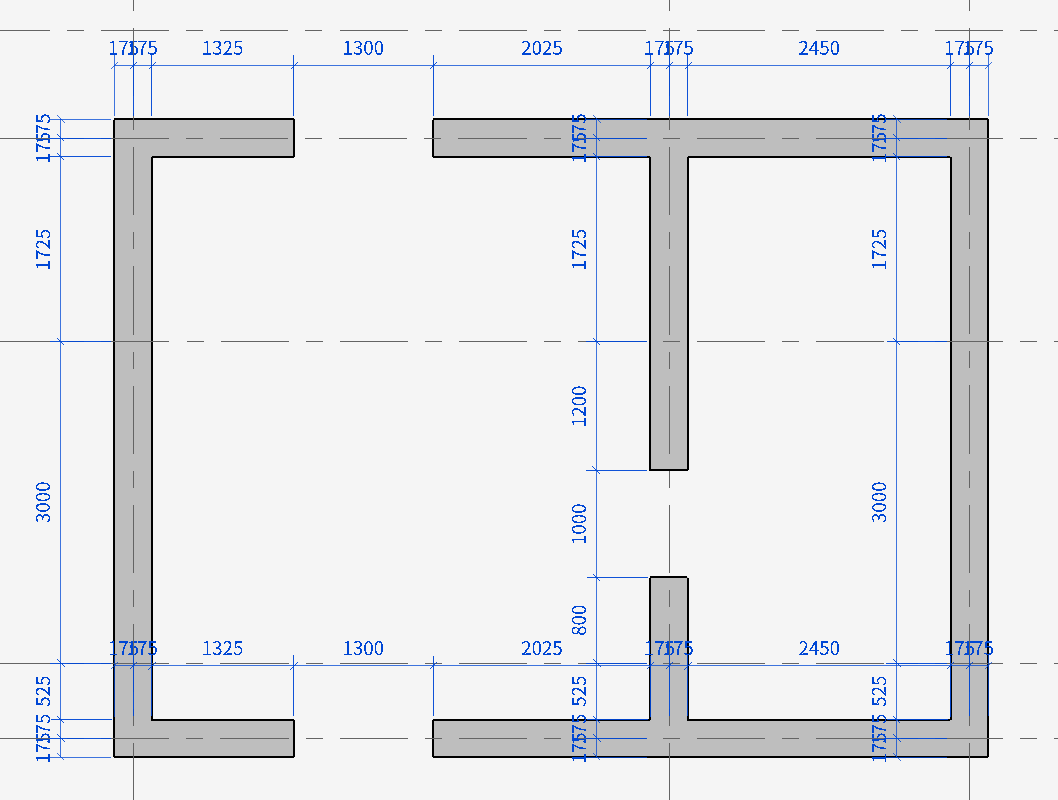

图：墙定位功能示意图
柱注释
可以通过“相对基面”设置标注的高程的基面位置；通过“显示高程”设置是否要显示高程。

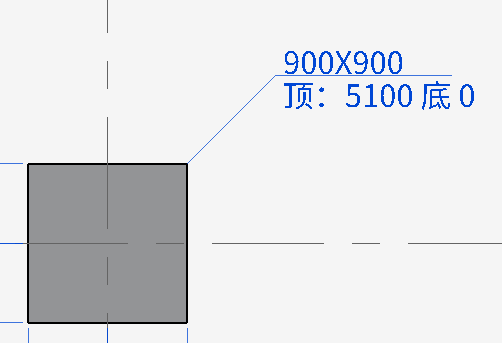

图：柱注释功能示意图
梁注释
可以通过“相对基面”设置标注的高程的基面位置；通过“显示高程”设置是否要显示高程。

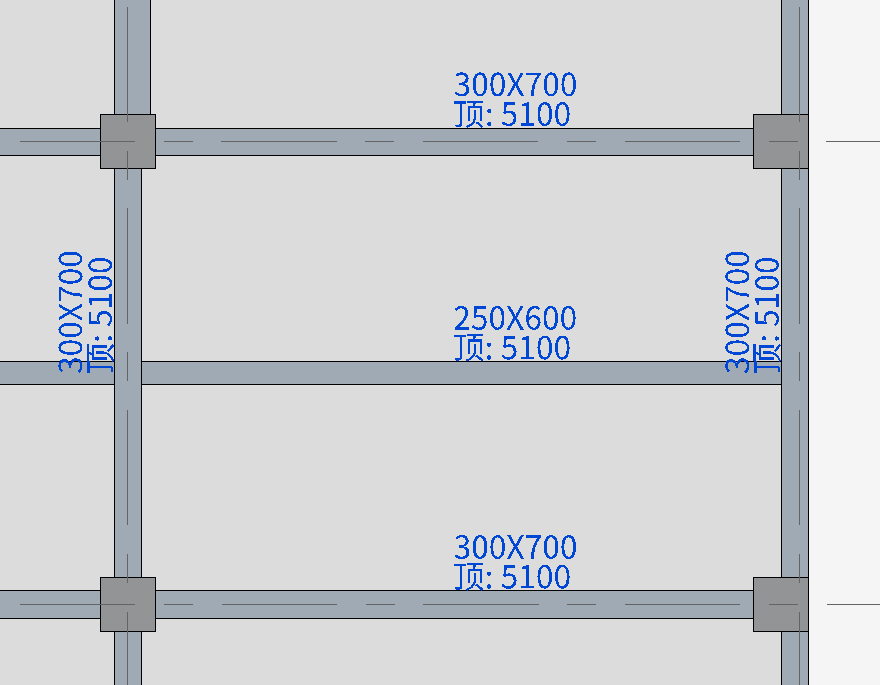

图：梁注释功能示意图
板注释
可以通过“相对基面”设置标注的高程的基面位置；通过“显示高程”设置是否要显示高程。

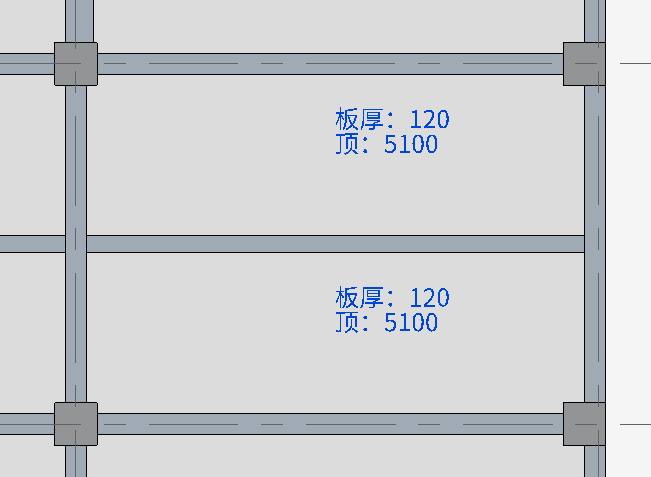

图：板注释功能示意图
墙注释
可以通过“相对基面”设置标注的高程的基面位置；通过“显示高程”设置是否要显示高程。

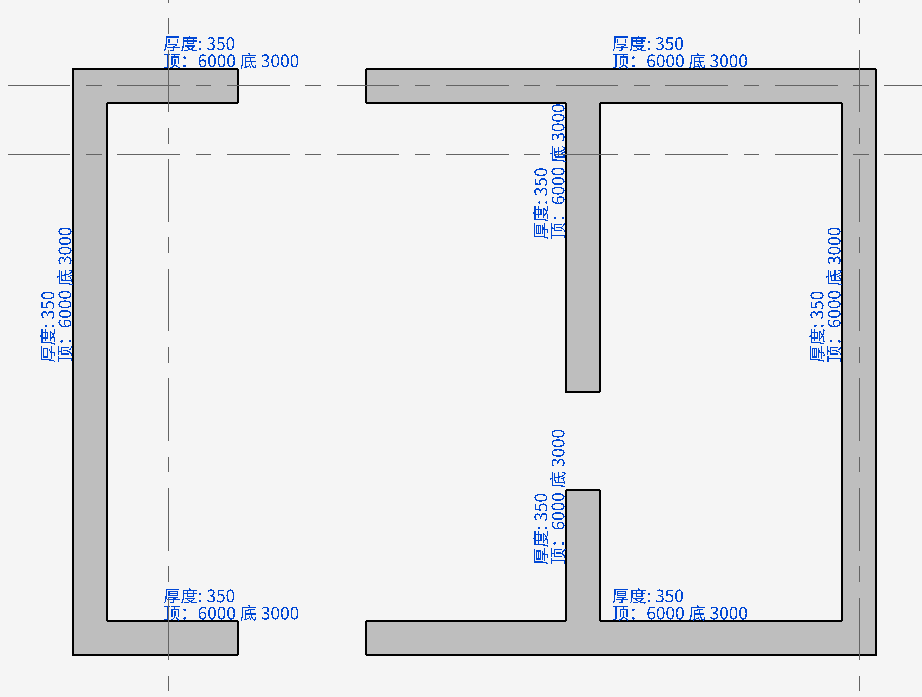

图：墙注释功能示意图
单行文字和尺寸标注
如果需要对定位内容或注释内容做调整，可以使用“单行文字”和“尺寸标注”进行手动调整。
