识别连梁表
操作步骤：
1. 单击选项卡“建模”➤“识别连梁”➤“识别连梁表”，，拉框选择连梁表中的数据，如下图所示黄色线框为框选的柱表范围，按右键确认选择；
2. 弹出“识别连梁表”窗口，识别时是自动匹配表头，减少用户手动操作，提高易用性和效率。

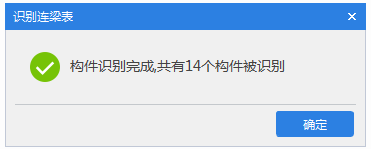

3. 点击“识别”按钮即可将“选择对应列”窗口中的连梁信息识别到软件中并给出提示：
识别连梁
操作步骤：
识别连梁的操作步骤与“识别梁”完全一致，选择“识别梁”，识别时，选择“连梁”构件类别即可识别为连梁，具体介绍如下；如：
在“识别梁构件”功能中，可以选择类别为“连梁”；
在“点选识别梁”功能中，可以选择类别为“连梁”；

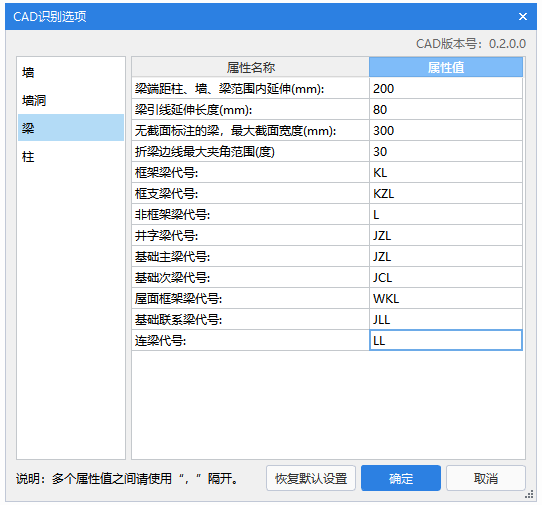

对于构件名称中有‘LL’字符的，软件会默认识别为连梁。程序是根据“CAD识别选项”进行名称匹配的，用户也可以根据实际情况修改对应的匹配名称。
