识别墙洞表
操作步骤：

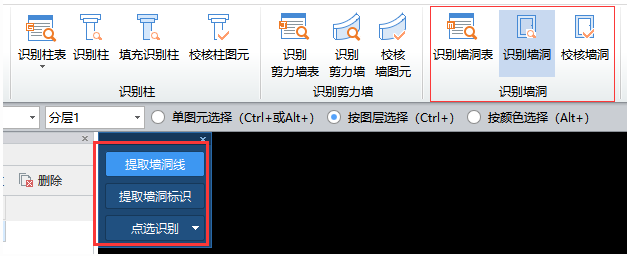

1. 单击选项卡“建模”➤“识别墙洞”➤“识别墙洞表”，拉框选择墙洞表中的数据，按右键确认选择；
2. 弹出“识别墙洞表”窗口，
3. 点击“识别”按钮即可将窗口中的墙洞表信息识别到软件的墙洞中并给出提示。
4. 点击“确定”，完成墙洞表识别。
识别墙洞
操作步骤：
1. 单击“建模”➤“识别墙洞”➤“提取墙洞线”，利用“单图元选择”、“按图层选择（Ctrl+）”或“按颜色选择（Alt+）”功能选中需要提取的墙洞线CAD图元；按软件下方提示，点击鼠标右键确认提取，则选择的墙洞线CAD图元自动消失，并暂时存放在“已提取的CAD图层”中。
2. 单击“建模”➤“识别墙洞”➤“提取墙洞标识”，利用“按图层选择”或“按颜色选择”的功能选中需要提取的墙洞的名称标识CAD图元；按软件下方提示，点击鼠标右键确认提取，则选择的墙洞标识CAD图元自动消失，并暂时存放在“已提取的CAD图层”中。
3. 完成提取墙洞线和提取墙洞标识操作后，点击单击“建模”➤“识别墙洞”➤“自动识别”/“框选识别”/“点选识别“。
