GTJ/GCL/Revit

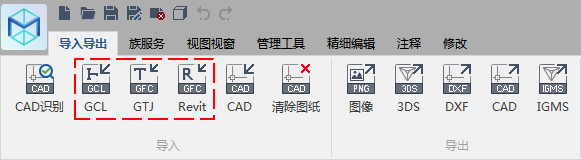

1. 单击“导入导出”➤“导入”➤“GCL”、“GTJ”或“Revit”按钮

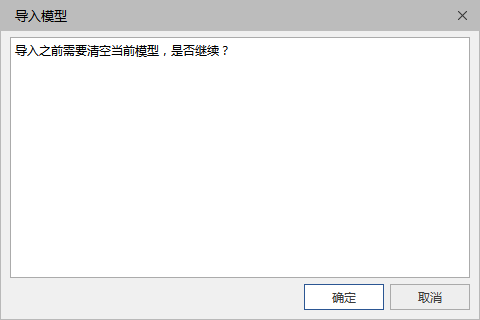

2. 如下图，弹出提示对话框，点击确定后当前项目中的所有数据将被清空，且进入步骤3，点击取消后则撤销所有导入操作恢复到原状态
3. 弹出选择文件对话框选择模型文件文件，可选择格式有“*.GCL9”、“*.GCL10”、“*.gfc2”格式模型文件，选好文件后点击确定进入步骤4

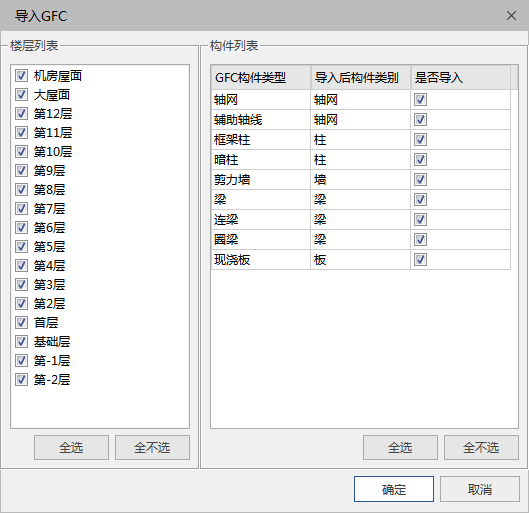

4. 如下图，弹出导入设置对话框，可以通过设置来选择导入模型的范围，未勾选的范围则不导入到当前项目文件中来，完成设置后点击确定导入模型，在程序左下角状态栏中可以看到导入进度条
CAD

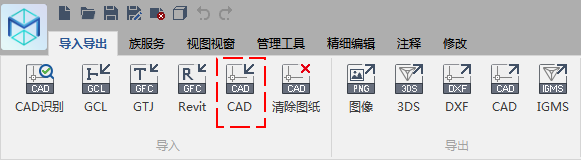

1. 单击“导入导出”➤“导入”➤“CAD”按钮
2. 弹出选择文件对话框选择CAD文件，可选择格式有“*.dwg”、“*.dxf”格式文件，选好文件后点击确定进入步骤3
3. 如下图，弹出导入设置对话框，完成设置后点击确定导入CAD图纸模型，图纸将放置在所设置的标高位置
