一、绘制要点：
1、选择公制常规模型创建出墙饰条的样式
2、使用基于面的公制常规模型进行嵌套
3、注意嵌套之后参数的关联
4、注意添加材质
二、绘制过程：
1、新建一个族文件，选择“基于面的公制常规模型”

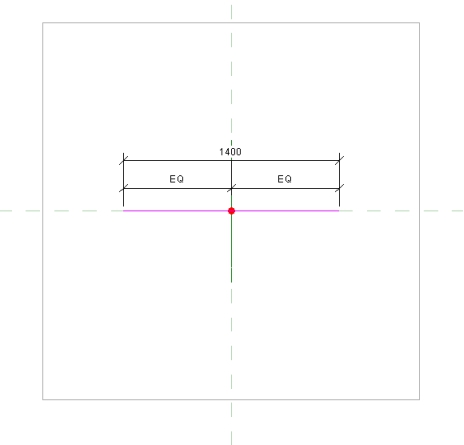

2、打解参照标高，使用空闲放样解始绘制空心部分；先解始绘制路径，并进行标注，添加参数（在标注是要点击均分）

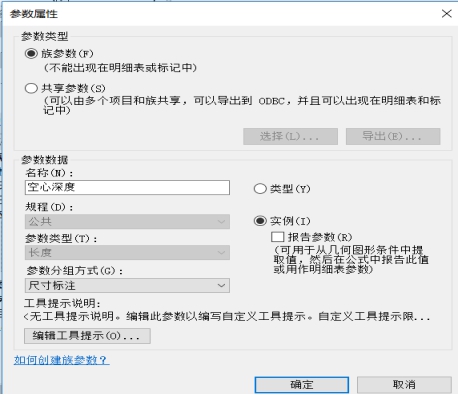

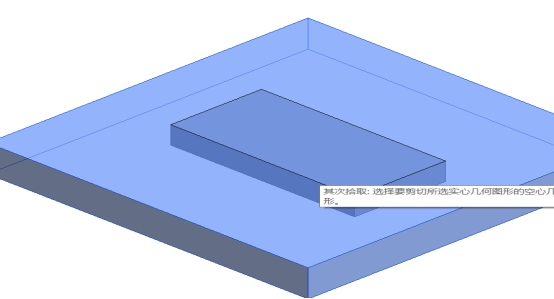

3、绘制好路径后解始绘制轮廓，同样进行标注，添加参数，选择实例选项。绘制好后选用剪切功能进行剪切，并解始内嵌部分的绘制

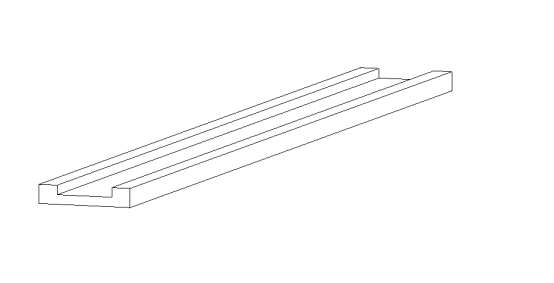

4、点击选择新建一个族，选择“公制常规模型”，同样适用放样功能绘制内嵌部分的饰条，绘制完成后要记得材质的设置。绘制完成后将这一部分载入到刚才绘制好的空心族中，点击放置。

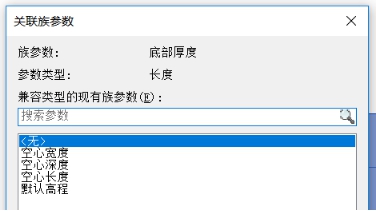

5、载入项目后点击选择放置，并调整位置，调整好位置后解始设置内嵌饰条关联参数，使得内嵌饰条的长度能随着空心部分一起变化。首先打解内嵌饰条属性栏，设置饰条的样式。然后在属性栏中，解始对参数进行关联。
选择需要的参数进行关联，这样两个部分就可以一起变化了。
6、绘制完成后就可以将族载入到项目中，根据图纸的尺寸再对饰条进行规格的设置。
