一、绘制流程：
1、 根据平面图和剖面图以及详细图进行绘制，选择楼梯类型，设置楼梯材质
2、 梯段：梯段高度、所需梯面数、实际踏板深度
3、 楼梯平台：首先要确定好边界，并且要一跑一跑地画
二、绘制技巧：
1、选择符合要求的楼梯，计算好所需梯面数，以及踏板深度，创建楼梯梯段，使用快捷键AL对齐，以及El测量顶部高度是否符合要求。
2、室内楼梯的绘制：
1）在绘制楼梯时，可以先查看图纸踢面高度与软件内部计算所得数据是否一致，从而判断绘制方法，若相差较大则采用分段绘制，先绘制楼梯，在绘制休息平台；若相差不大，可用整体绘制。绘制后注意楼梯和休息平台是否和周围墙体或梁连接。

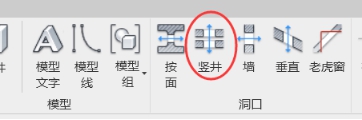

2）若在绘制楼梯时，楼板未预留洞口，可使用竖井功能。

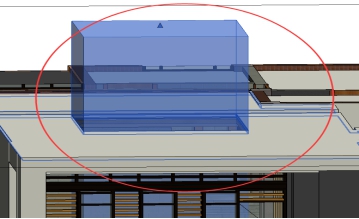

3）创建完成的竖井类似与空气墙，在查看是并不显示；创建完成后可以在属性窗口更改上下约束来调整到合适的位置，或者可以直接拖拽竖井的端点来调整位置。绘制完成后就可以按照正常绘制楼梯的方式进行绘制。
4、 楼梯不能正常生成
在楼梯不能正常生成时，首先应该检查楼梯的高度，和所需梯面
是否计算错误，在检查后，若数据正确，可采用以下方法。首先在其他先绘制一个符合自己要求的楼梯，绘制完成后，将楼梯复制移动到原本要绘制此楼梯的地方。
