2.3.5 定点偏移
以选定起点和终点方向的方式生偏移。
菜单位置：
管综易>调整>定点偏移

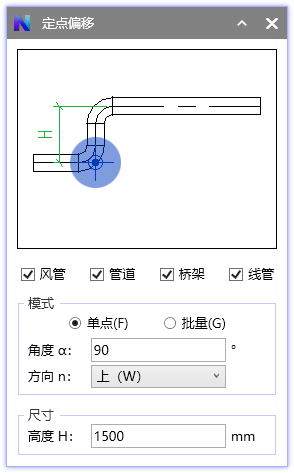

功能面板：
操作流程：
单点模式：在一个管线上拾取起点和终点方向来生成偏移
1)设置角度、方向和高度
2)单击左键，拾取起点
3)在同一个管线上单击左键，拾取终点方向
4)定点偏移完成
批量模式：先选择所有需要偏移的管线，再在其中一个管线上拾取起点和终点方向来生成偏移
1)设置角度、方向和高度
2)点选/框选拾取需要偏移的管线，单击右键完成拾取
3)在其中一个管线上单击左键，拾取起点
4)在同一个管线上单击左键，拾取终点方向
5)定点偏移完成
属性参数：
属性 | 值 | 描述 |
类别 | 风管，管道，桥架，线管 | 选择MEP管线类别，可以多选 |
模式 | 单点/批量 | 选择在单个管线上循环点选，或选择有多选的批量循环点选 |
角度α | 0~90° | 设置偏移的倾角 |
方向n | 上，下，左，右 | 设置偏移的方向，根据视图方向计算 |
高度H | 自定义 | 设置偏移管的高度值（中心线） |
注意：
•插入点捕捉，受Revit捕捉设置影响
