1.5 穿房入户 套管洞口

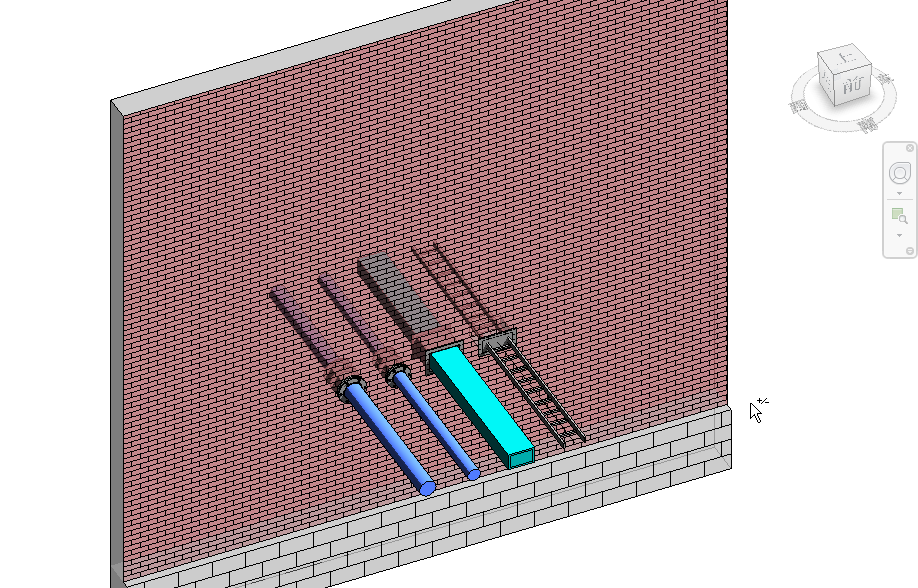

当MEP管线贯穿构筑物时，可以非常方便地在相应位置生成预留套管和洞口。
解启随管联动后，对管线和构筑物进行任何移动位置、改变尺寸或是调整标高等等操作，套管和洞口参数都会进行自动更新。
管综易内置了常用的17个套管和洞口族，并根据02S404防水套管等专业图集中的规格参数严格制作。
普通生成

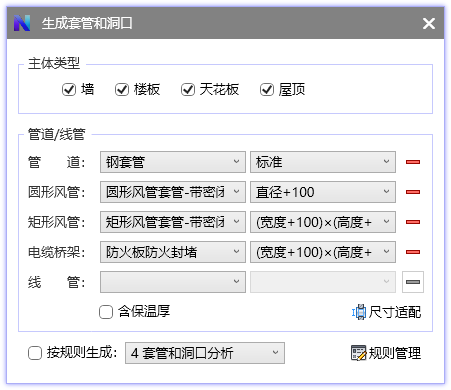

设置需要生成的套管“族”和“类型”

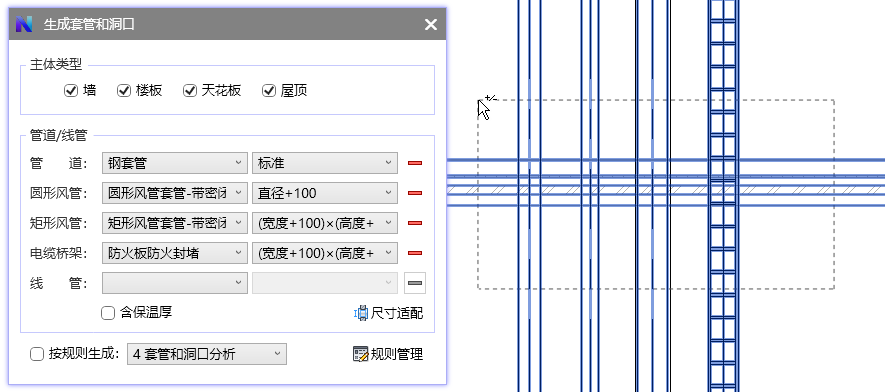

点选/框选拾取“构筑物”和“管线”
点击左上角“完成”按钮结束拾取，支持“鼠标右键”、“空格”或“回车”快捷完成
套管和洞口生成完成
规则生成

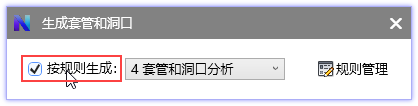

勾选“按规则生成”并选择规则，可以通过“规则管理”
进行修改

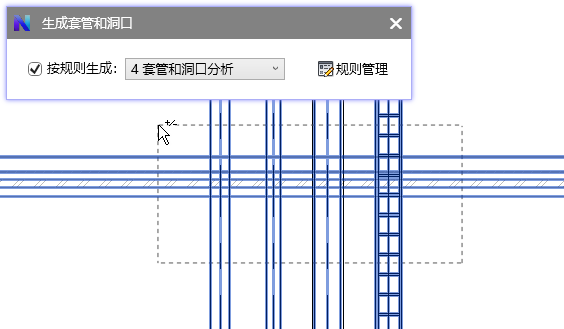

点选/框选拾取“构筑物”和“管线”
点击左上角“完成”按钮结束拾取，支持“鼠标右键”、“空格”或“回车”快捷完成
套管和洞口生成完成
