根据管线之间的空间关系、尺寸、布管系统配置（默认管件/配件）等信息，进行全自动化的智能连接。
当管线所在平面之间的距离过大时，还可以选择“添加垂直”或“更改坡度”进行跨接。

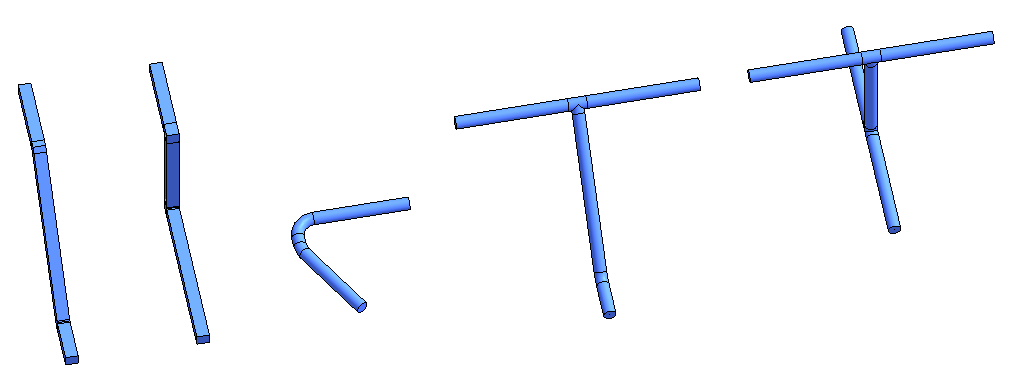

涵盖了所有的常见情况，解决了多种用户无法在Revit中实现的连接样式。
直接连接

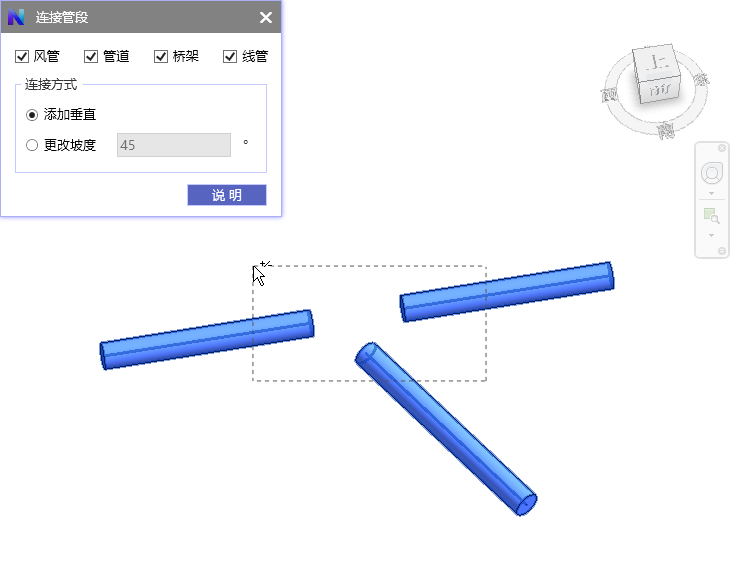

点选/框选拾取2-4个同类管线
点击左上角“完成”按钮结束拾取，支持“鼠标右键”、“空格”或“回车”快捷完成

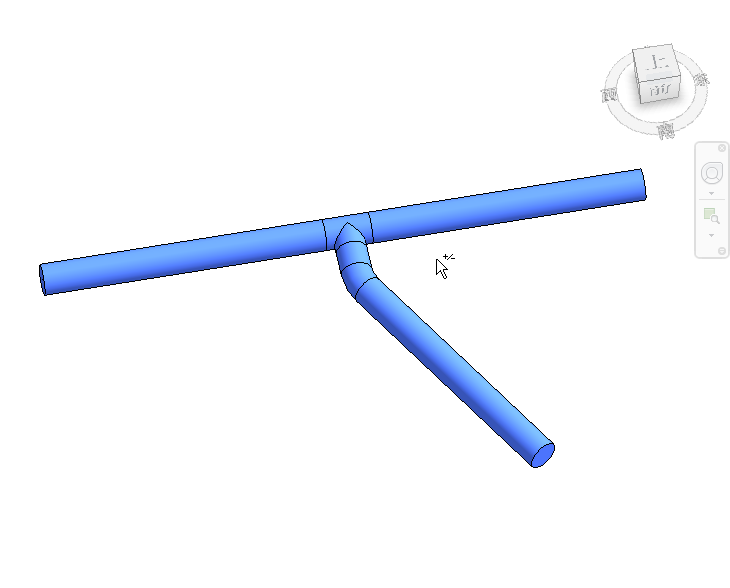

连接管线完成
添加垂直：

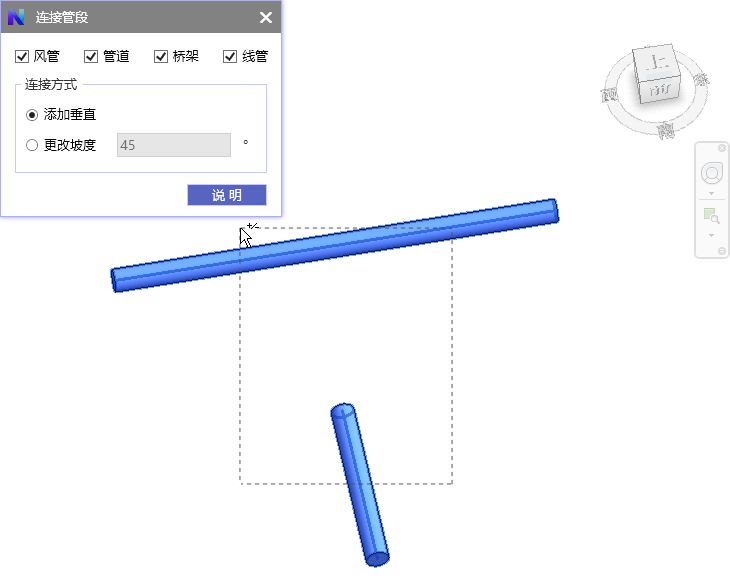

连接方式选择为“添加垂直”
点选/框选拾取2-4个同类管线（干管和支管距离较远时）
点击左上角“完成”按钮结束拾取，支持“鼠标右键”、“空格”或“回车”快捷完成

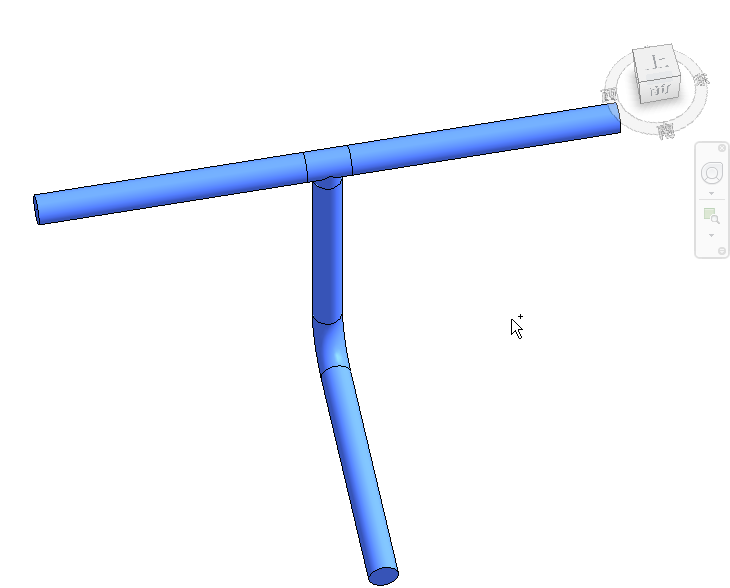

连接管线完成
更改坡度：

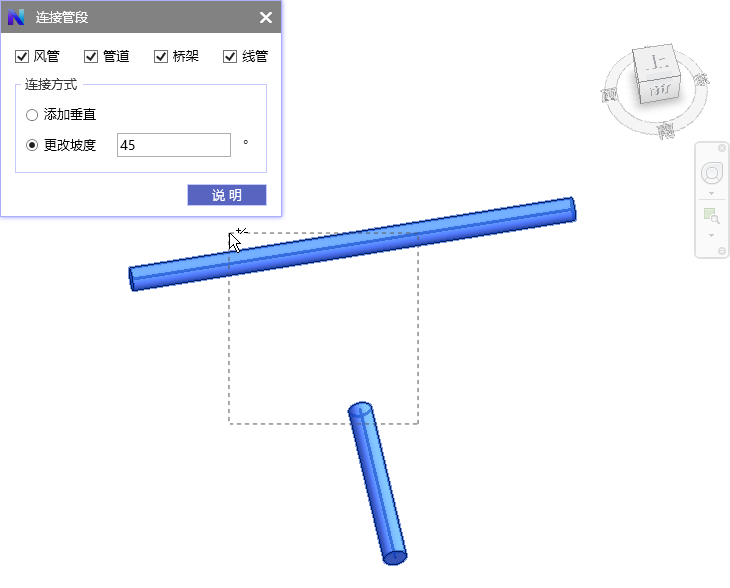

连接方式选择为“更改坡度”，可修改角度
点选/框选拾取2-4个同类管线（干管和支管距离较远时）
点击左上角“完成”按钮结束拾取，支持“鼠标右键”、“空格”或“回车”快捷完成

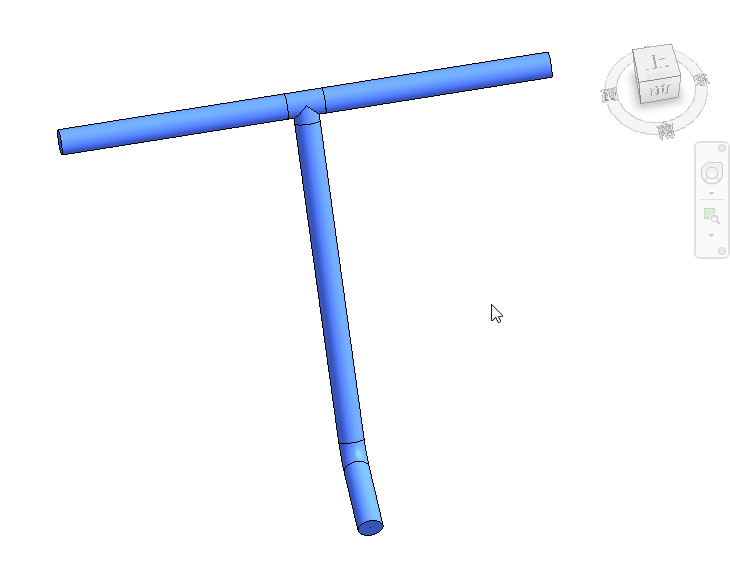

连接管线完成
