1.1 蜻蜓点水 创建立管
利用预先定义好的属性参数，以最简单的点选方式在平面视图中直接创建立管。
结合“拾取参照管线”
，甚至可以跳过设置，直接根据参照管的属性快速创建立管。
当插入点捕捉到其他同类别管线时，还能自动旋转方向进行校正，与其连接并生成必要的管件/配件。
通过定位框和插入点的设置，更能对创建的位置进行准确的偏移与定位。
直接创建：

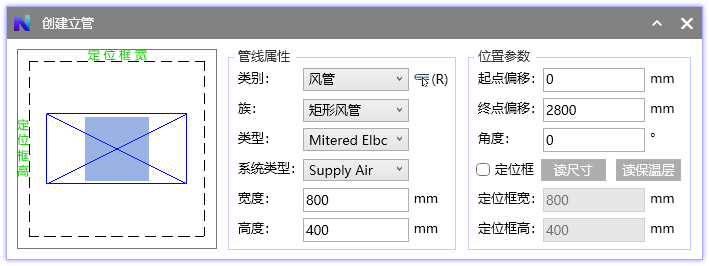

设置属性参数

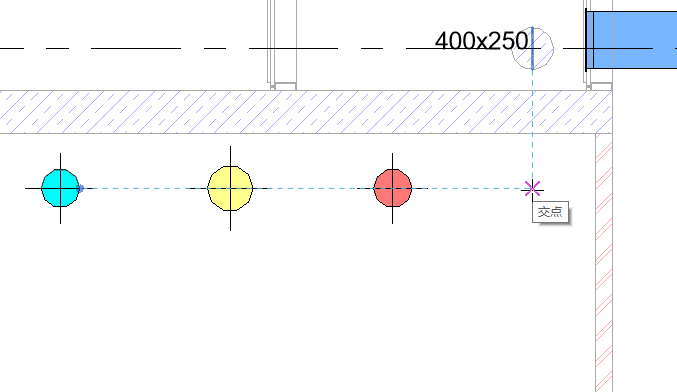

选择一个平面视图，左键单击视图中需要创建立管的位置

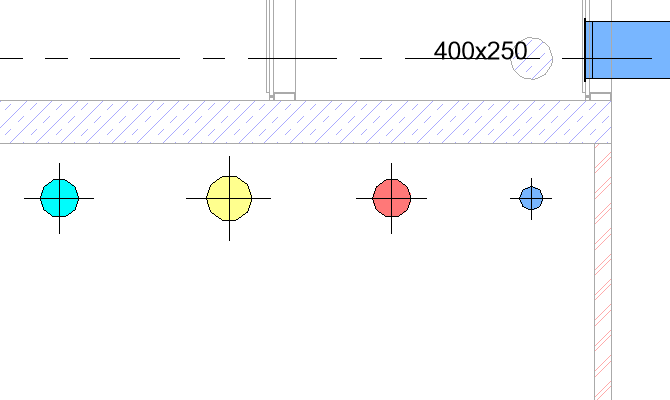

创建立管完成
参照创建：

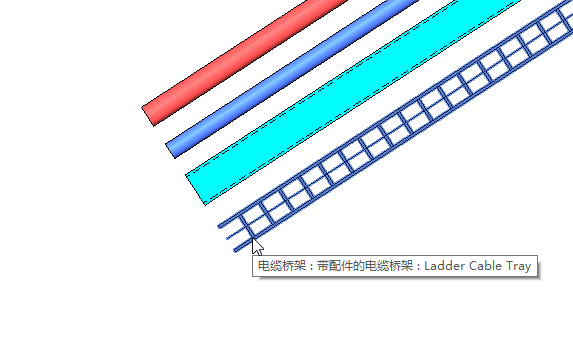

点击“拾取参照管线”快捷键（R）

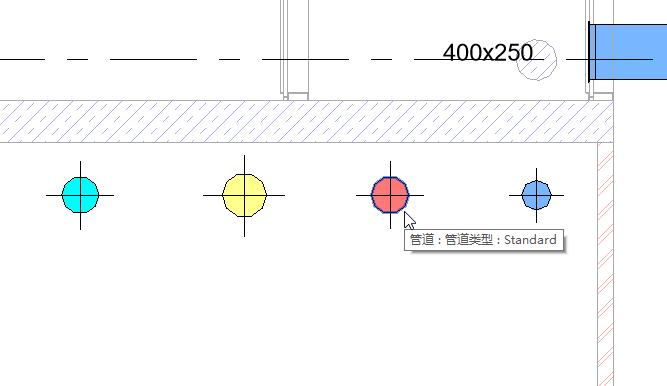

左键单击需要作为参照的管线

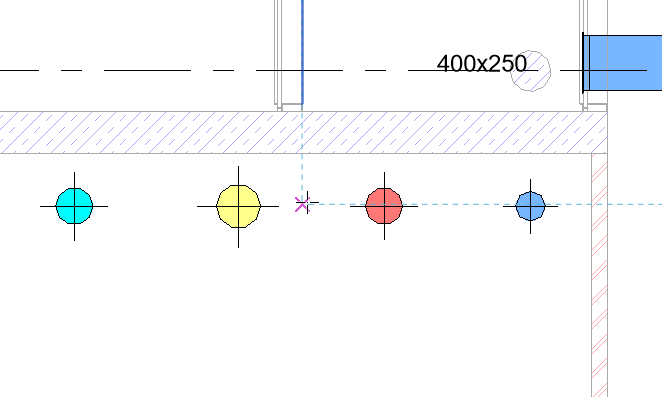

选择一个平面视图，左键单击视图中需要创建立管的“插入点”位置

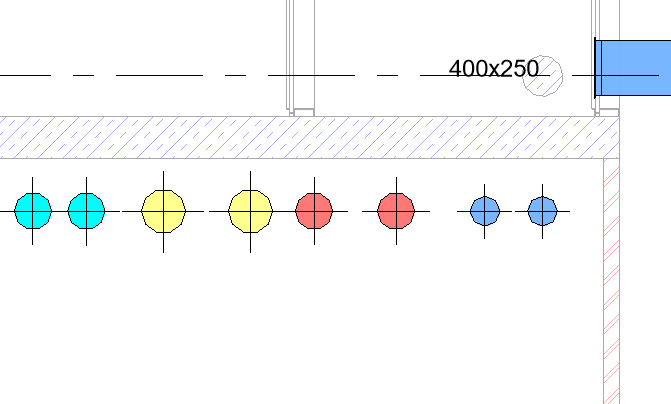

创建立管完成
自动旋转和连接：
点击“拾取参照管线”快捷键（R）
左键单击需要连接，并作为参照的管线

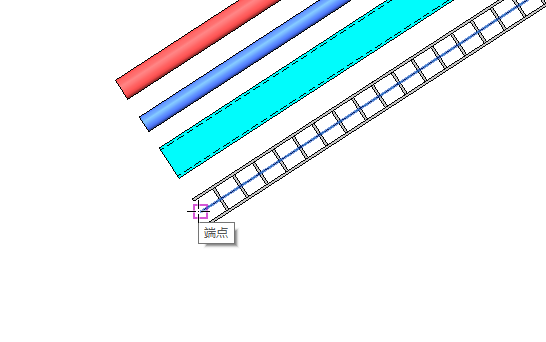

选择一个平面视图，左键单击视图中需要连接并创建立管的“插入点”位置

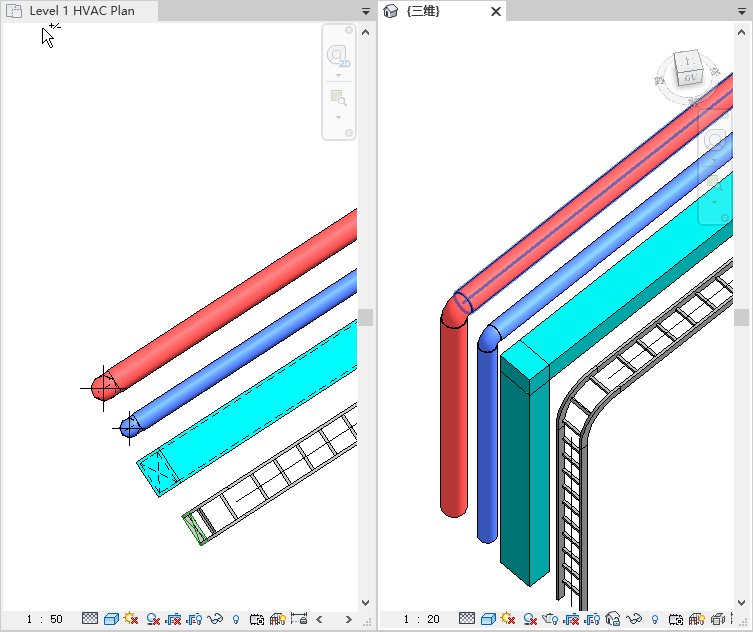

创建立管完成，创建后自动旋转并连接
