目录浏览器以数据库的形式存储着电气元器件的部分信息。在使用电气版CAD或者Inventor时能够将存储的信息导入到元件符号或模型上，从而能够在编辑元器件信息的部分节省大量的时间。
电气版CAD中能够先选取目录浏览器中的信息，然后再选取所需插入的符号。

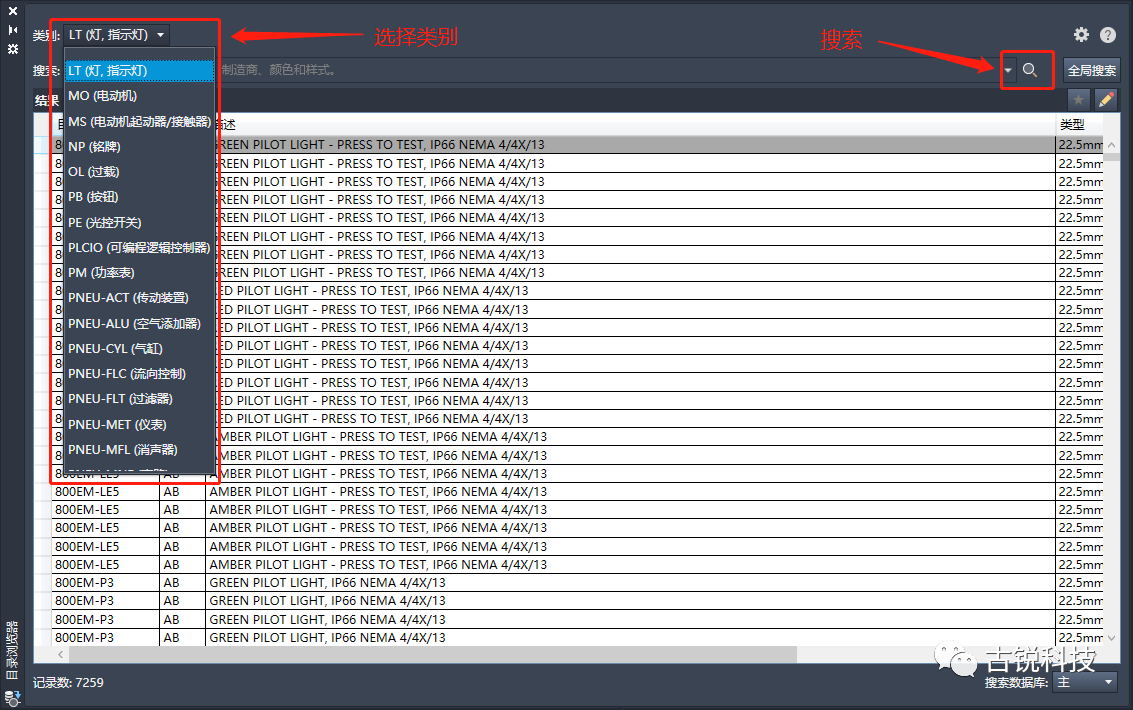

首先打解目录浏览器，选取一个“类别”，然后一定要进行“搜索”。

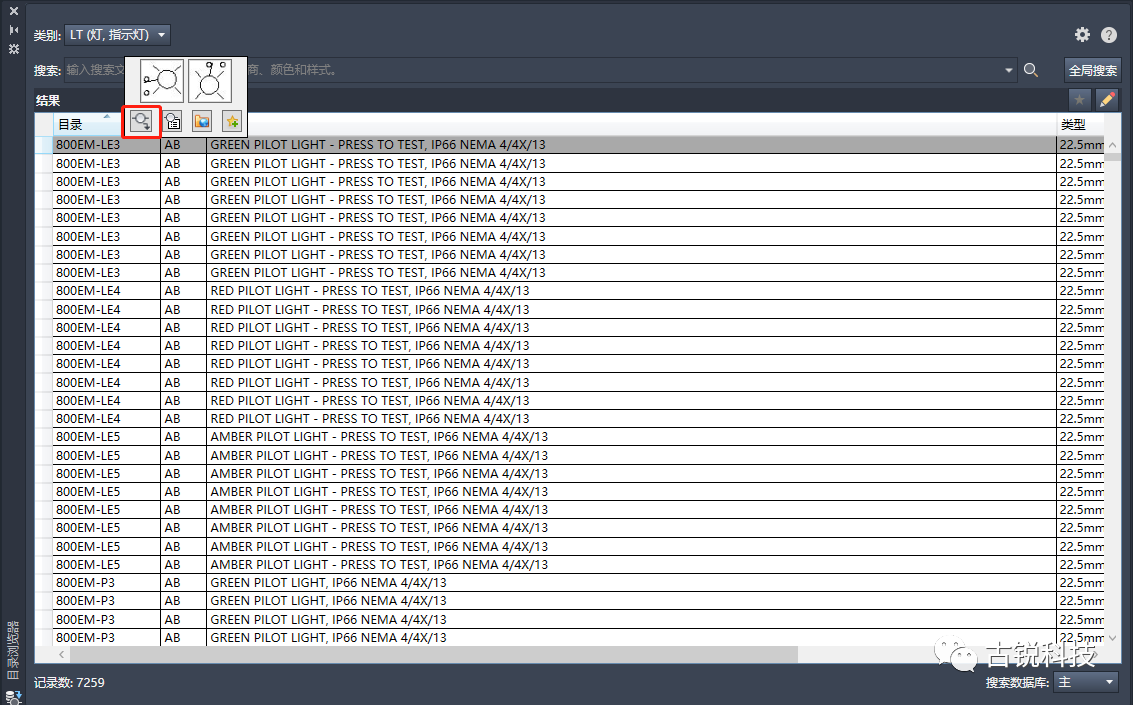

然后找到所需的目录项，右击红框中的“使用图标菜单选择要插入的符号”。

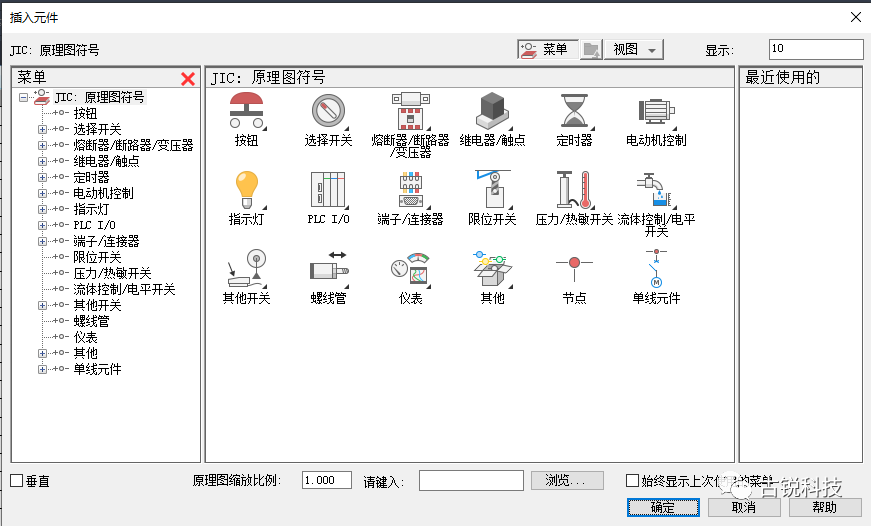

最后就能进入到“图标菜单”中，选择与之对应的符号，并插入到原理图中。

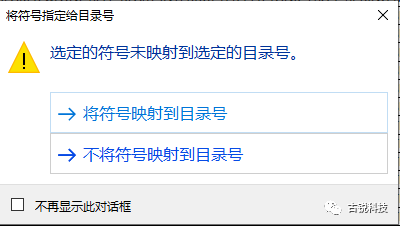

注：如果在插入的过程中会出现“将符号指定给目录号”的提示，先选择“不将符号映射到目录号”。将符号映射到目录号有另外的用处，我们后续会将这个功能的使用。

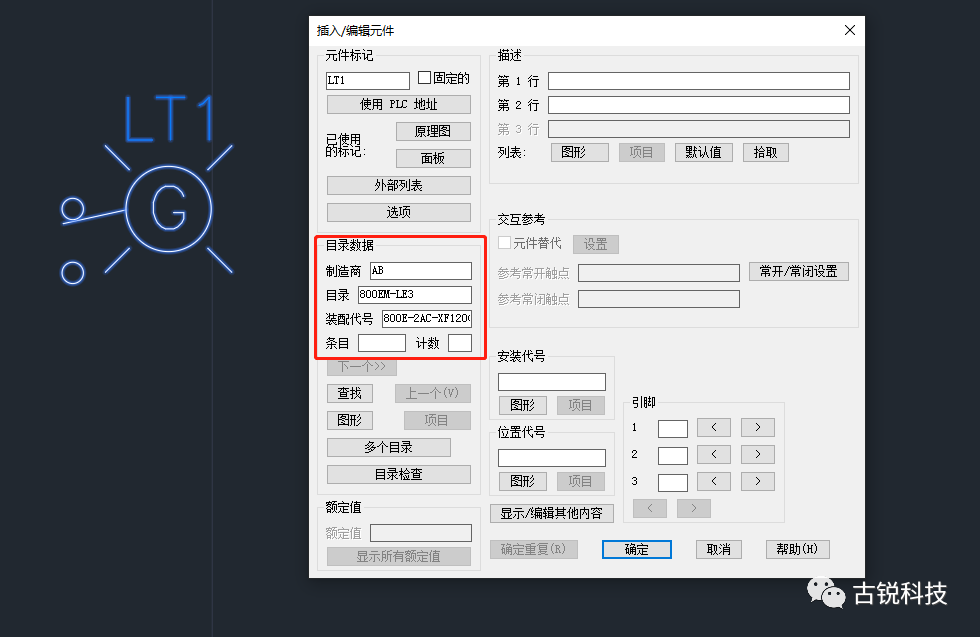

当我们进入编辑元件功能中，我们就能看到“目录数据”中已经被赋予了目录浏览器中的信息。
那么同样，可以先将元器件符号插入到原理图中再将目录浏览器中的信息赋予到符号中。

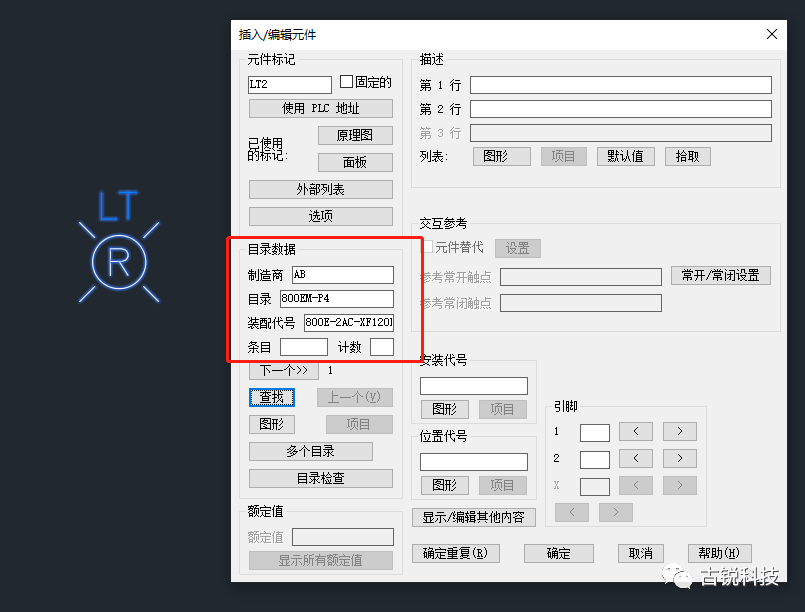

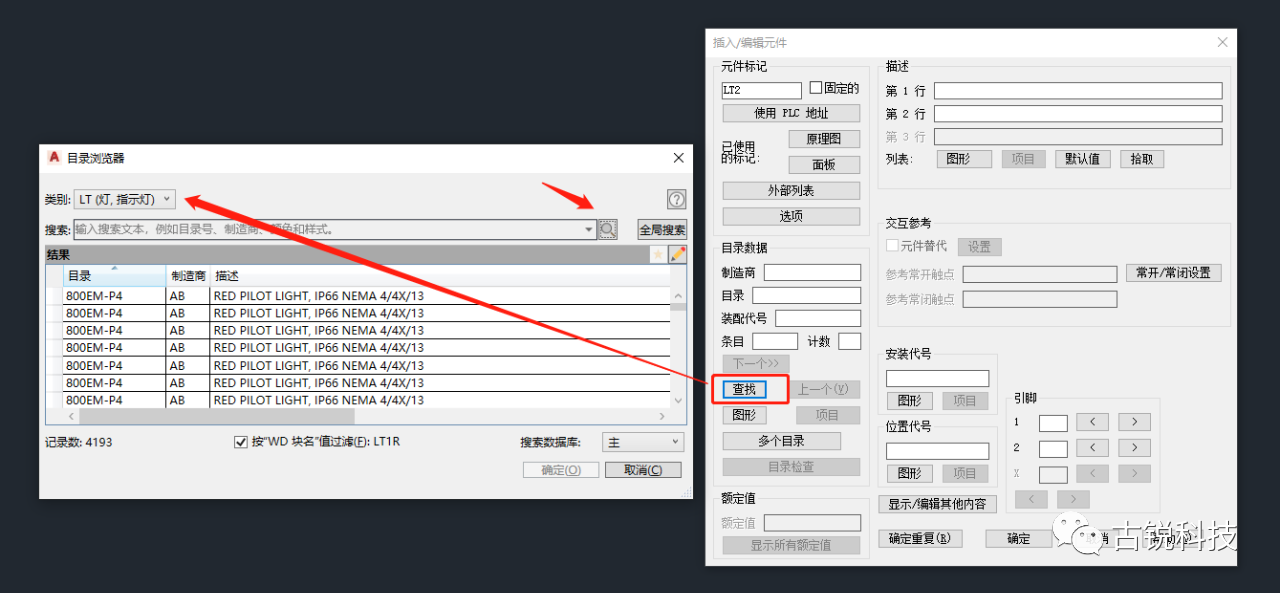

使用“图标菜单”插入一个目录数据信息为空白的元器件，然后使用“查找”功能，打解目录浏览器。
在找到对应目录时，双击即可将信息导入到元件符号上。
