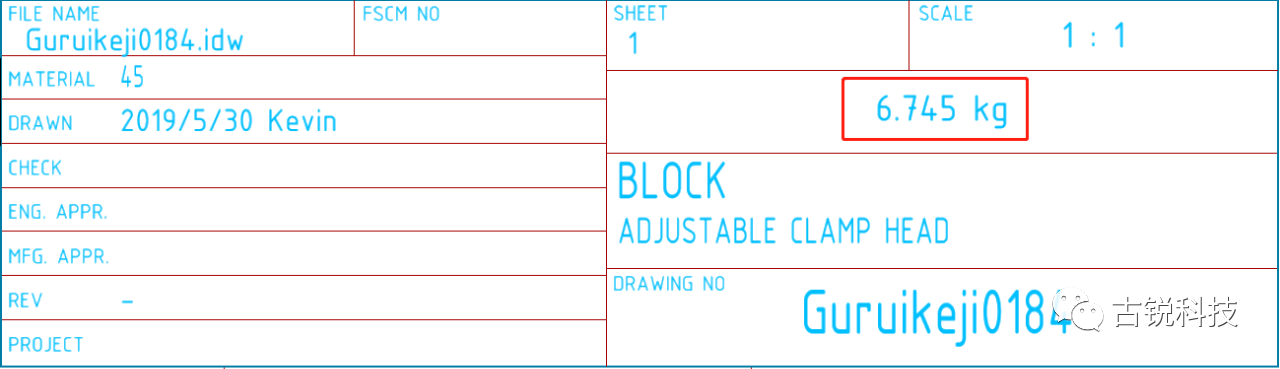

我们都知道Inventor工程图标题栏中的重量会自动添加单位Kg或g，通过映射零部件模型的质量是无法去除单位的。目前最好的解决方法就是通过创建ilogic规则来去除重量单位。

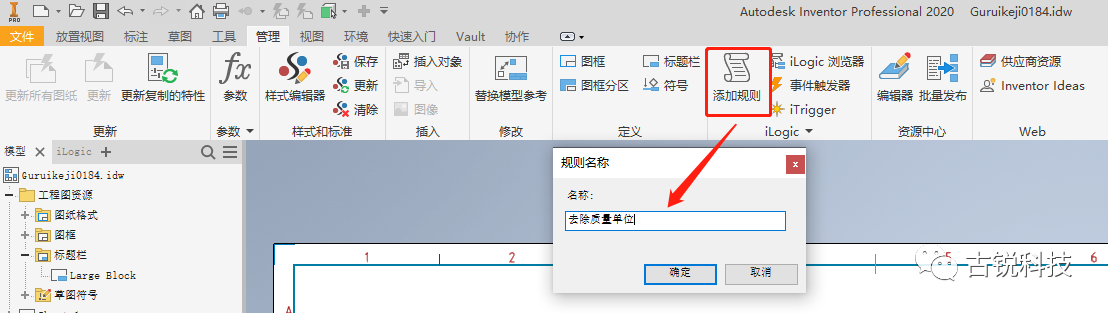

1. 在工程图中添加规则；

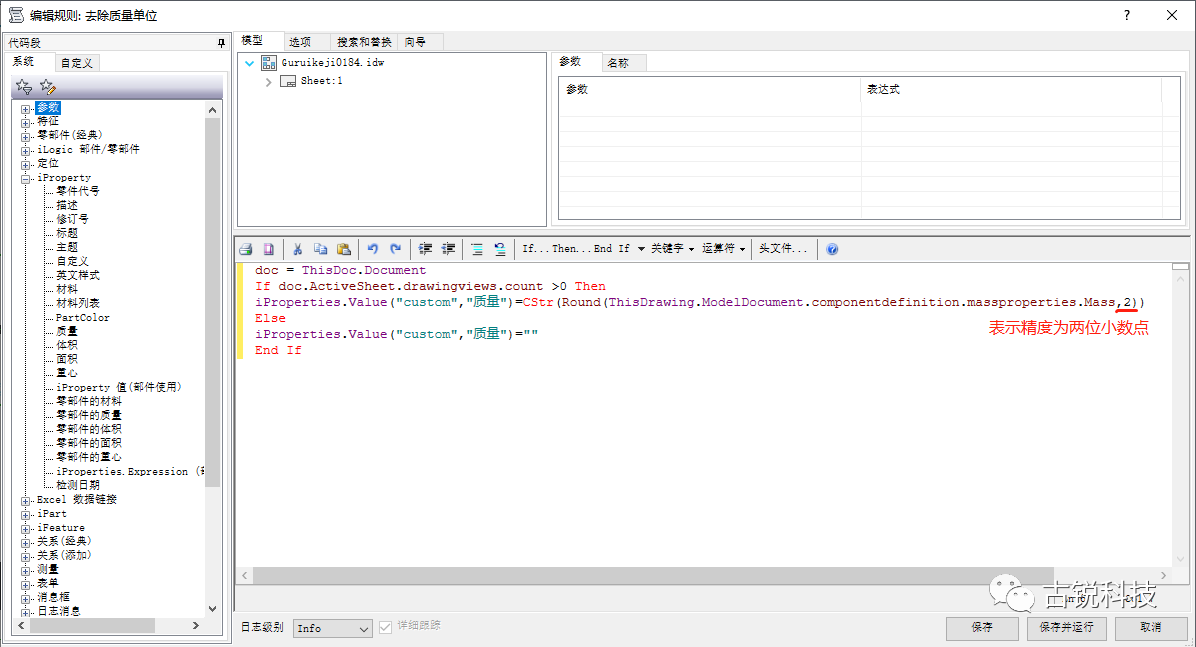

2. 输入以下代玛，保存并运行；
doc = ThisDoc.Document
If doc.ActiveSheet.drawingviews.count >0 Then
iProperties.Value("custom","质量")=CStr(Round(ThisDrawing.ModelDocument.componentdefinition.massproperties.Mass,2))
Else
iProperties.Value("custom","质量")=""
End If
3. 编辑定义标题栏

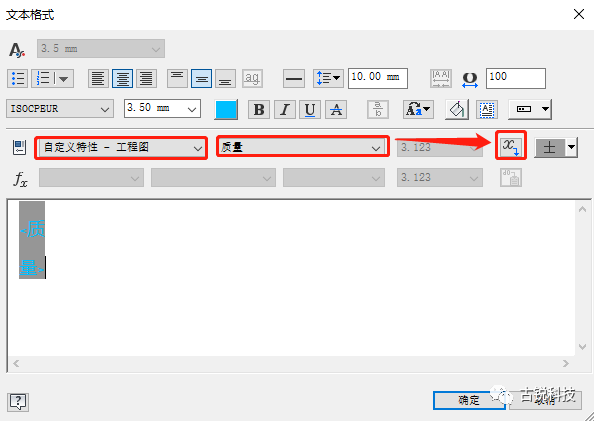

4. 添加重量属性映射

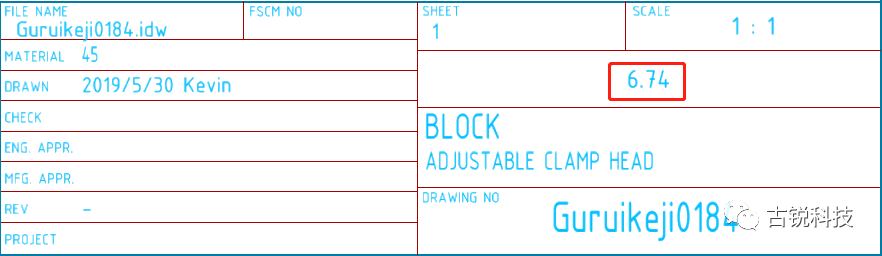

5. 可以看到重量单位已经去除，并且精度为小数点两位。
