通过“转换几何图元”命令，可以将零件，部件和工程图中的草图文本转换为草图几何图元（直线/圆弧）。这样就可以使用转换的几何图元来常见雕刻的路径，也可以将零件代号或库存学习等通过激光蚀刻到模型上。
启基本的工作流程是：先在二维草图中的适当位置创建合适的文本，然后右键单击该文本，在空间菜单中，选择转换为几何图元命令，在弹出的对话框中选择合适的SHX字体（如果需要选择大字体，勾选“使用大字体”复选框，然后选择合适的大字体），选择结束后，单击确定按钮，原来的文本内容就转换为单线体几何图元了。

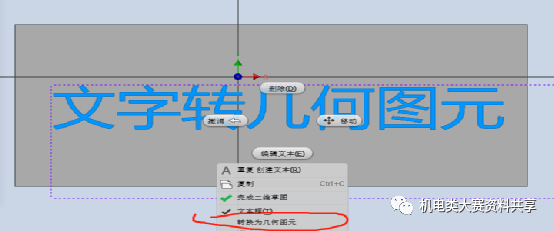

图为转换为几何图元命令

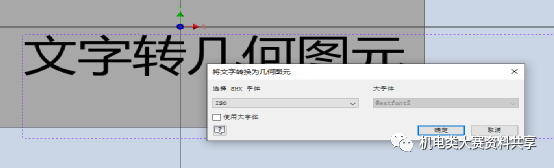

图为转换为几何图元命令对话框

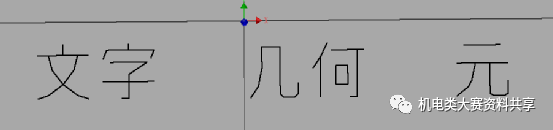

图为转换为几何图元效果
（仅支持简单中文以及数字或者字母）
