在剖面或立面视图属性中有一个远剪裁参数，参数设置的是立面或者剖面视图范围深度处是否剪裁且剪裁后是否有截面线，类似于平面视图属性中视图范围中的视图深度。

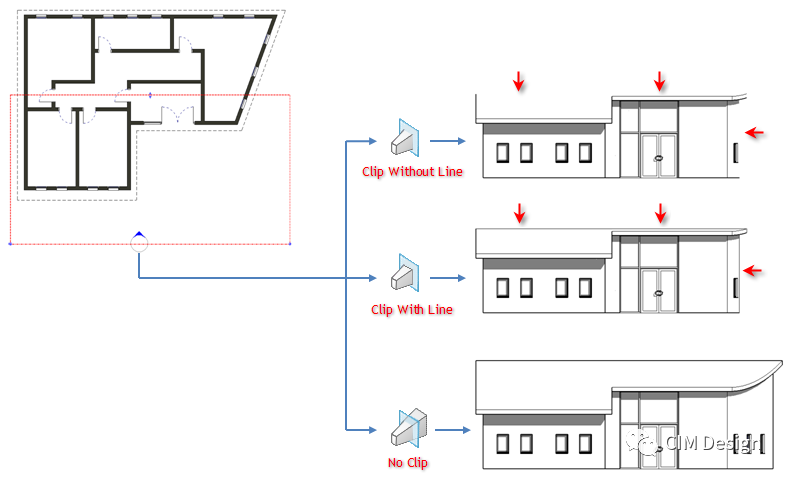

下图中显示了远剪裁的三种选项的区别（剪裁时无截面线、剪裁时有截面线和不剪裁）的立面视图表示。

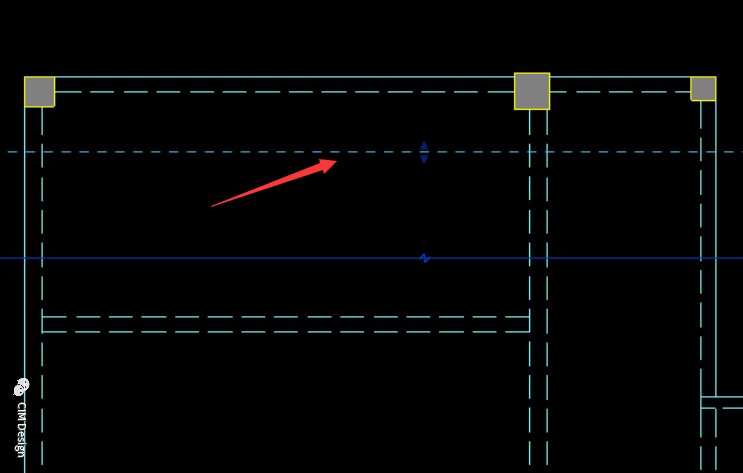

该参数相当于设置平面剖切符号的末端虚线是否会剖切当前位置的图元，剖切之后剖切到的图元截面线是否可见等，该属性设置之后，剖切到的线条是会被打印出来的。
设置远剪裁参数的步骤：

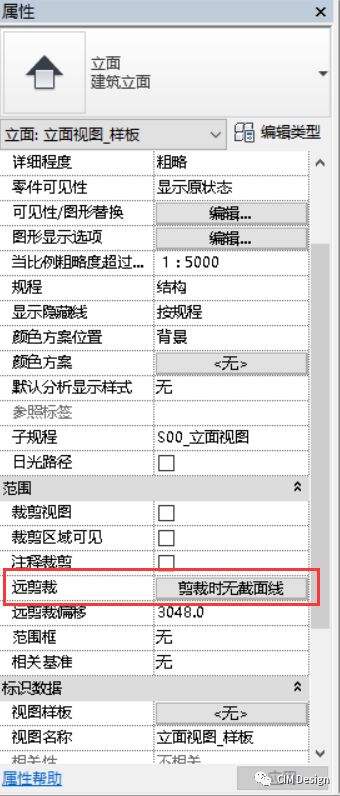

项目浏览器中，切换到需要设置远剪裁的立面或剖面视图，然后在立面或剖面视图“属性”中找到远剪裁按钮。

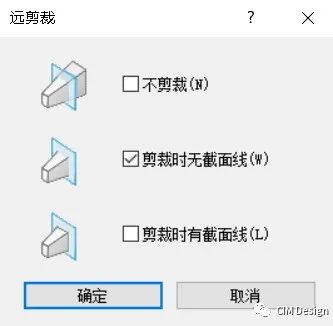

点击值列中的远剪裁按钮，然后会显示远裁剪属性窗口如图所示。
在“远剪裁”设置框中，选择一个选项，常用的为剪裁时有截面线，然后再“确定”。
设置了远剪裁属性值后，当前视图会按指定的剪裁方式显示剪裁是否有截面线等。
