关于利用幕墙命令建立幕墙窗；玻璃隔断；门联窗的应用，利用幕墙网格和竖梃的功能，我们可以任意的更改门窗的样式
应用二

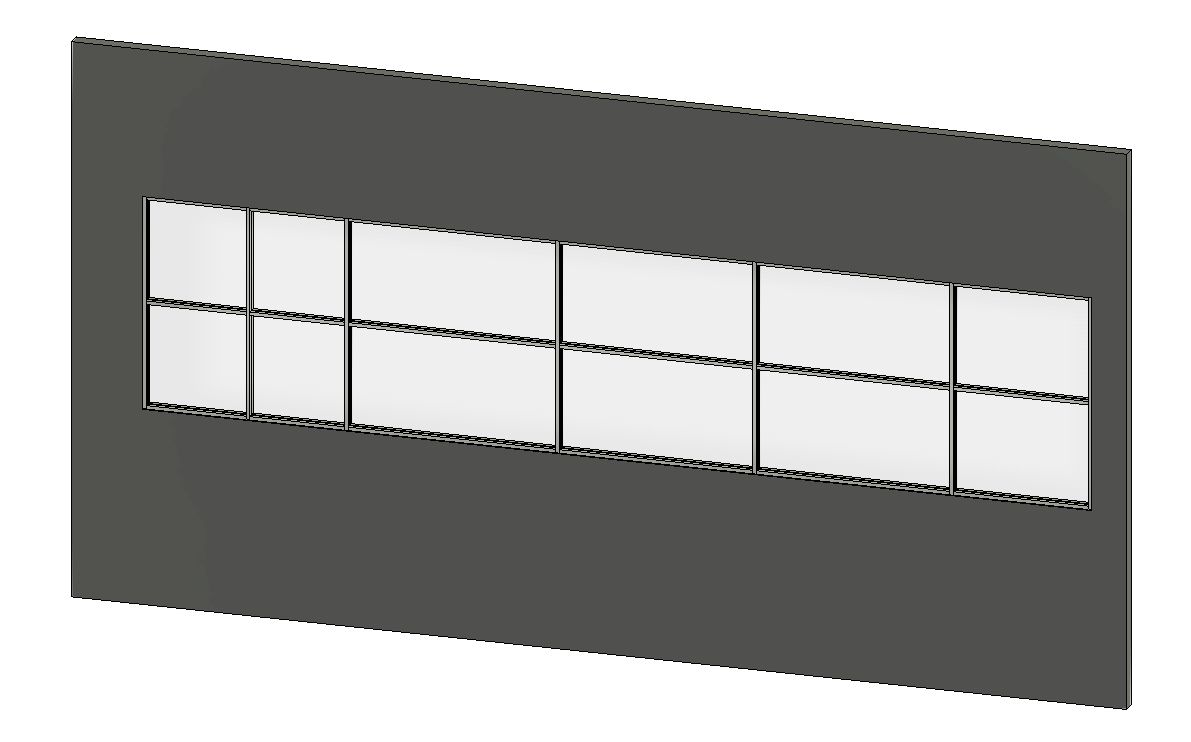

01.幕墙窗：利用幕墙可以自动嵌入墙体的功能来完成实际项目中的长条窗和一些窗墙体系无规则网格的窗户，如图一所示：
图一

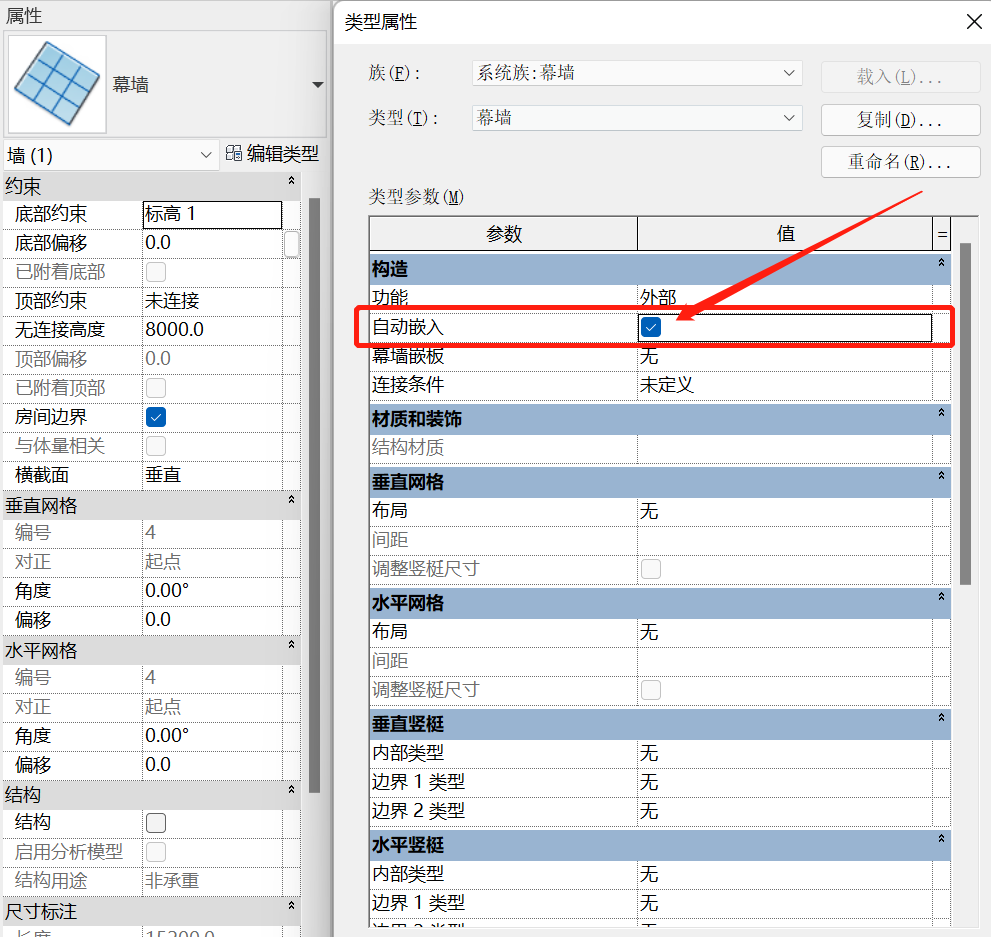

我们只要把这个自动嵌入功能勾选上就好了，如图二所示：
图二
02.玻璃隔断/门联窗：其实他们实际做法是一致的，只是叫法不同而已，玻璃隔断是那种类似落地的隔墙，而门联窗也可以落地，也可以门落地窗户有底高度，总之都可以通过幕墙来实现

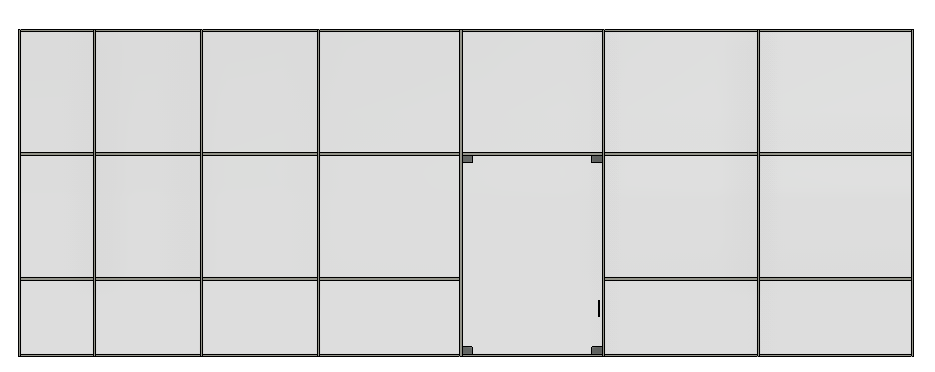

玻璃隔断：我们只需要任意编辑网格和竖梃就好了，具体做法可以等同于幕墙的做法，如图三所示：
图三

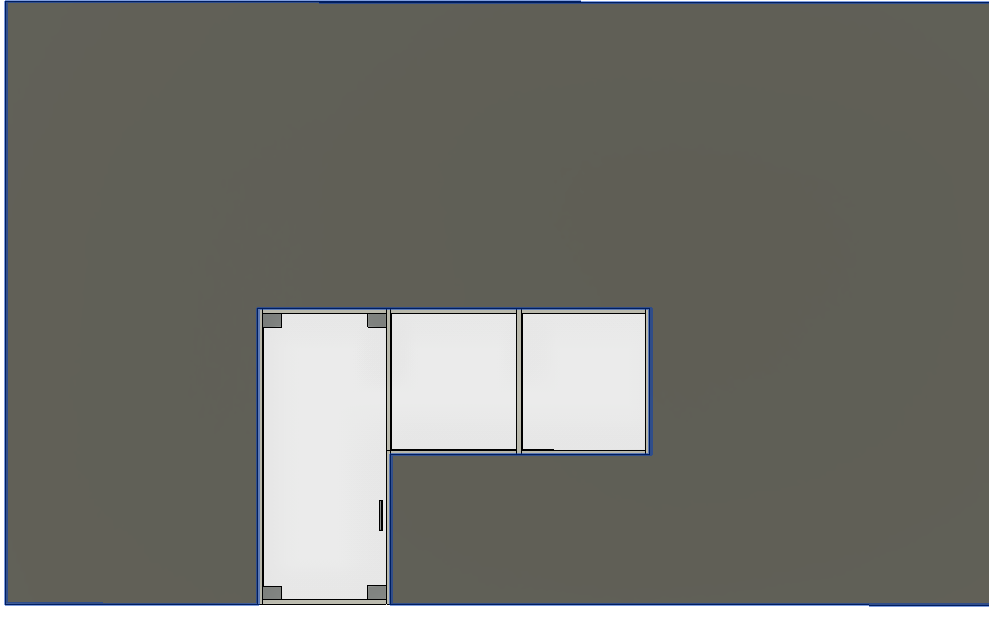

门联窗：可以把它当成窗户来做，就是利用上面讲的自动嵌入功能，在任意墙体里自由插入我们想要的门窗样式，如图四所示：
图四

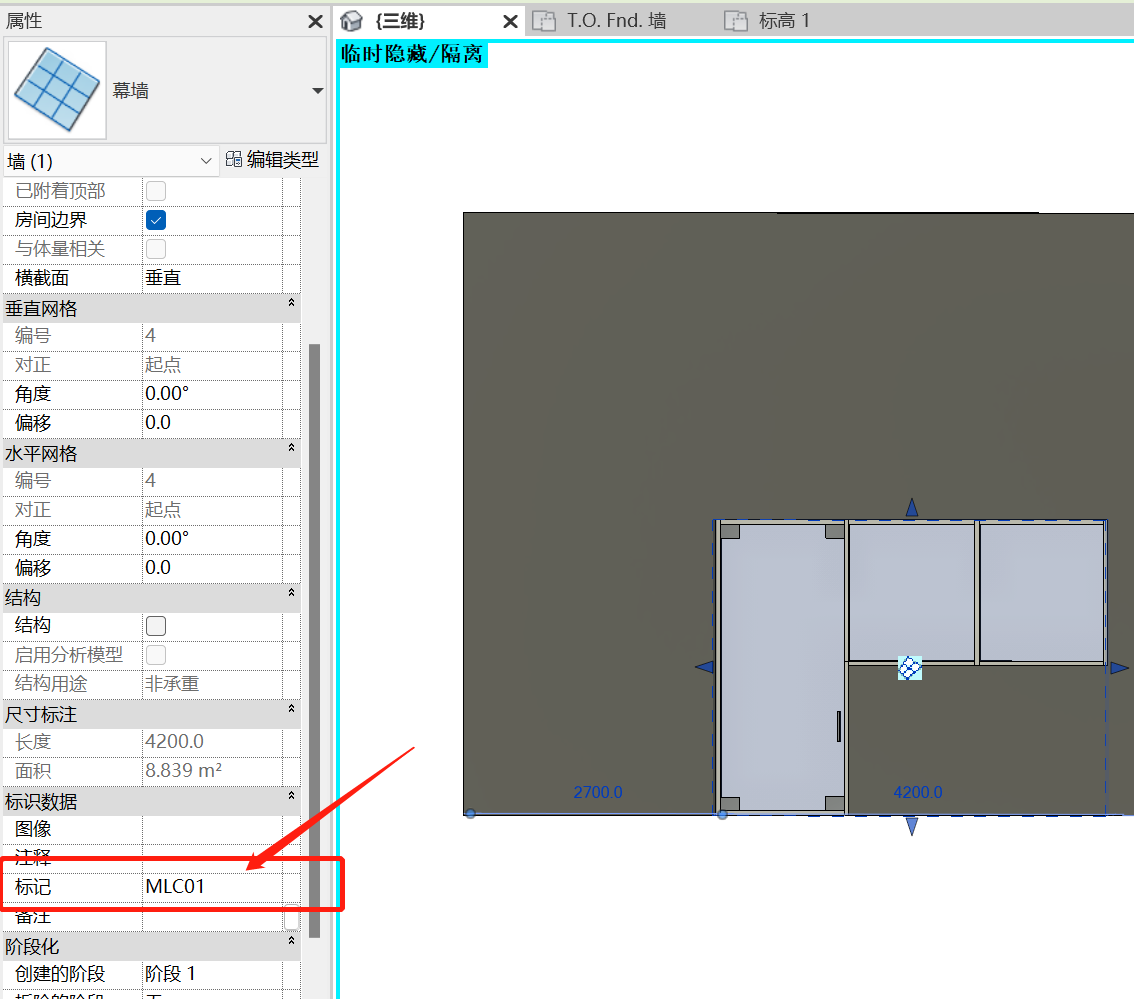

注：无论是门联窗和玻璃隔断还是幕墙窗，我们都需要门窗编号，可以输入到幕墙标记里，然后通过标记族来实现出图和统计,如图五所示：
图五
