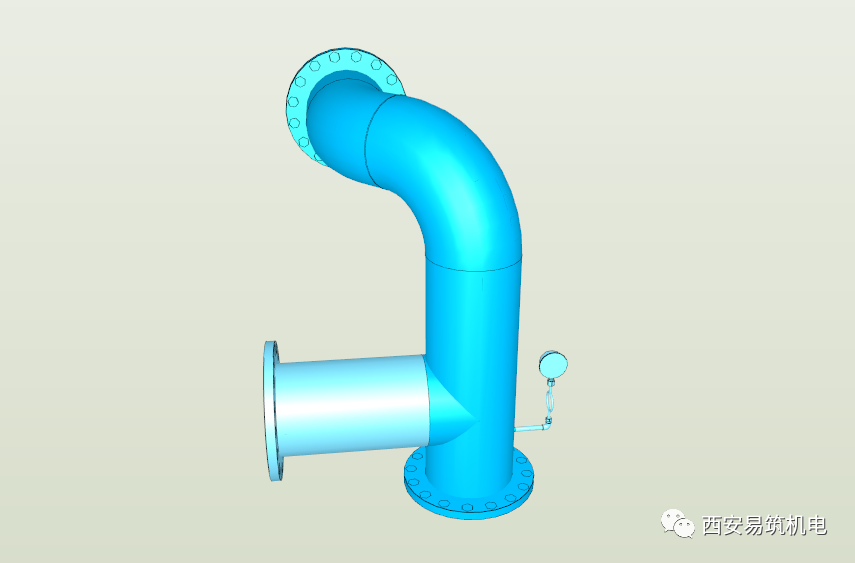

装配式建筑是当前国家大力提倡的建设形式，机电机房建设因其空间局限、系统管路错综复杂、机房结构及形式不一、接口任务量大、返工风险高，特别适合使用该种建设方式。装配式机房的技术优势，简单的来说即四节两保，之前有过分享本处不再展解。而作为基于BIM技术的装配式机房建设，出图的质量也直接关乎着项目建设的成败。下来小编就针对机房管道加工图纸做个详细的制图分析：
技术图纸要求

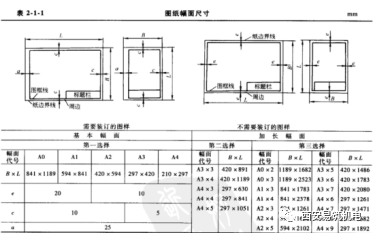

1.图纸图幅应符合国家制图标准《GB/T14689-1993》允许使用的图幅；绘制技术图样时，应优先采用基本幅面。
2.图纸标题栏内容应完整，注意标题栏内文字大小，应使文字内容尽量布满图框，避免打印时因图纸缩小导致文字不清晰；

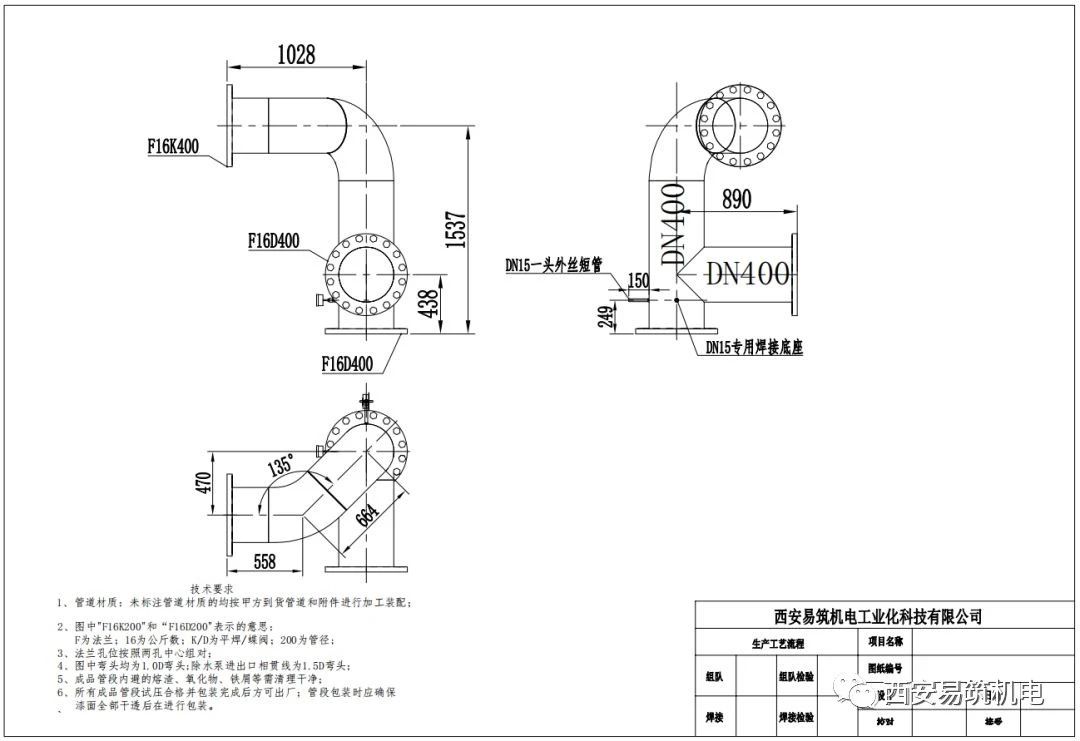

3.图纸三视图需要长对正、高平齐、宽相等。
4.每张图纸应有必要的技术要求，根据图纸的性质（装配图、部件图零件图）撰写，内容可包括：技术参数、装配要求（装配工艺、重点、精度）、加工要求（热处理、喷砂、配作、去毛刺、倒角、倒锐、倒棱、焊接、打磨、清渣、清洗、除尘等）、检测、防护、标记、包装、运输等及其他；
5.技术要求等文字、字母应清晰、语言简洁明了，一般选用“四号仿宋字”；
