在项目中，利用Revit软件对机电模型进行管线综合之后，需要检查管线是否满足设计净高要求，下面我们以水管管道为例，讲解一下在不借助插件的情况下，如何用Revit软件检查管道净高。
STEP 1
首先我们选择“注释”选项卡下的“管道图例” 。
STEP 2

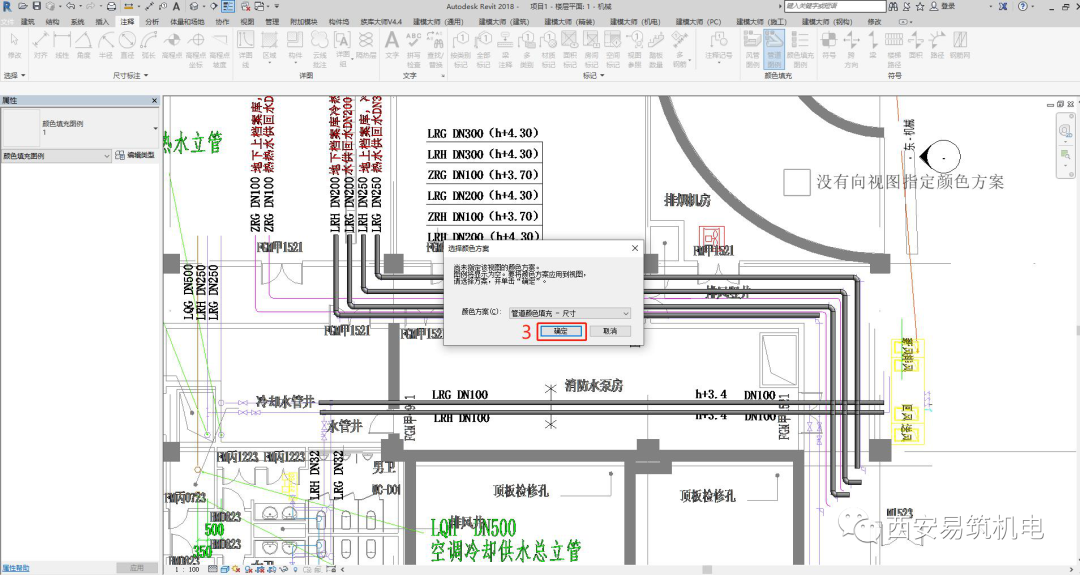

在选择“颜色方案”选项卡面板中点击“确定”按钮。
STEP 3

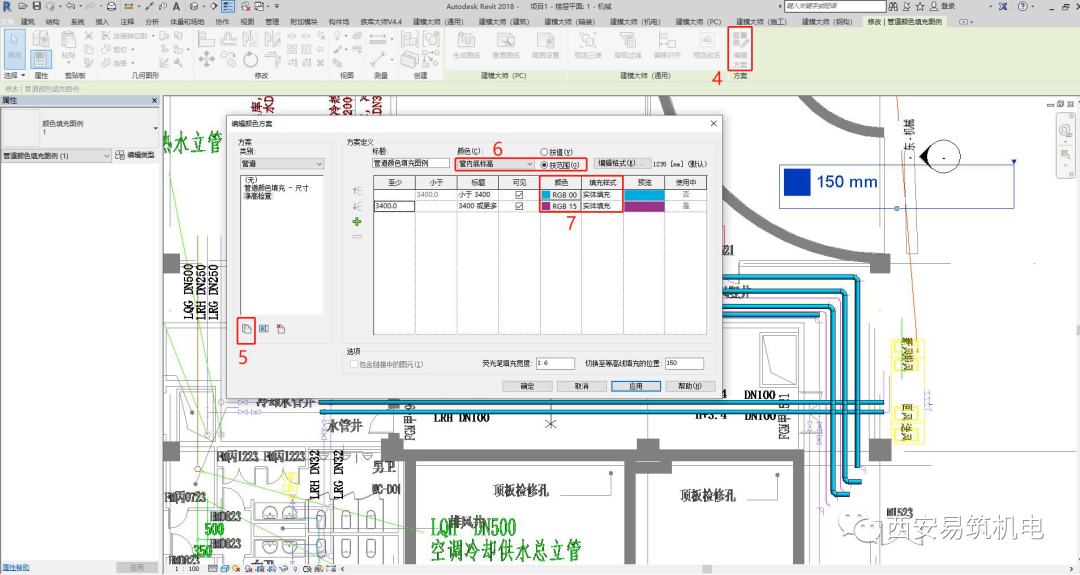

选中默认的颜色填充图例，选择“修改”选项卡下的“编辑方案”。在“编辑颜色方案”选项卡界面“方案类别”新建“净高检查”方案，在“方案定义”界面选择“管内底标高”并选择“按范围”进行设置，净高检查方案的颜色根据需求进行设置，设置完成后点击确定。
STEP 4

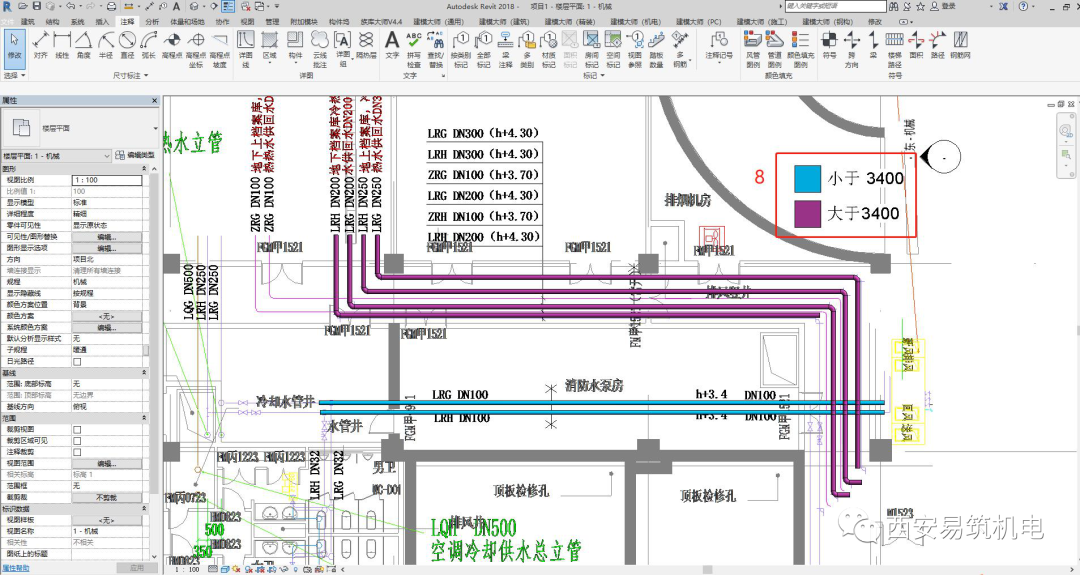

图例中设置所要求的净高值为3400mm，净高检查完成后，蓝色管道底标高小于3400mm，紫色管道底标高大于3400mm。
