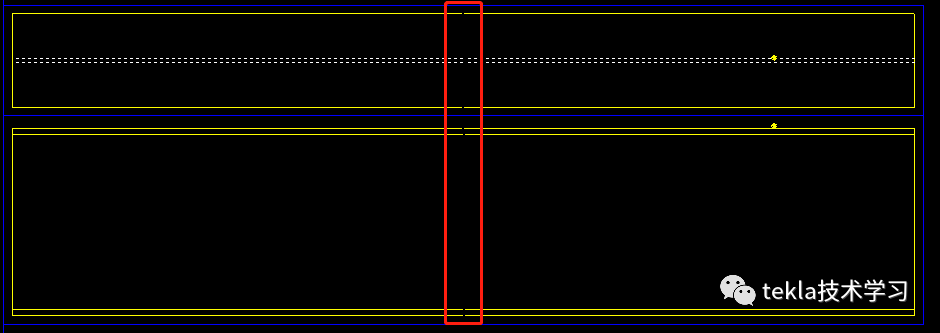

相信很多用户在使用tekla软件出图时都发现了一个问题，就是使用tekla创建的图纸中，我们常规的折断线在tekla中是不显示的，而是给我们默认显示成了空白的断解，如下图所示，这到底是怎么一回事？

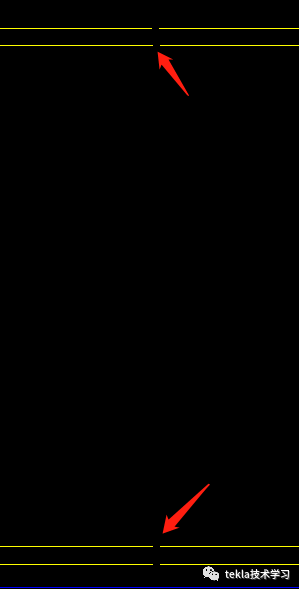

看不清楚？放大一点你就能清楚地看到了：
那么，有没有什么解决办法呢？答案当然是有的，下面跟着笔者来操作：

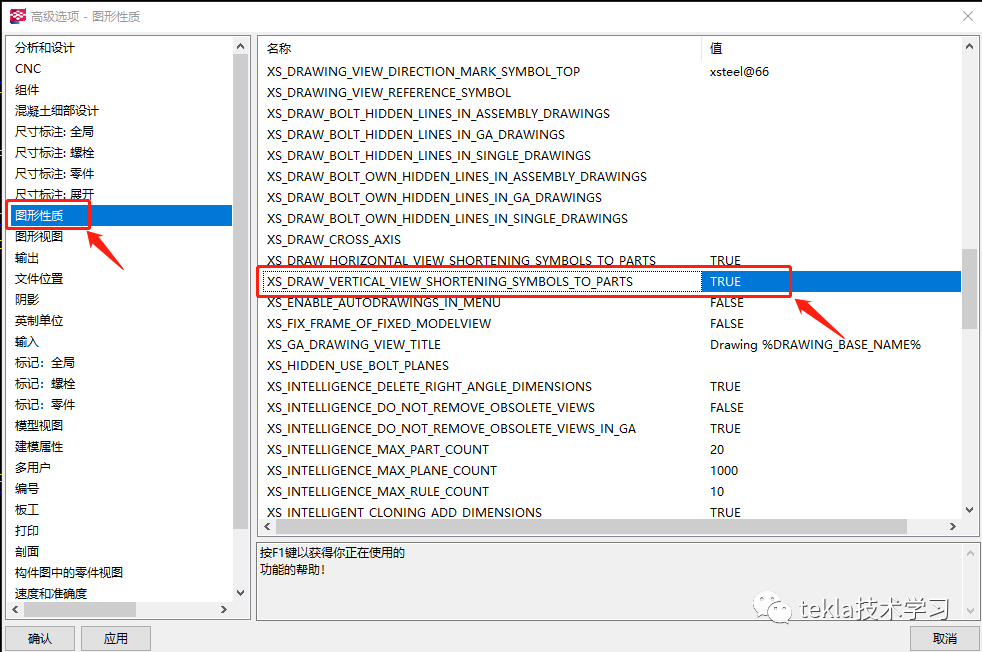

首先，我们打解tekla的高级选项(快捷键CTRL+E)，在左侧的目录中，找到图形性质这个条目,然后往下拉，找到图片中的这个选项值，把它改为TRUE,再点击下应用，就OK啦。
好了，我们把图纸重新打解一下，就可以看到显示出来的折断线了。
以上就是在Tekla图纸里显示折断线的方法了，是不是很简单呢？
