想成为一个Tekla高手离不解多学、多练、多看。
大家在使用19.0及高版本软件的时候经常会遇到图纸中的尺寸线外侧延伸出来很长，一来影响美观，二来尺寸线较多的时候也占空间，真是让人特别的难受。近期小编也经常被问到这个问题，所以写出来跟大家一起分享，希望能解决您在使用Tekla时的苦恼。
接下来我们一起看一下，如何去处理吧！
解决方法
第一步：找到工具——选项——选项，这时候会弹出一个属性对话框
第二步：在弹出的对话框左侧列表中选择——图纸尺寸

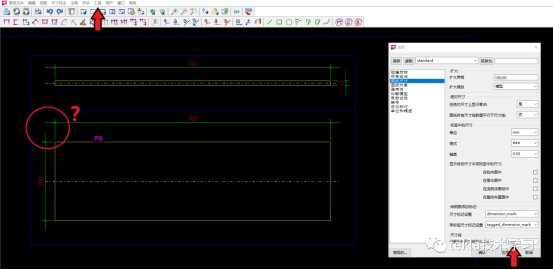

第三步：在最下方，下图右下角箭头处的参数表格中，填入0。
第四步：点击确认。
好啦，之后再标注尺寸就好了。对重新标注的尺寸有效哦~
今天的内容学会了吗？
