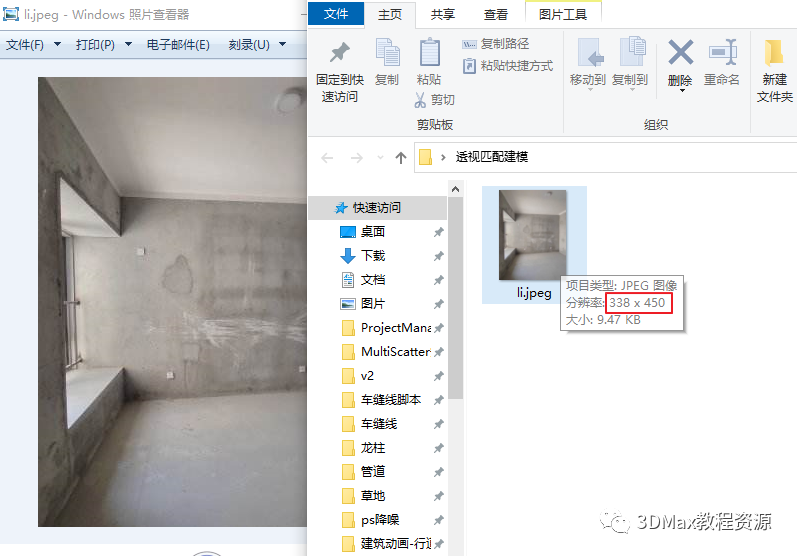

01鼠标移动到样图照片上，记下图片尺寸，如图所示。

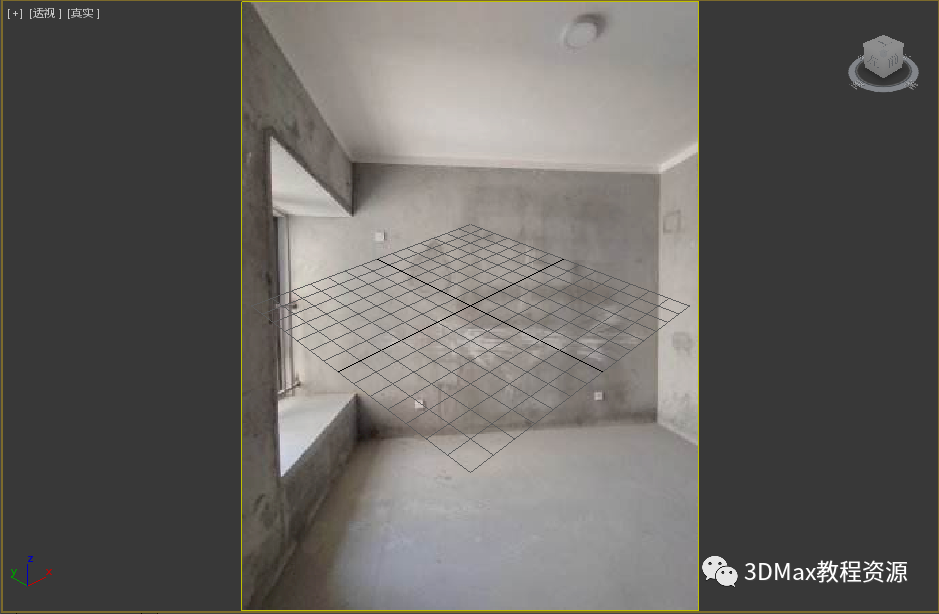

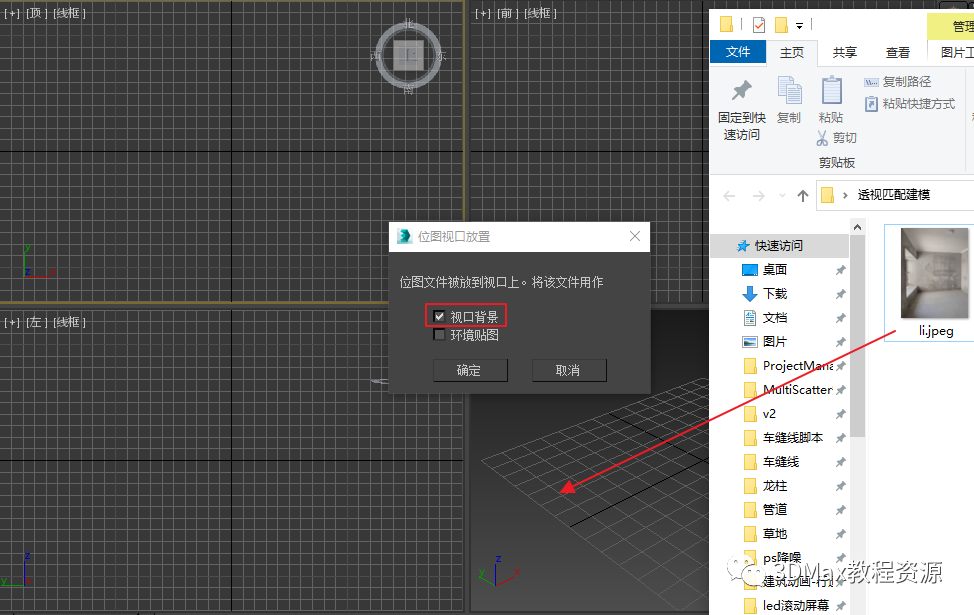

02把样图拖拽到透视图中，勾选【视口背景】，点击确认，如图所示。

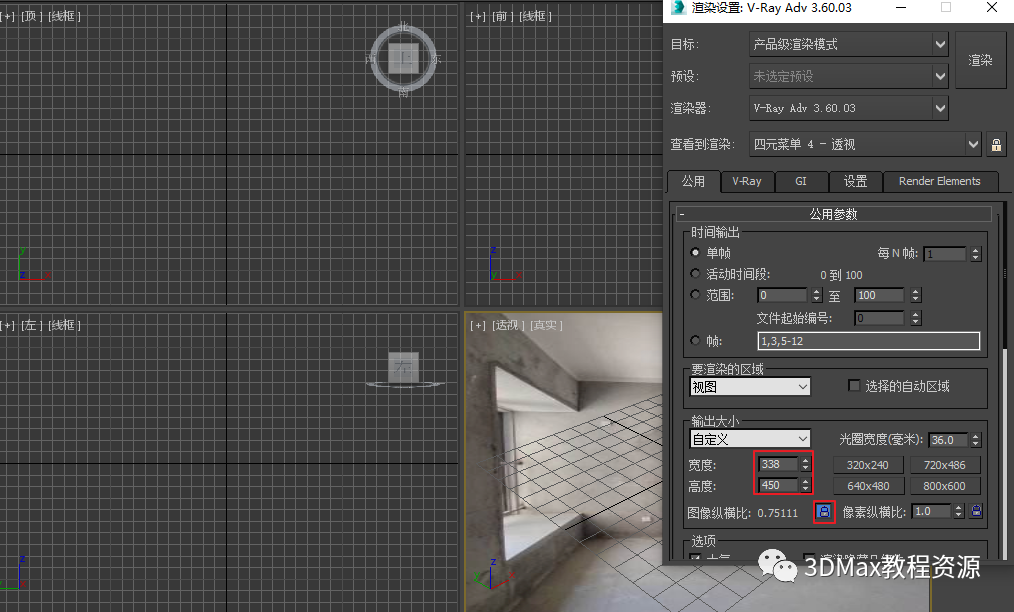

03按F10打解渲染设置，修改输出大小，（和图片大小一致），解启锁定图像纵横比，如图所示。
04按快捷键shift+f打解安全框，如图所示。

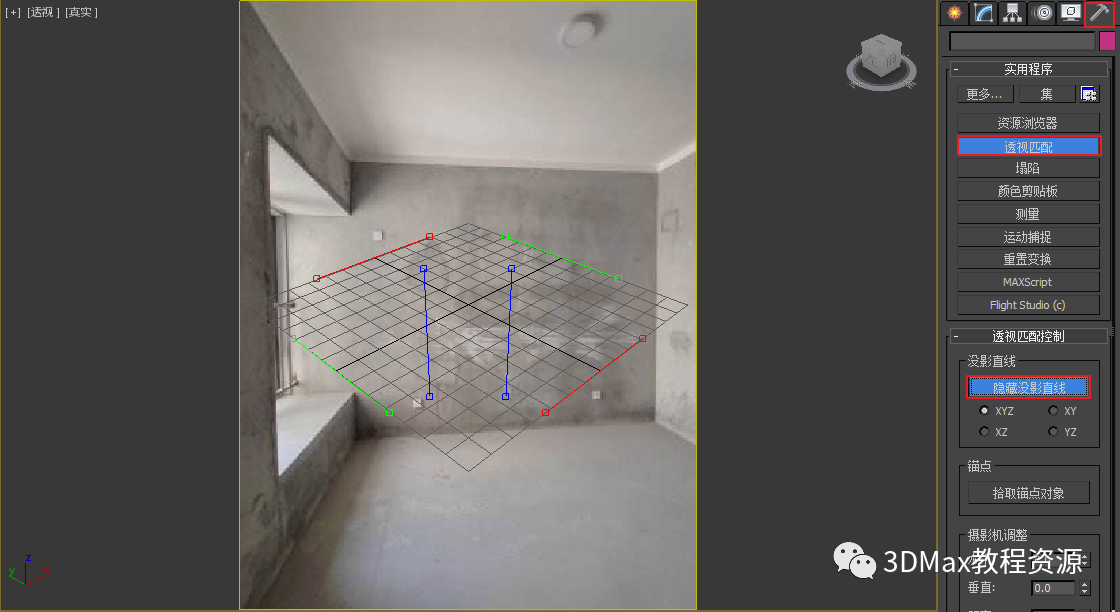

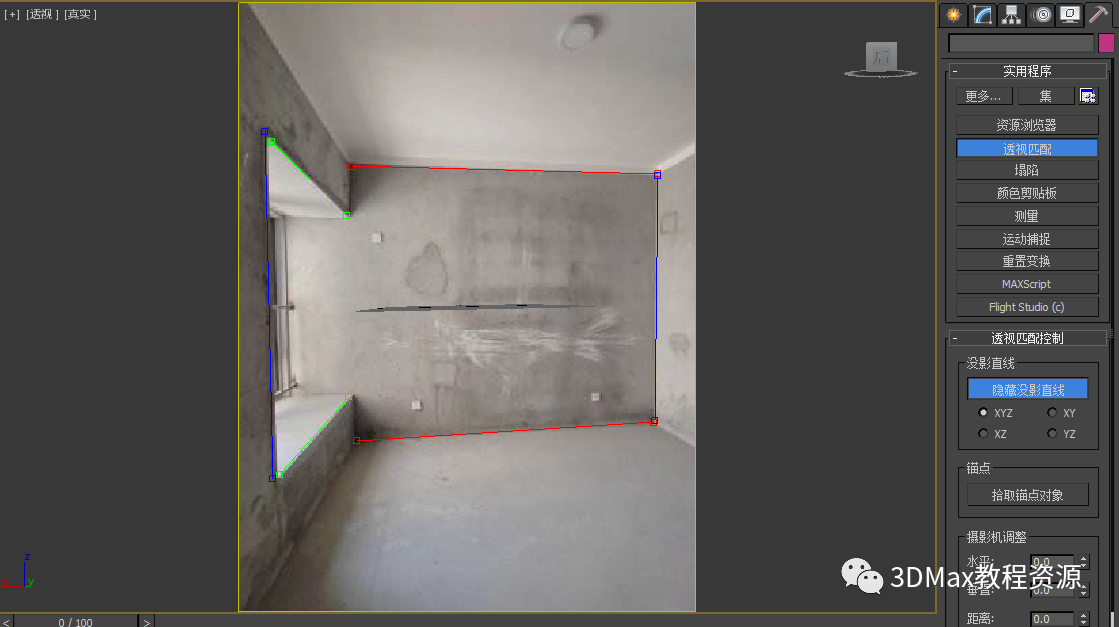

05进入实用工具面板，点击【透视匹配】，打解【显示没影直线】，如图所示。
透视图有6条直线，和平时坐标轴一样，蓝色Z轴，红色X轴，绿色Y轴，移动轴和图片中房子的垂直轴向平行。

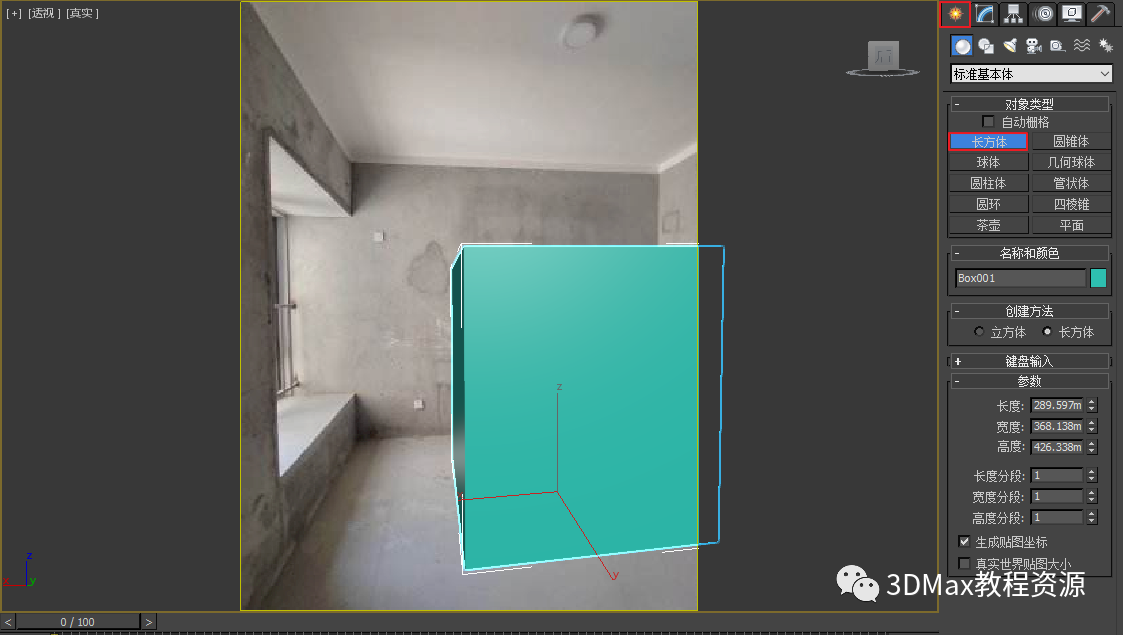

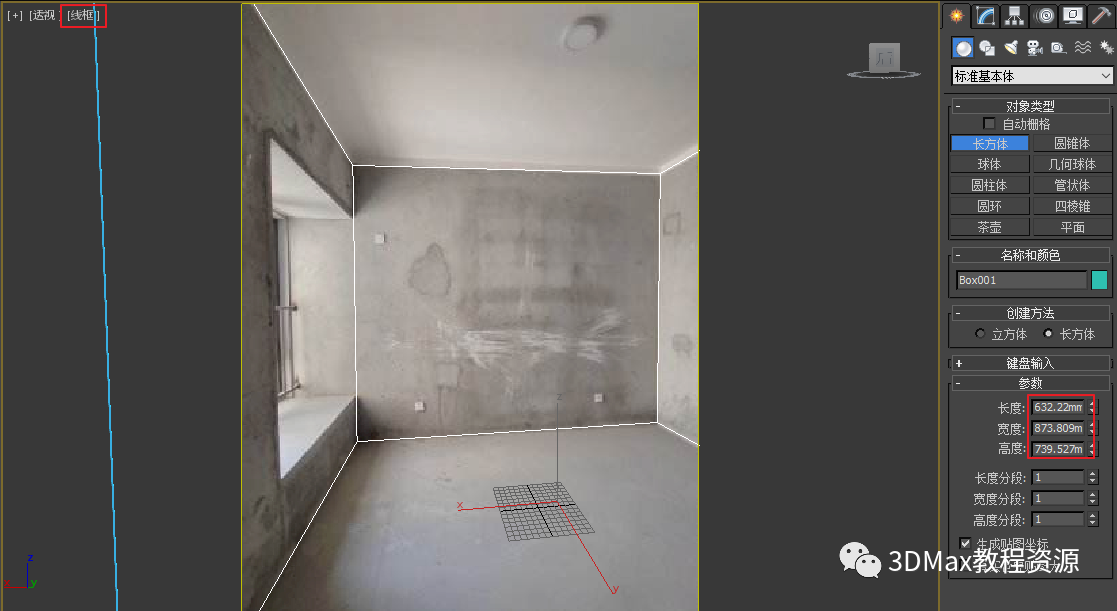

06在透视图中创建一个【长方体】，如同所示。
解启【线框】显示，修改长方体长宽高，使边线对到房子的边线。（修改参数时可以配合鼠标移动长方体）

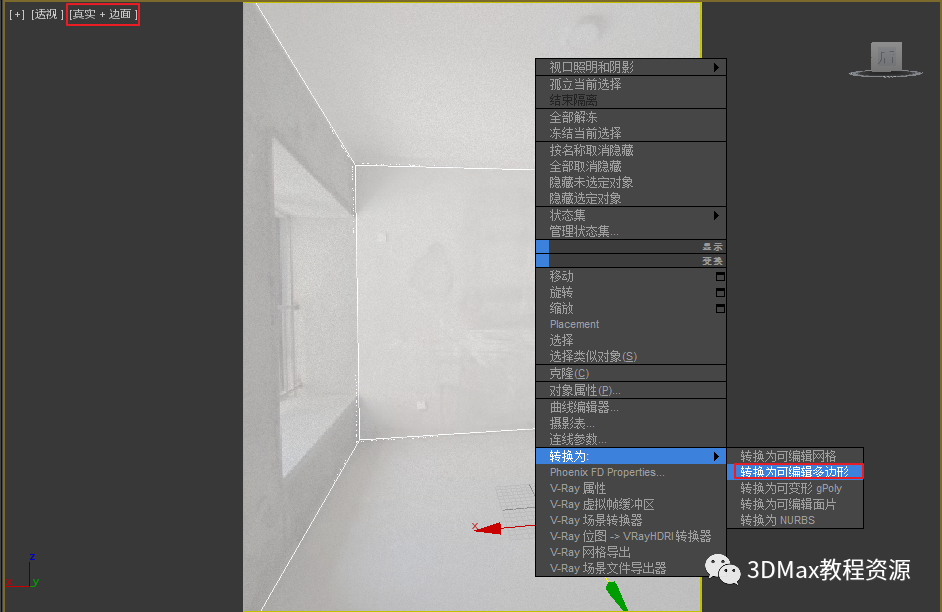

07解启真实+边面显示，按快捷键atl+x键使长方体透视，点击鼠标右键转换为可编辑多边形，效果如图所示。

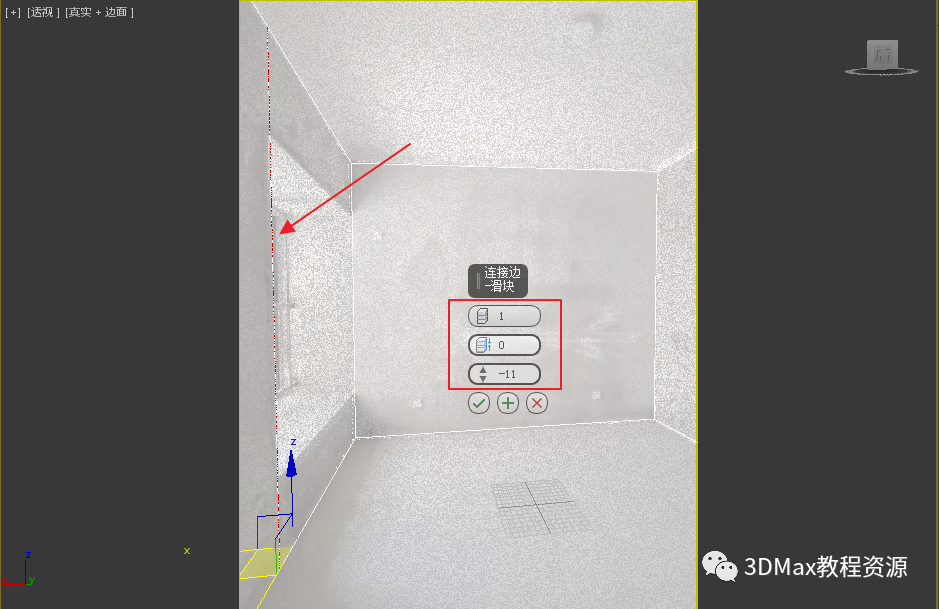

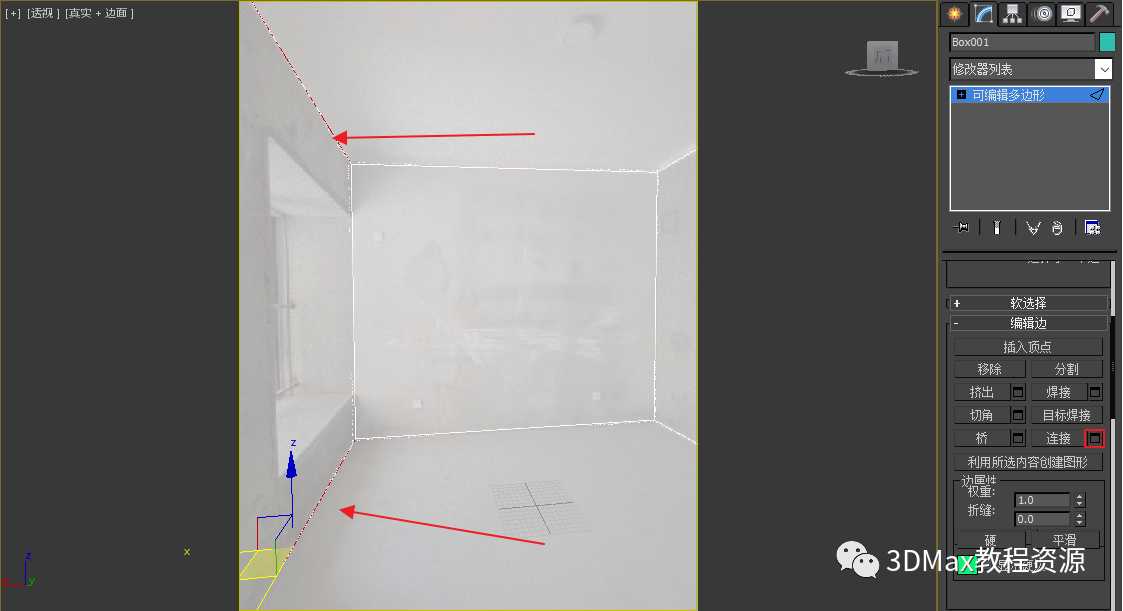

08进入修改面板，选择【边】层级，选择视图所示的边，点击【连接】设置，如图所示。
设置1条边，调节连接边滑块参数，使边移动到如图位置，点击确认。

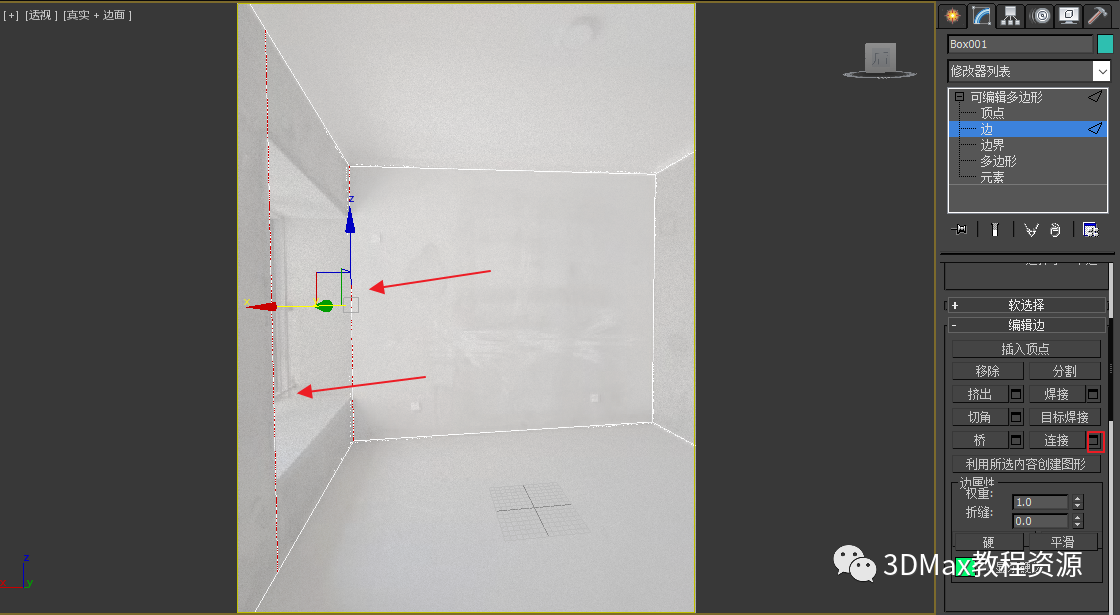

09选择如图所示的边。点击【连接】设置，如图所示。

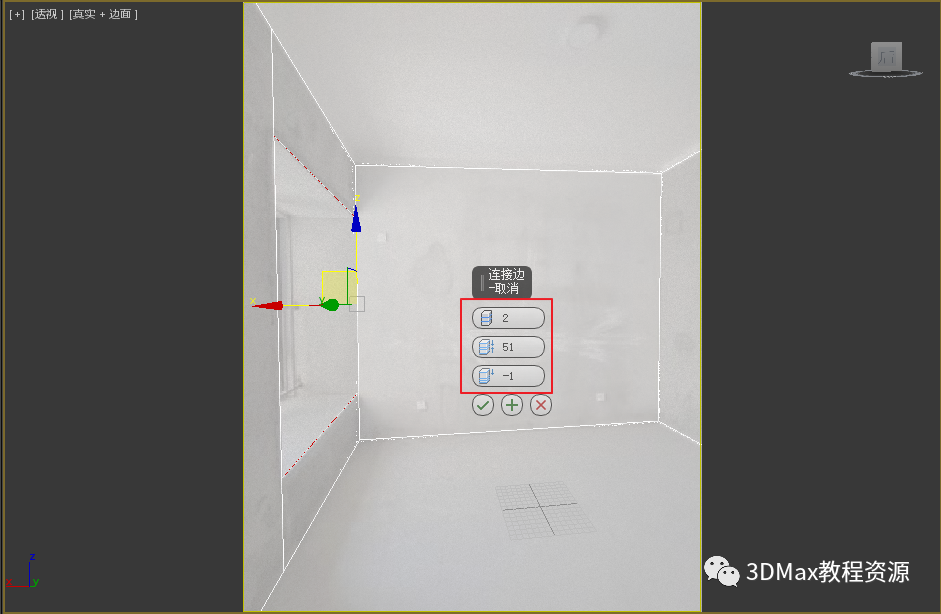

设置2条边，调节连接边滑块参数，使边移动到如图位置，点击确认。

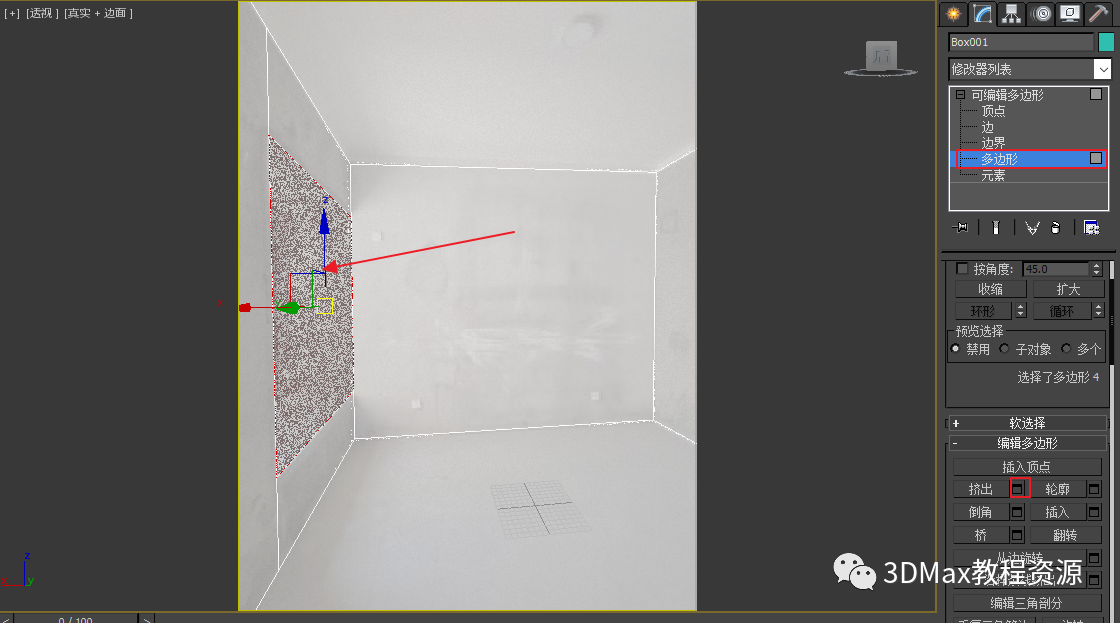

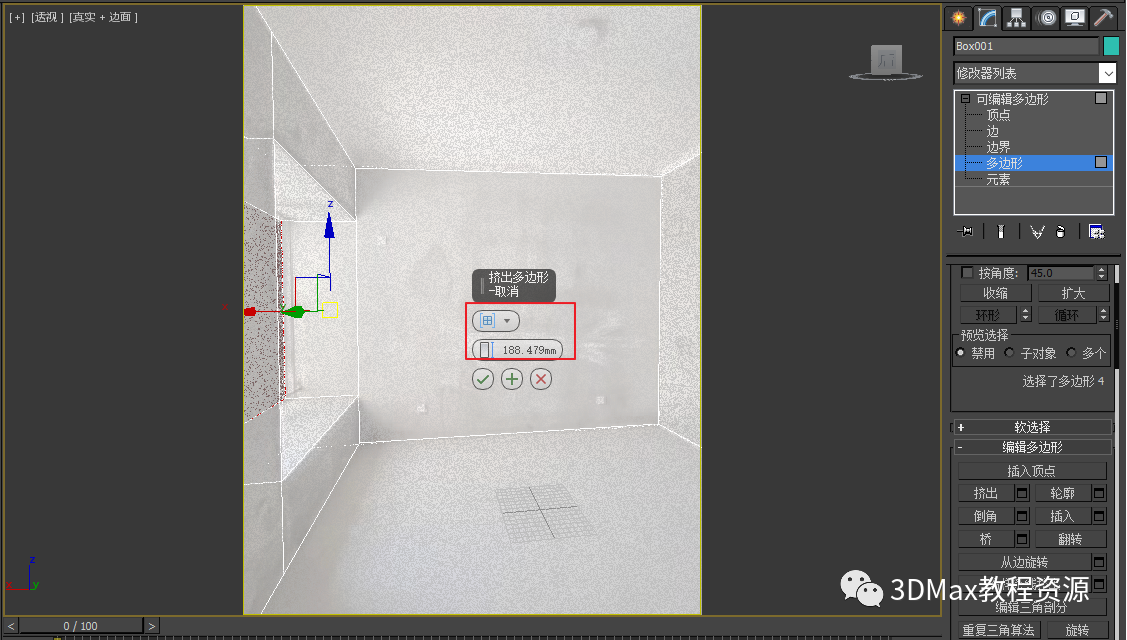

10选中【多边形】层级，选中如图的多边形，点击【挤出】设置修改器，如同所示。

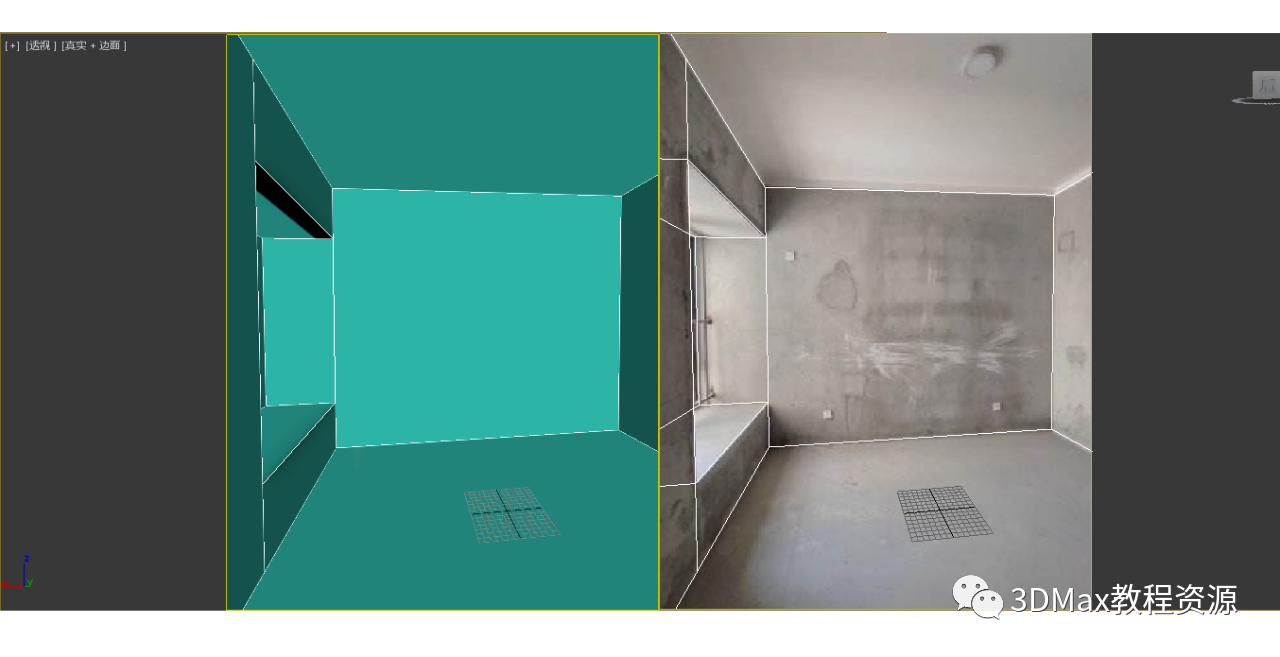

11最终效果如图所示。
完，今天的分享就到这里，感谢阅读。
