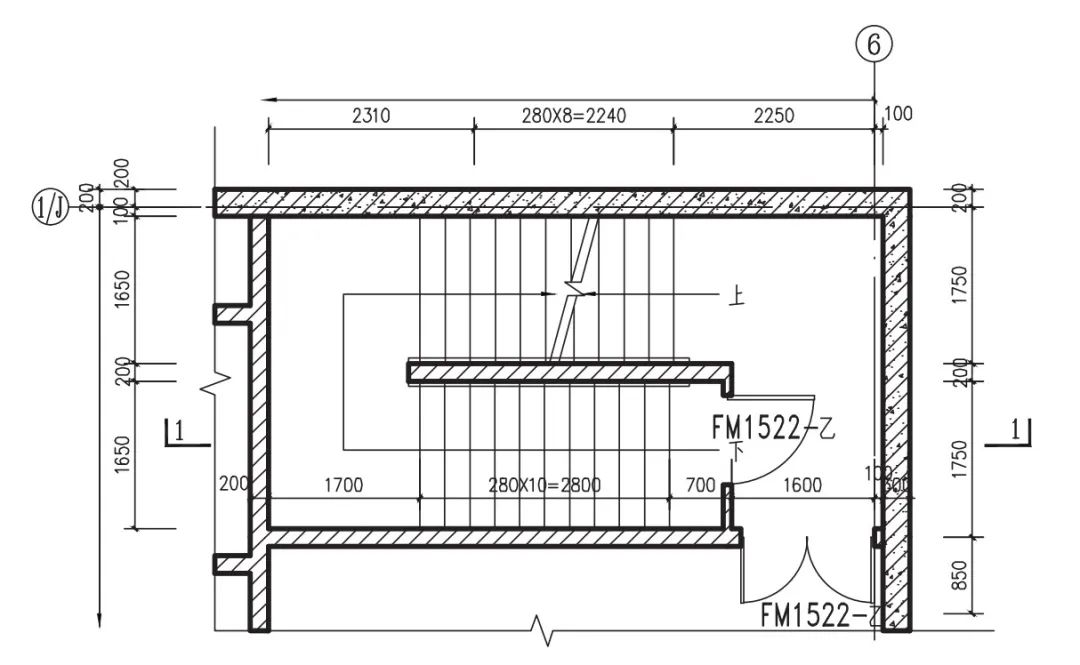

用CAD绘制以下图纸
基本步骤：
1、新建文件；

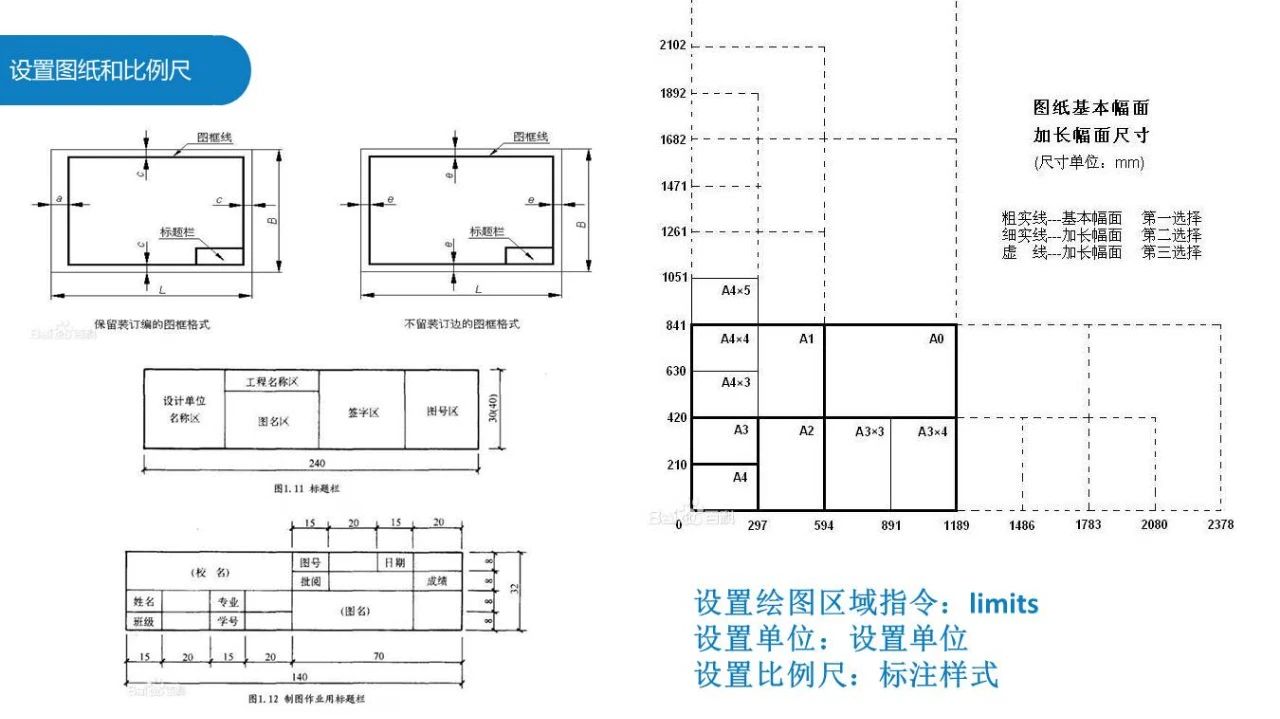

2、设置绘图区域；
3、设置单位；
4、设置比例尺；

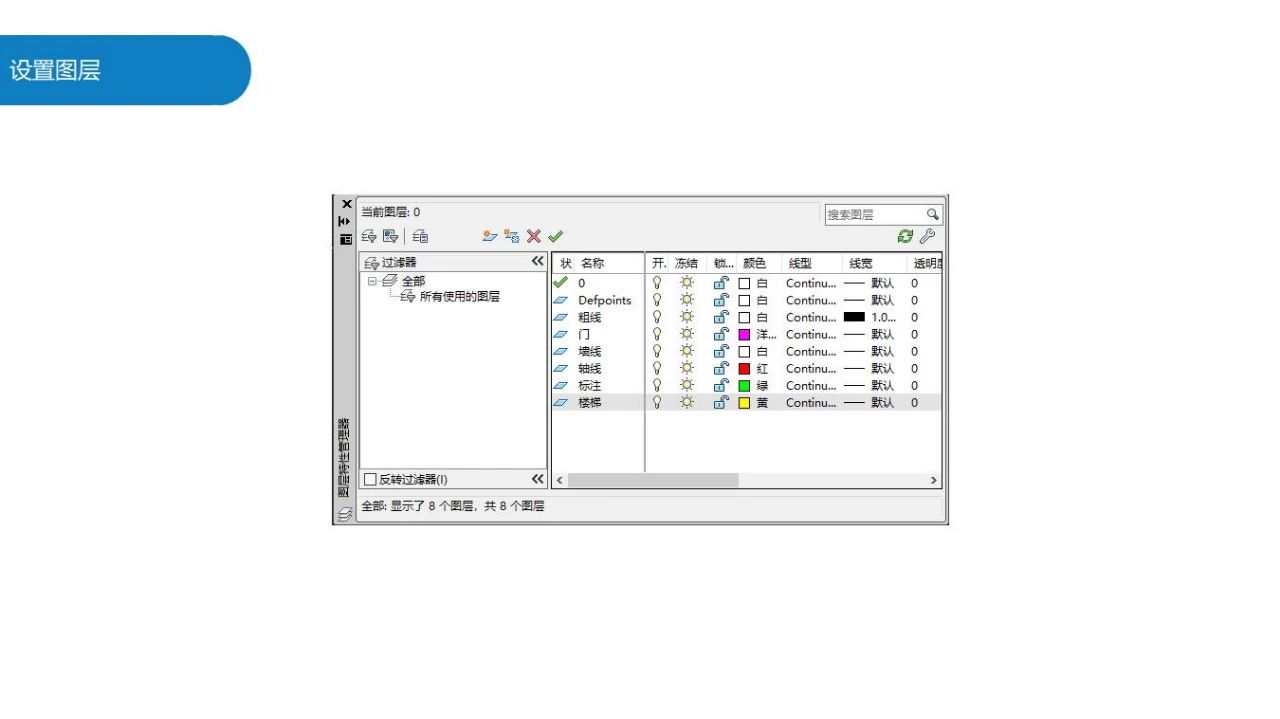

5、设置图层；

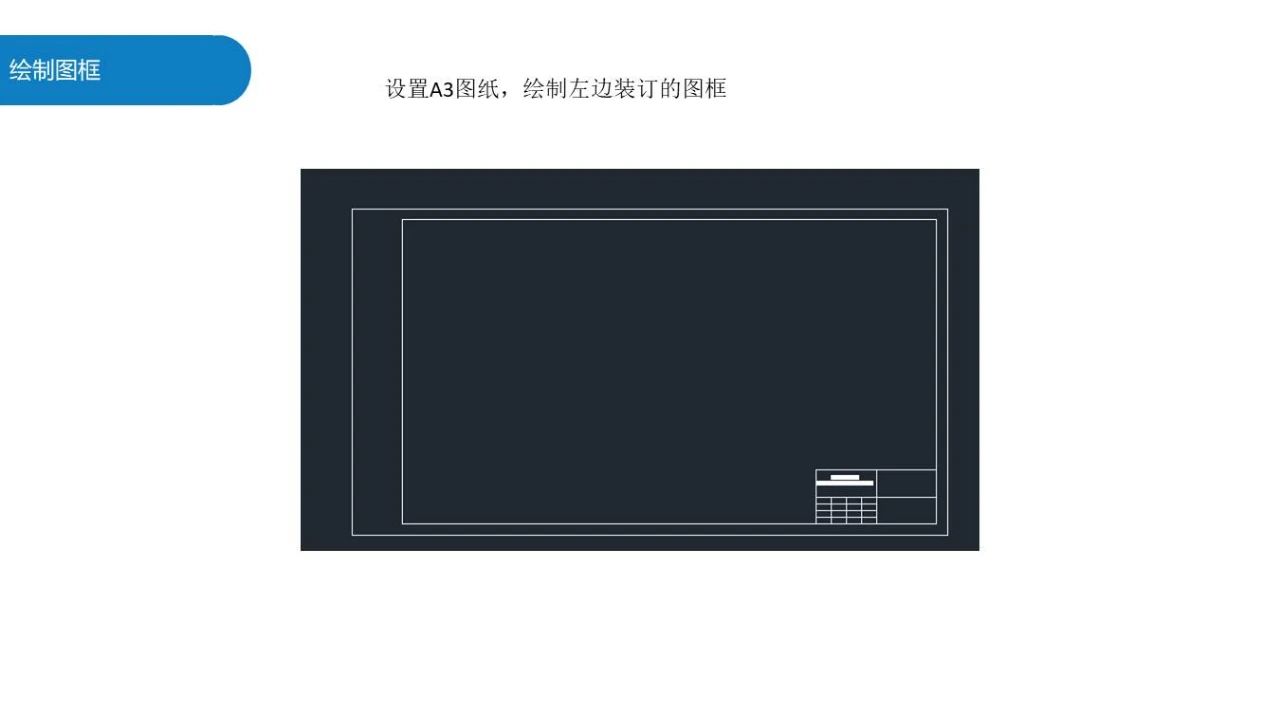

6、用矩形（rec）和偏移（off）命令绘制图框；（注意使用夹点操作）
偏移指令：offset
步骤：of-->偏移的距离-->选中对象-->偏移方向

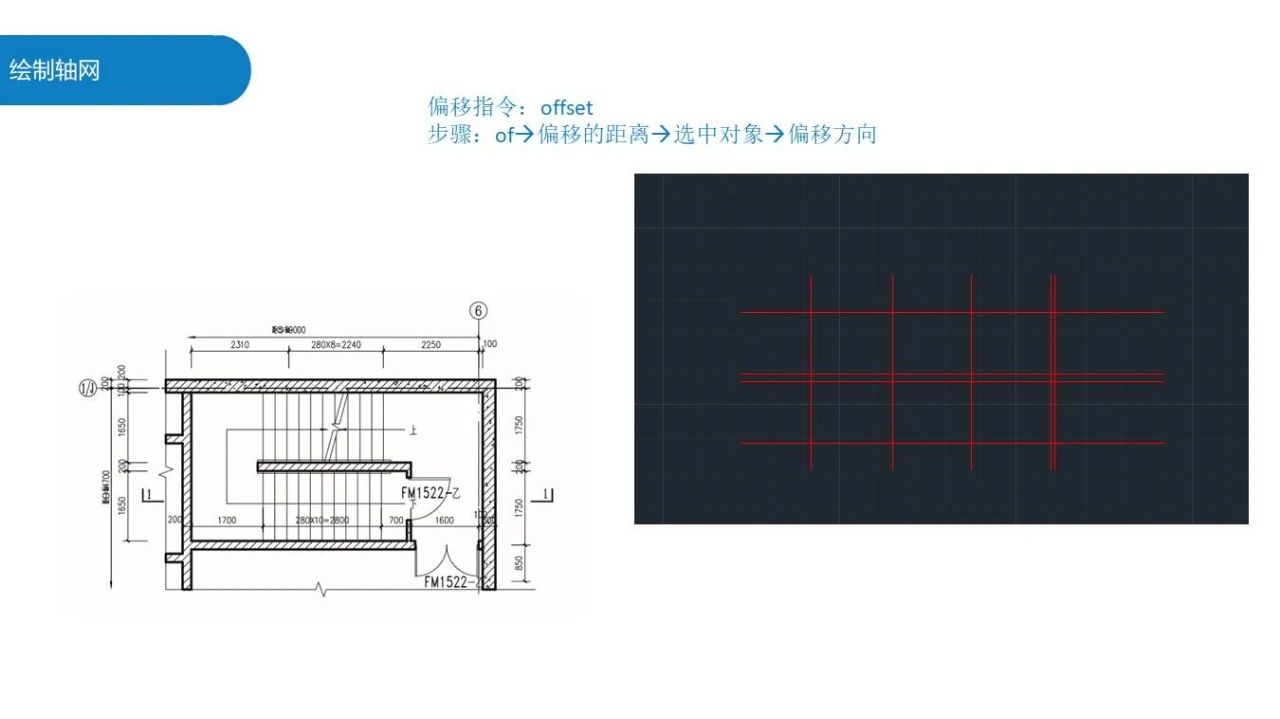

7、用直线（L）和偏移（off）命令绘制轴网；

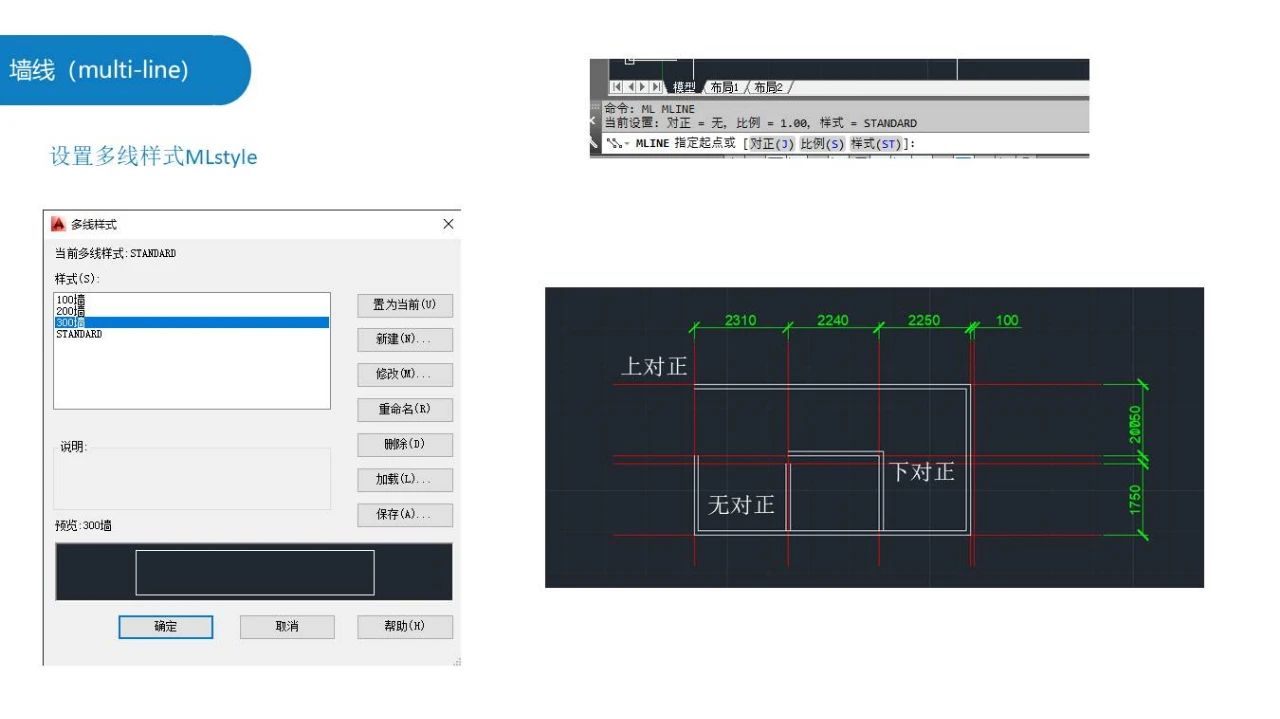

8、用多线（ML）绘制墙；
对正方式：上对正、下对正、无对正。（没有中对正）

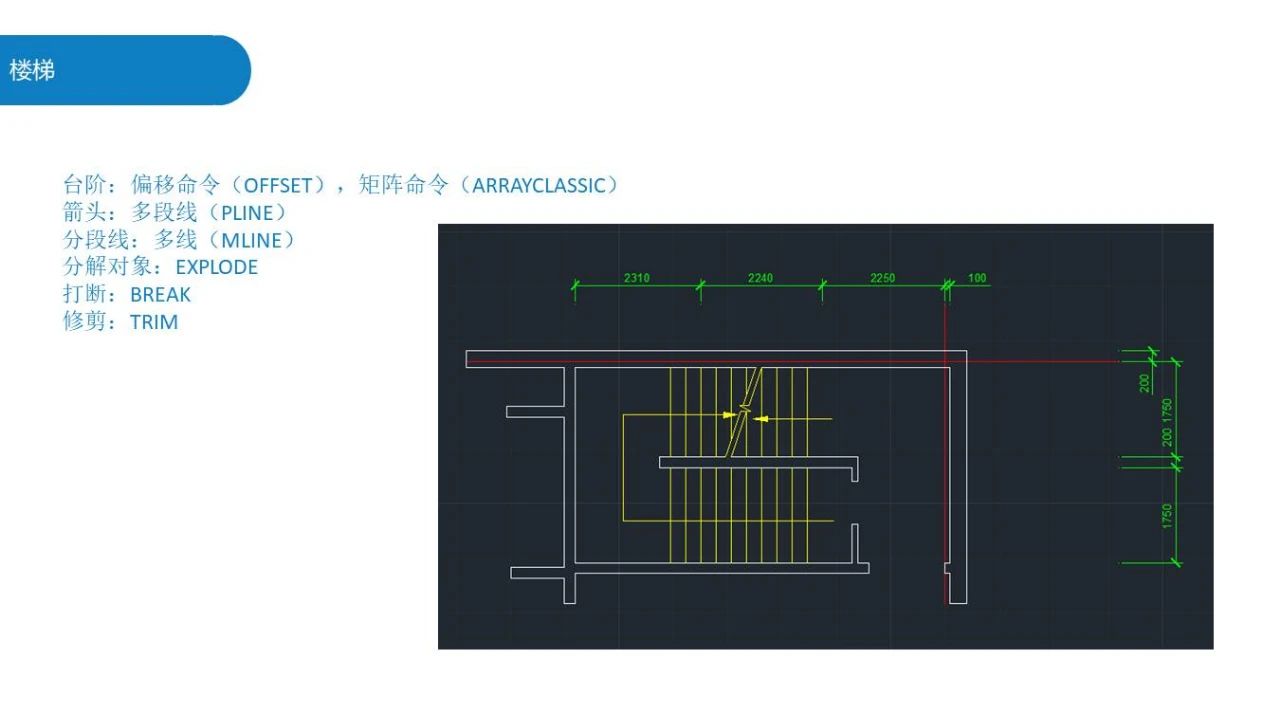

9、绘制楼梯
台阶：偏移命令（OFFSET），矩阵命令（ARRAYCLASSIC）
箭头：多段线（PLINE）
分段线：多线（MLINE）
分解对象：EXPLODE
打断：BREAK
修剪：TRIM

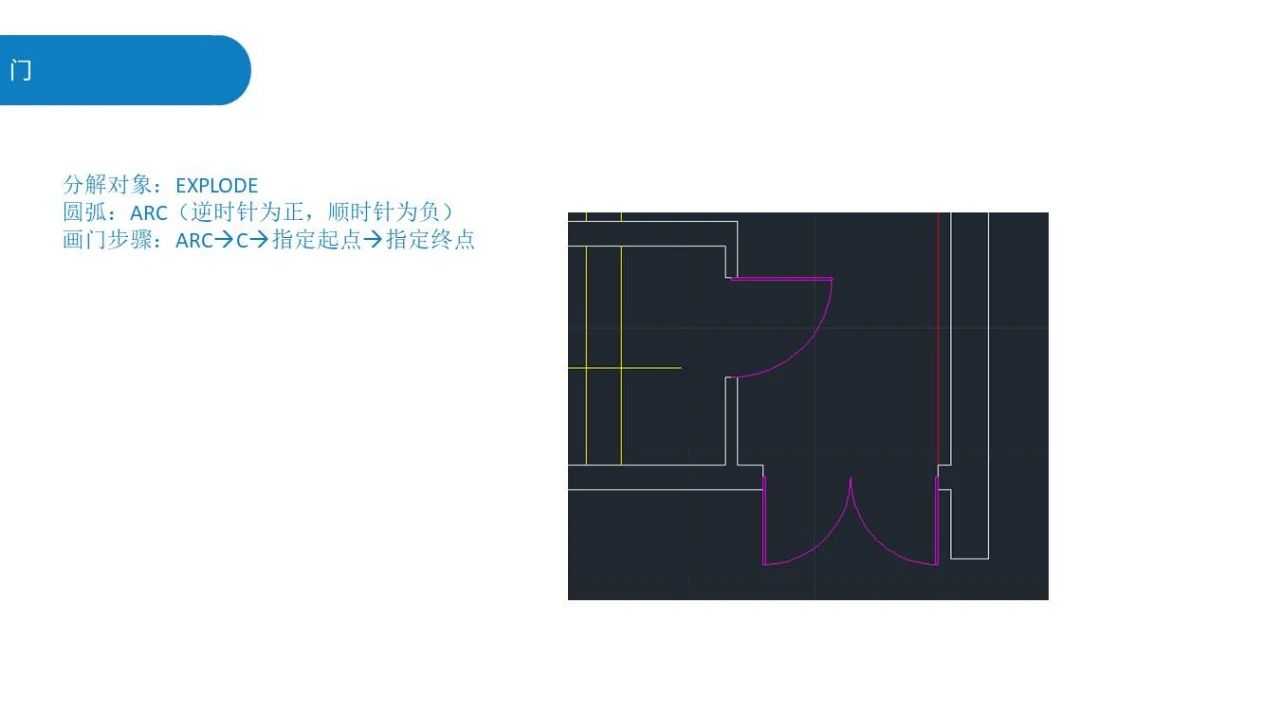

10、绘制门
分解对象：EXPLODE
圆弧：ARC（逆时针为正，顺时针为负）
画门步骤：ARC->指定起点->指定终点

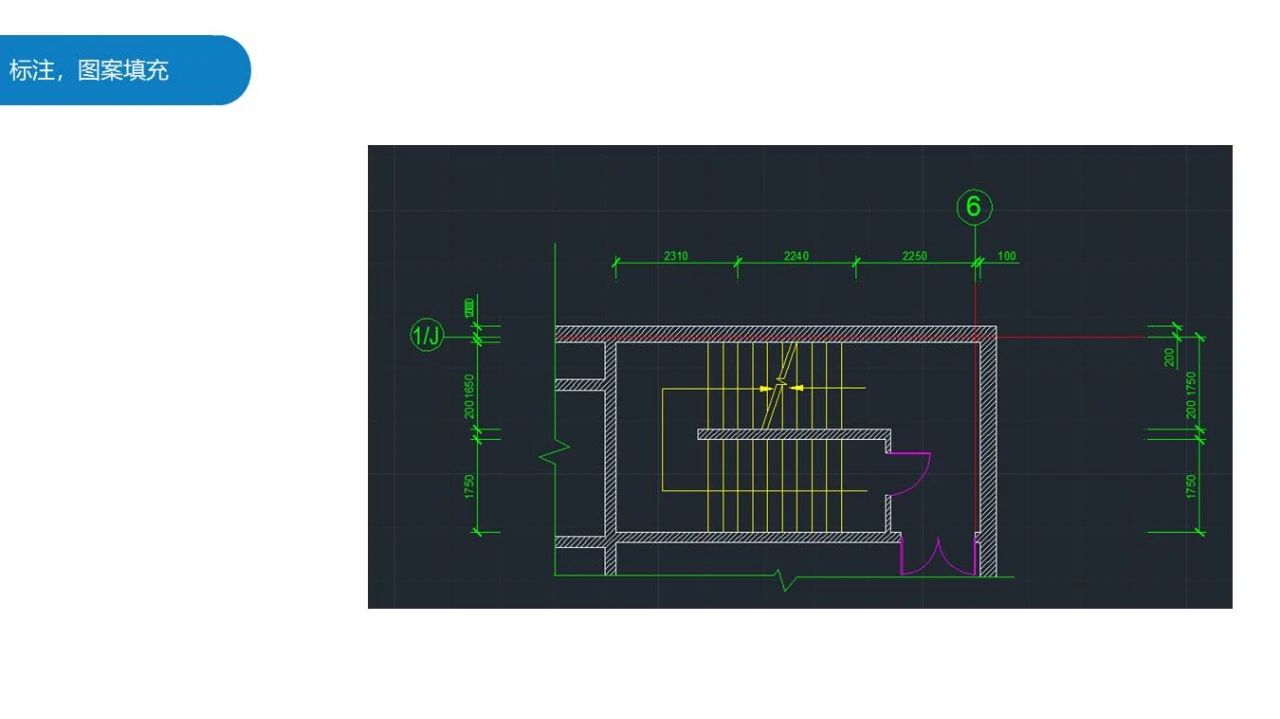

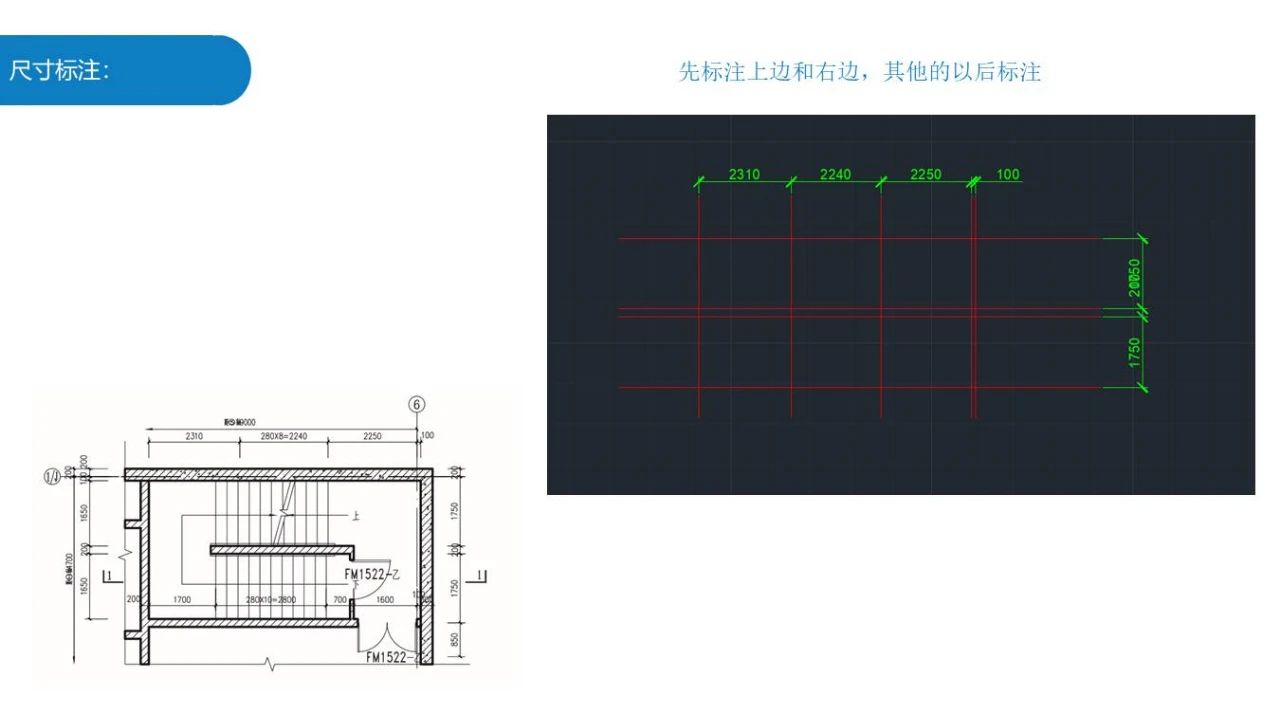

11、标注，图案填充，文字等
分步说明
1、新建文件；
2、设置绘图区域；
3、设置单位；
4、设置比例尺；
5、设置图层；
6、用矩形（rec）和偏移（off）命令绘制图框；（注意使用夹点操作）
偏移指令：offset
步骤：of-->偏移的距离-->选中对象-->偏移方向
7、用直线（L）和偏移（off）命令绘制轴网；

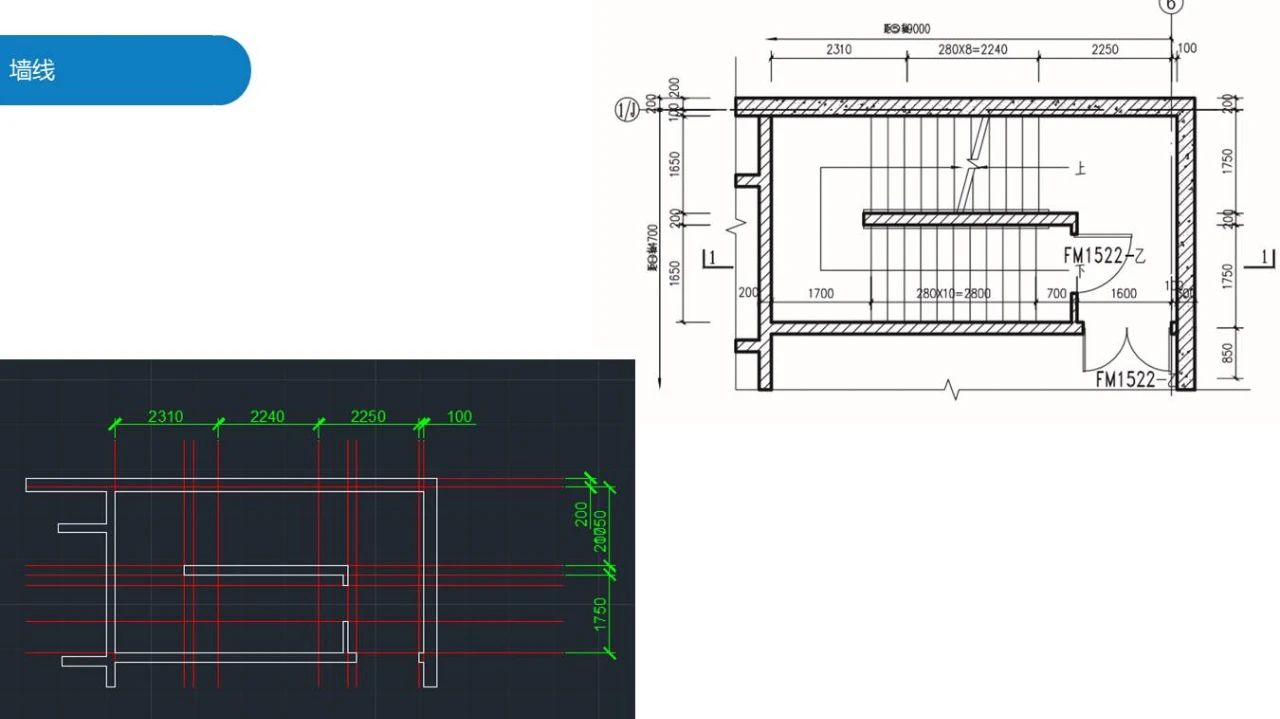

8、用多线（ML）绘制墙；
9、绘制楼梯
10、绘制门
11、标注，图案填充，文字等
